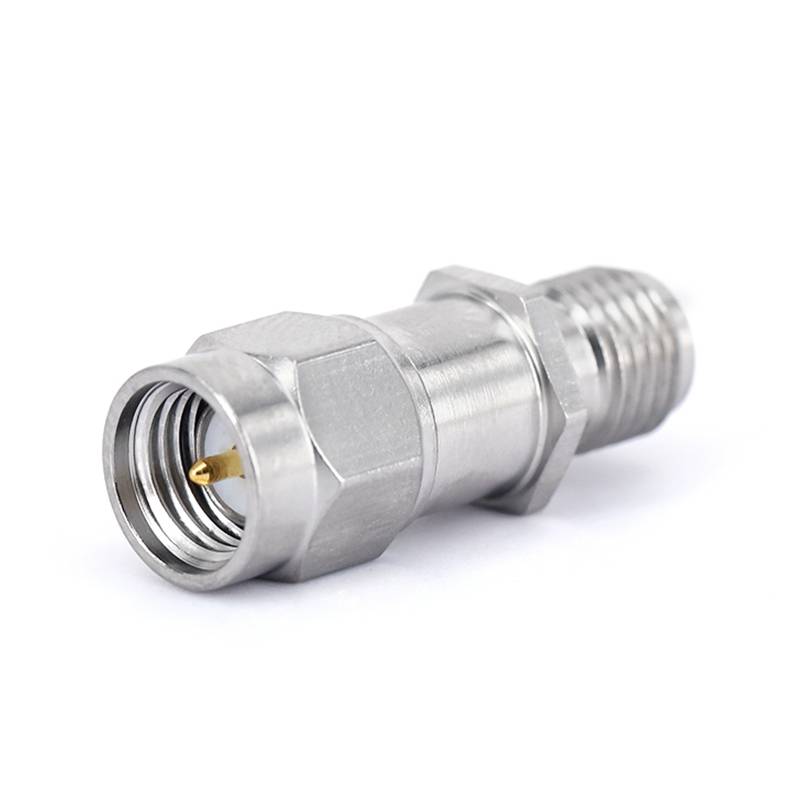

Các khối DC bên trong

Hàm lõi của khối DC là để ngăn các tín hiệu dòng điện trực tiếp (DC) đi qua trong khi cho phép tín hiệu dòng điện (AC) xen kẽ, đặc biệt bằng dòng điện trực tiếp và tránh sự giao thoa của DC SIFE với việc truyền tín hiệu RF bình thường .

Đối với một số kịch bản ứng dụng yêu cầu kết nối với cáp đồng trục, các khối RF DC với bao bì đồng trục sẽ được sử dụng . Mẫu bao bì này có hiệu suất RF tuyệt vời và khả năng chống xen kẽ, đảm bảo việc truyền tải các tín hiệu RF và mở rộng Kết nối với lớp che chắn bên ngoài của cáp đồng trục . Mạch bên trong được kết nối với các chân thông qua cấu trúc kết nối RF đặc biệt để đáp ứng các yêu cầu hiệu suất của tổn thất thấp và cách ly cao . 1 . 85mm. Dây dẫn bên ngoài được thụ động bằng thép không gỉ, và vật liệu dây dẫn được mạ vàng bằng vàng.

Trong giao tiếp không dây: Trong bộ thu phát không dây, nó được sử dụng để tách các thành phần DC và AC của tín hiệu tần số vô tuyến (RF) ., nó tránh được độ lệch DC ảnh hưởng đến việc xử lý tín hiệu RF bằng các mạch tiếp theo

SKU	Loạt kết nối	Tính thường xuyên	Vswr	Mất chèn
Fr 5- gdcb -18 G-sma -50	Nữ SMA	10MHz ~ 18GHz	1.35	0,7db
Điện áp, DC Max (Volts)	Nguồn, đầu vào tối đa (watts)	Loại chặn	Vật liệu cơ thể	Mạ cơ thể
+50	2	Khối bên trong	Thép không gỉ	Thụ động

SKU	Loạt kết nối	Tính thường xuyên	Vswr	Mất chèn

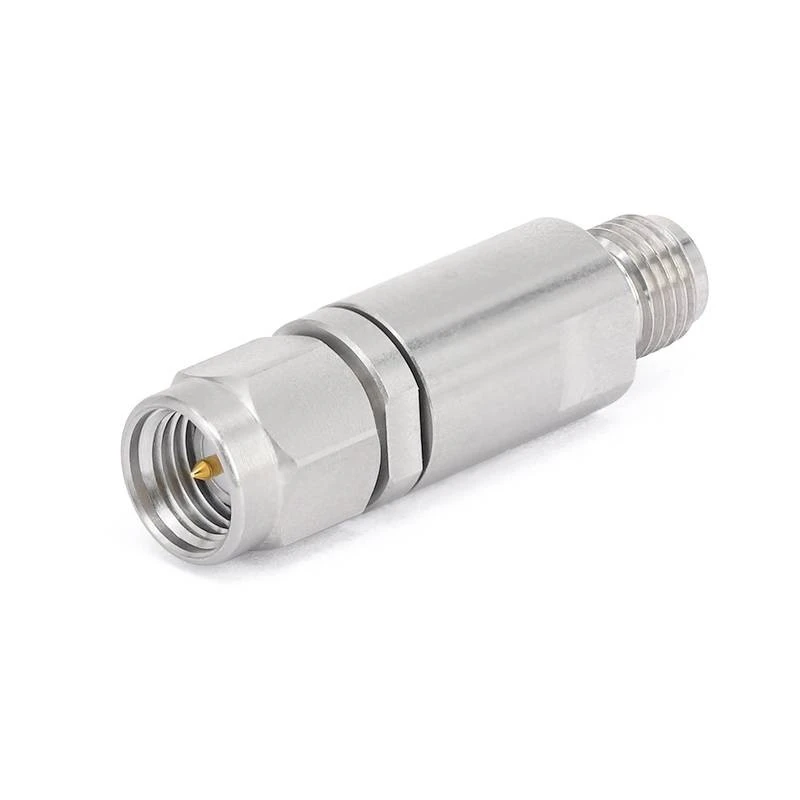

Fr 5- gdcb -27 g-sma-jk	Nữ SMA	30 MHz ~ 27GHz	1.25	0,8db
Điện áp, DC Max (Volts)	Nguồn, đầu vào tối đa (watts)	Loại chặn	Vật liệu cơ thể	Mạ cơ thể
+50	2	Khối bên trong	Thép không gỉ	Thụ động

SKU	Loạt kết nối	Tính thường xuyên	Vswr	Mất chèn

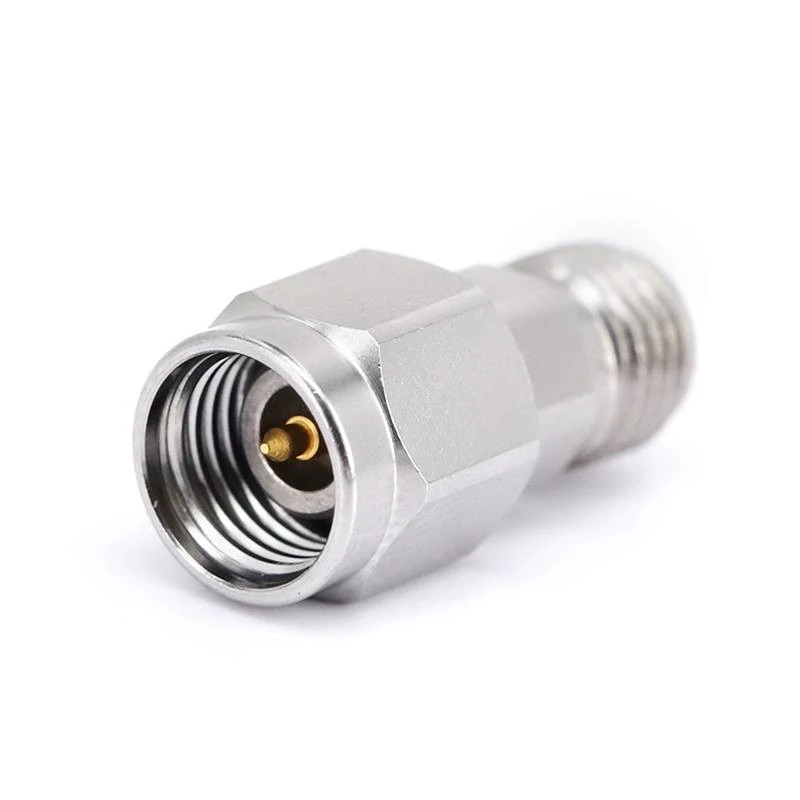

Fr 5- gdcb -40 g -292 e	Nữ 2,92mm	10MHz ~ 40GHz	1.30	0,5db
Điện áp, DC Max (Volts)	Nguồn, đầu vào tối đa (watts)	Loại chặn	Vật liệu cơ thể	Mạ cơ thể
+60	2	Khối bên trong	Thép không gỉ	Thụ động

SKU	Loạt kết nối	Tính thường xuyên	Vswr	Mất chèn

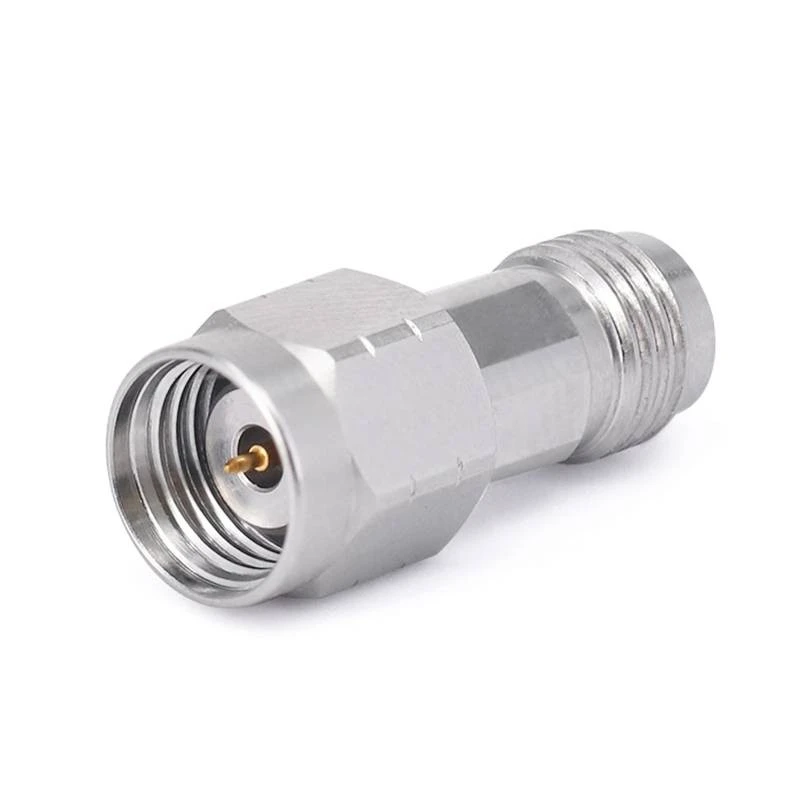

Fr 5- gdcb -67 g -185 e	Nữ 1.85mm	10MHz ~ 67GHz	1.50	0,9db
Điện áp, DC Max (Volts)	Nguồn, đầu vào tối đa (watts)	Loại chặn	Vật liệu cơ thể	Mạ cơ thể
+60	2	Khối bên trong	Thép không gỉ	Thụ động
