Pha hoặc độ trễ khớp cáp RF thử nghiệm để kiểm tra đơn vi sai

Trong kiểm tra tín hiệu vi sai, yêu cầu kết hợp pha hoặc độ trễ của cáp RF thử nghiệm chủ yếu được xác định bởi các đặc tính truyền của tín hiệu vi sai và các yêu cầu chính xác của kịch bản thử nghiệm. Điều này có thể được hiểu từ các quan điểm chính sau:

1. Bảo vệ đặc điểm thiết yếu của tín hiệu vi sai - Nền tảng để hủy bỏ can thiệp

Ưu điểm cốt lõi của các tín hiệu khác biệt nằm ở khả năng hủy bỏ nhiễu chế độ chung (như nhiễu điện từ và nhiễu) thông qua "tính toán khác biệt" tại máy thu, dựa vào thực tế là "tín hiệu trên hai dòng có biên độ bằng nhau và phân cực đối diện." Nếu có sự không phù hợp về pha hoặc độ trễ giữa hai dây cáp, nó sẽ gây ra mộtchênh lệch thời gian hoặc chênh lệch phaGiữa hai tín hiệu đến máy thu, phá vỡ mối quan hệ đồng bộ của "biên độ bằng nhau và phân cực đối diện". Trong những trường hợp như vậy, nhiễu không thể bị hủy một cách hiệu quả và thậm chí có thể được khuếch đại, trực tiếp làm suy yếu khả năng chống can thiệp của các tín hiệu vi sai.

2. Tránh biến dạng tín hiệu để đảm bảo độ chính xác kiểm tra

Việc truyền tín hiệu vi sai phụ thuộc vào "tính đối xứng" của hai dòng:

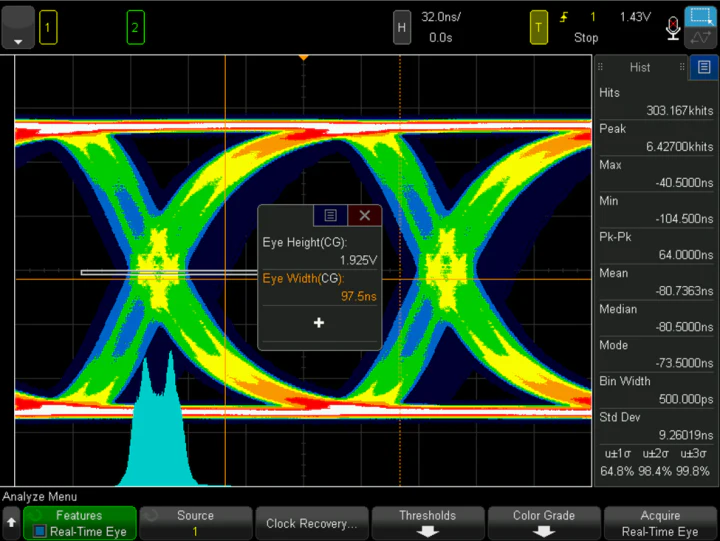

Một sự không phù hợp chậm trễ sẽ khiến hai tín hiệu đi đến máy thu không đồng bộ, dẫn đến sự chồng chéo dạng sóng (ví dụ, sự sai lệch giữa các cạnh tăng và giảm) và dẫn đếnbiến dạng dạng sóng;

Một sự không phù hợp pha (đặc biệt là trong các kịch bản RF tần số cao) sẽ khiến mối quan hệ pha của các tín hiệu đi chệch khỏi các kỳ vọng được thiết kế, phá vỡ logic thời gian của các tín hiệu.
Những biến dạng này sẽ ảnh hưởng trực tiếp đến tính xác thực của kết quả kiểm tra, dẫn đến đánh giá sai về chất lượng tín hiệu và hiệu suất truyền.

3. Ngăn chặn lỗi thời gian để thích ứng với các kịch bản tín hiệu tốc độ cao

Trong truyền tín hiệu vi sai tốc độ cao (như USB, PCIE, HDMI, v.v.), thời gian tín hiệu cực kỳ ngắn (mức nano giây hoặc thậm chí picosecond). Ngay cả độ trễ hoặc độ lệch pha nhỏ (ví dụ: chênh lệch độ trễ của một vài picoseconds) có thể vượt quá "thời gian thiết lập" hoặc "thời gian giữ" của tín hiệu, gây ralỗi thời gian. Điều này sẽ dẫn đến sự đánh giá sai của logic dữ liệu (nhầm lẫn giữa 0 và 1) tại máy thu, tăng tỷ lệ lỗi bit hoặc thậm chí gây ra lỗi truyền thông hệ thống. Là một "liên kết trung gian" trong truyền tín hiệu, hiệu suất phù hợp của cáp thử nghiệm trực tiếp xác định xem độ lệch thời gian bổ sung sẽ được đưa ra, ảnh hưởng đến việc đánh giá chính xác hiệu suất hệ thống tốc độ cao.

4. Duy trì tính toàn vẹn tín hiệu và giảm nhiễu thứ cấp

Cáp có pha hoặc độ trễ không khớp sẽ phá vỡ tính liên tục trở kháng của đường truyền, gây raphản xạ tín hiệuVàCrosstalk:

Sự phản xạ sẽ dẫn đến sự chồng chất và dao động tín hiệu, dẫn đến các biến dạng dạng sóng như quá mức và dưới mức;

Crosstalk sẽ gây ra sự ghép điện từ không cần thiết giữa hai đường tín hiệu, can thiệp thêm vào các tín hiệu.
Mặt khác, cáp phù hợp có thể giảm thiểu các vấn đề này, đảm bảo "tính toàn vẹn" của tín hiệu từ máy phát đến máy thu và làm cho kết quả kiểm tra phù hợp hơn với trạng thái thực tế của hệ thống.

Tóm lại, kết hợp pha hoặc độ trễ là điều kiện tiên quyết cốt lõi để đảm bảo độ chính xác và độ tin cậy của kiểm tra tín hiệu vi sai. Đặc biệt trong các kịch bản tần số cao và tốc độ cao, tác động của nó liên quan trực tiếp đến tính hợp lệ của kết luận thử nghiệm và độ chính xác của đánh giá hiệu suất hệ thống.
