Bộ điều hợp SMA
Bộ điều hợp RF đồng trục SMA Series là phạm vi ứng dụng rộng nhất và giống lớn nhất trong số tất cả các chuỗi bộ điều hợp . có khoảng hàng trăm loại tùy chọn . sản phẩm ứng dụng.
Mô tả
Giới thiệu sản phẩm
Bộ điều hợp RF đồng trục SMA Series là phạm vi ứng dụng rộng nhất và giống lớn nhất trong số tất cả các chuỗi bộ điều hợp . có khoảng hàng trăm loại tùy chọn . sản phẩm ứng dụng.
Vật liệu sản phẩm
Dây dẫn bên ngoài của cơ thể đầu nối SMA thường được làm bằng các vật liệu kim loại như đồng thau hoặc thép không gỉ . Nó đóng một vai trò quan trọng trong việc che chắn và truyền tín hiệu . Truyền .
Phong cách cơ thể sản phẩm
Các đầu nối SMA có sẵn ở các dạng cơ thể khác nhau, bao gồm loại thẳng, loại góc bên phải, 4- Giá treo lỗ hổng, loại gắn kết Bumkhead và loại Niến không khí.
Câu hỏi thường gặp về mua sắm
Dữ liệu đặc tả sản phẩm
|
Cấu hình |
|
|
Đầu nối 1 Loại |
SMA |
|
Trở kháng đầu nối 1 |
50 ohms |
|
Đầu nối 1 phân cực |
Tiêu chuẩn |
|
Kiểu kết nối 2 |
SMA/GPPO/GPO/2.4mm/2.92mm/3,5mm/N/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
Trở kháng đầu nối 2 |
50 ohms |
|
Đầu nối 2 phân cực |
Tiêu chuẩn |
|
Phương pháp gắn kết đầu nối |
Không có |
|
Phong cách cơ thể bộ điều hợp |
Thẳng/4 lỗ/vách ngăn/góc phải/góc phải/ |
|
Thông tin tài liệu |
|
|
Liên hệ trung tâm |
Vàng khối mạ |
|
Tiếp xúc bên ngoài |
Đồng thau vàng mạ / thép không gỉ |
|
Thân hình |
Đồng thau vàng mạ / thép không gỉ |
|
Điện môi |
Pei/ptfe/thủy tinh |
|
Dữ liệu môi trường |
|
|
Phạm vi nhiệt độ |
-55 độ đến +165 độ |
|
2011/65/EU (ROHS) |
Tuân thủ |
Các loại bộ điều hợp SMA
|
Bộ điều hợp SMA RF |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|

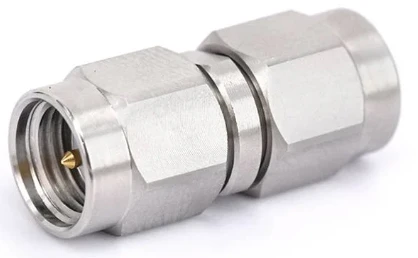

Fr 1- Sma-jjs |
|
|
DC -18 GHz |
1.15 |
SMA nam đến SMA nam |
|
Fr 1- sma-kks |
|
|
DC -18 GHz |
1.15 |

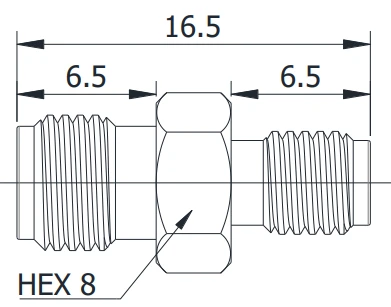

SMA Nữ đến SMA Nữ |
|

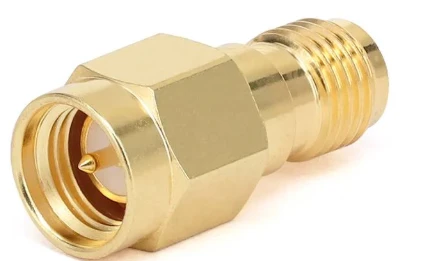

Fr 1- Sma-jks |
|
|
DC -18 GHz |
1.15 |
SMA nam đến SMA nữ |
|

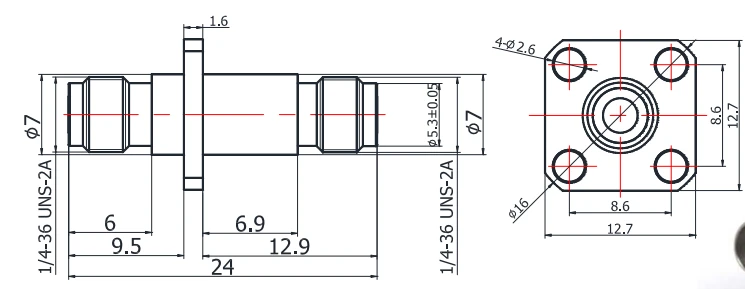

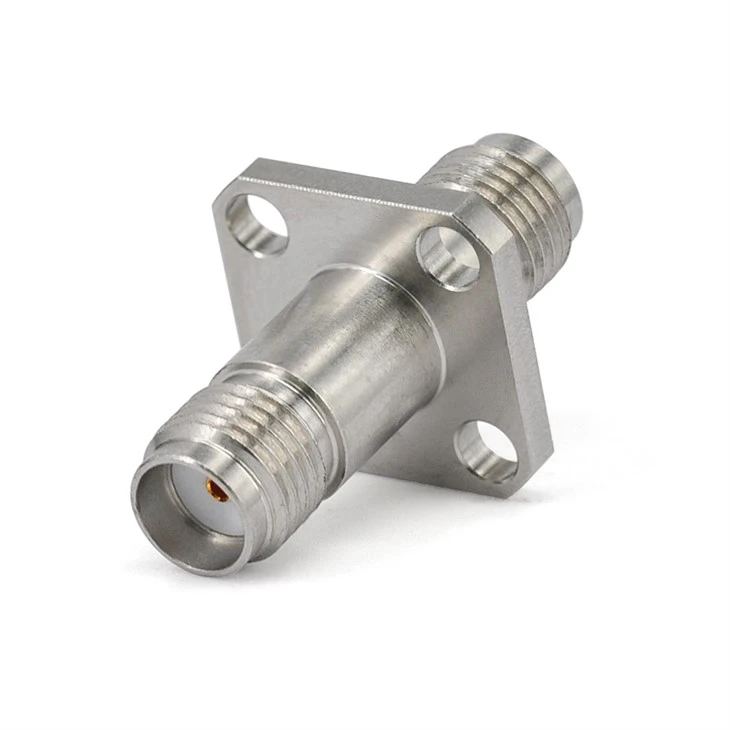

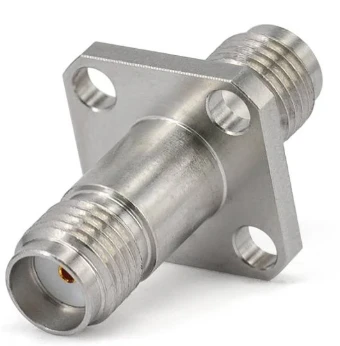

Fr 1- sma-kfkg -1 |
|
|
DC -18 GHz |
1.15 |
SMA Nữ đến SMA Nữ với mặt bích 4 lỗ |
|

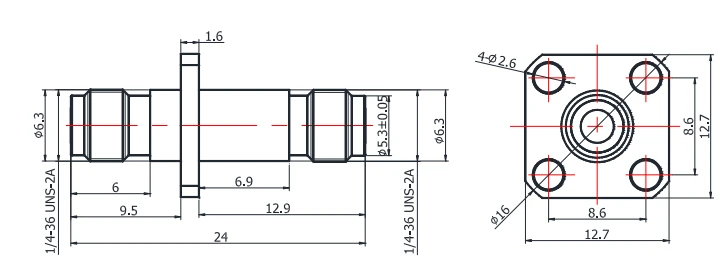

Fr 1- Sma-kfkg |
|
|
DC -26.5 GHz |
1.15 |
SMA Nữ đến SMA Nữ với mặt bích 4 lỗ |
|

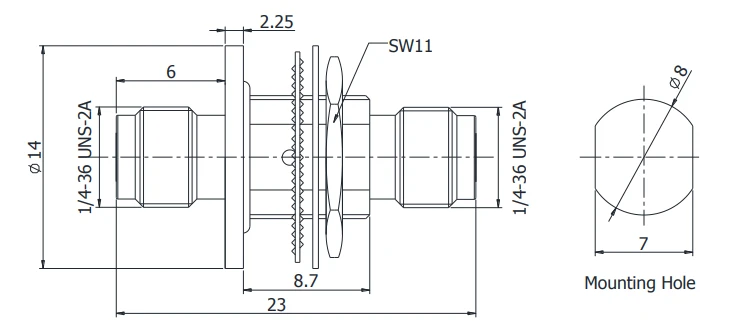

Fr 1- Sma-kykg -1 |
|
|
DC -26.5 GHz |
1.25 |

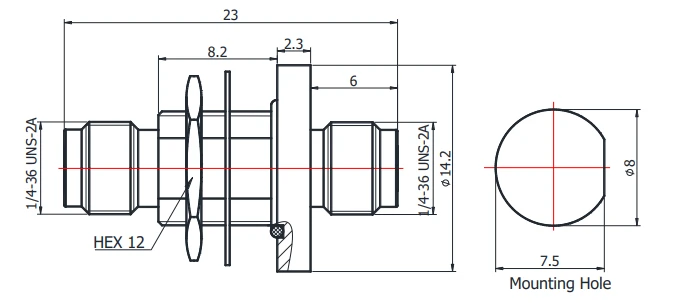

SMA Nữ đến SMA Nữ có vách ngăn |
|

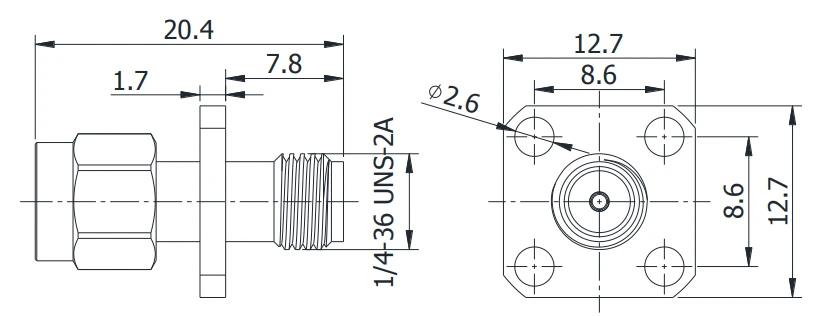

Fr 1- Sma-jfkg |
|
|
DC -18 GHz |
1.20 |
SMA nam đến sma nữ với mặt bích 4 lỗ |
|
Fr 1- Sma-jwjs -18 g |
|
|
DC -18 GHz |
1.25 |
SMA nam đến SMA nam có góc vuông |
|
Fr 1- Sma-kWks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA nữ đến SMA nữ có góc vuông |
|
Fr 1- Sma-jwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA nam đến SMA nữ có góc vuông |
|

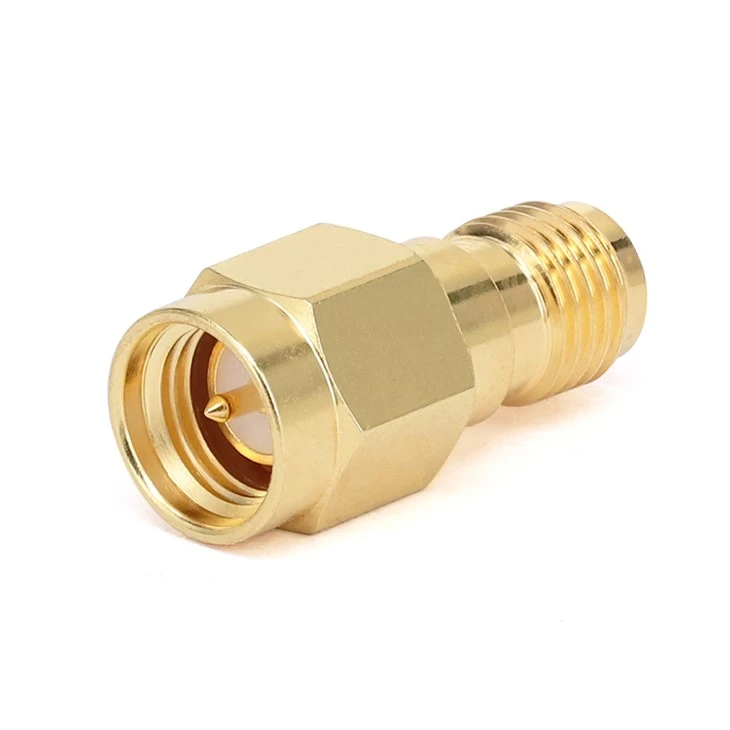

Fr 1- Sma-jk |
|
|
DC -18 GHz |
1.25 |
SMA nam đến SMA nữ |
|
Fr 1- Sma-kk-e |
|
|
DC -18 GHz |
1.25 |
SMA Nữ đến SMA Nữ |
|
Fr 1- Sma-kk1 |
|
|
DC -18 GHz |
1.25 |
SMA Nữ đến SMA Nữ |
|

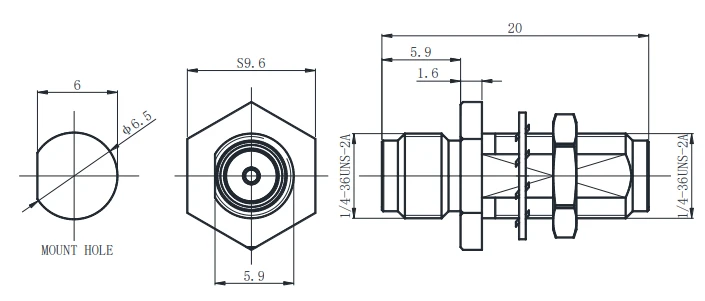

Fr 1- Sma-kyk1 |
|
|
DC -18 GHz |
1.25 |
SMA Nữ đến SMA Nữ có vách ngăn |
|
Fr 1- Smam-kyk |
|
|
DC -18 GHz |
1.35 |
SMA Nữ đến SMA Nữ với vách ngăn và độ kín chân không |
|
Fr 1- qsma/sma-jks |
|
|
DC -18 GHz |
1.25 |
SMA SMA nhanh đến SMA Nữ |
|
SMA đến bộ chuyển đổi RF 2,4mm |
|||||
|
SKU |
Vẽ |
Định kỳ |
Vswr |
Loại mô tả |
|
|

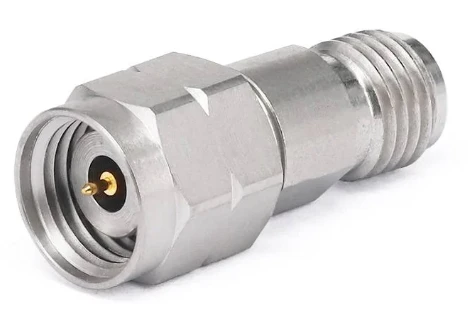

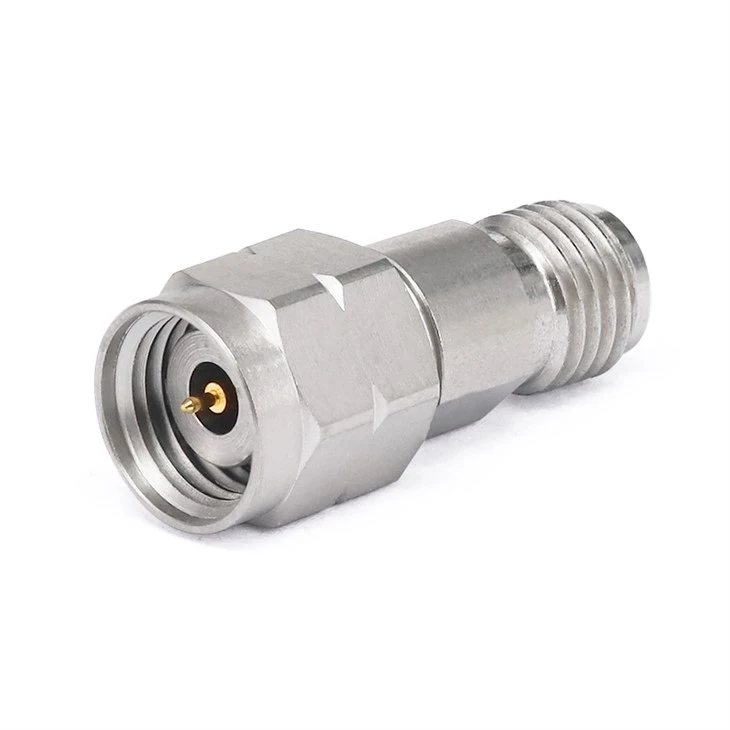

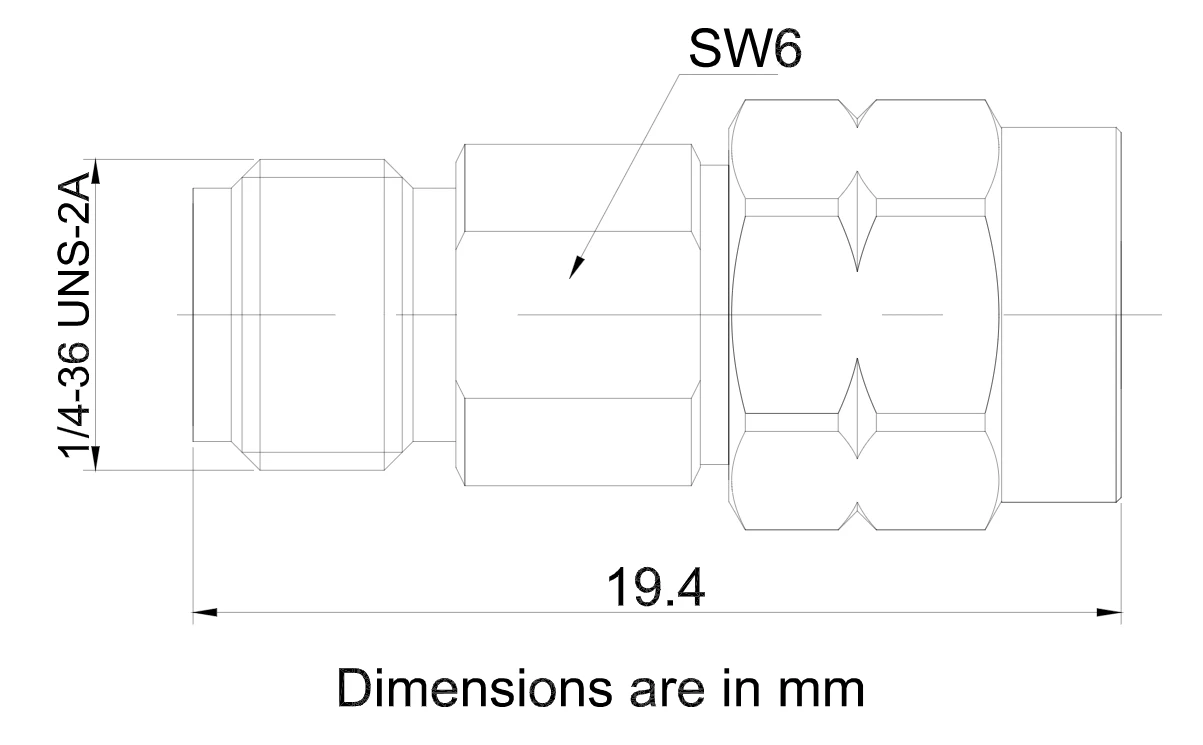

Fr 1- sma/2.4- kjs |
|
|
DC -26.5 GHz |
1.15 |
SMA nữ đến 2,4mm nam |
|
SMA đến 2,92mmBộ điều hợp RF |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|

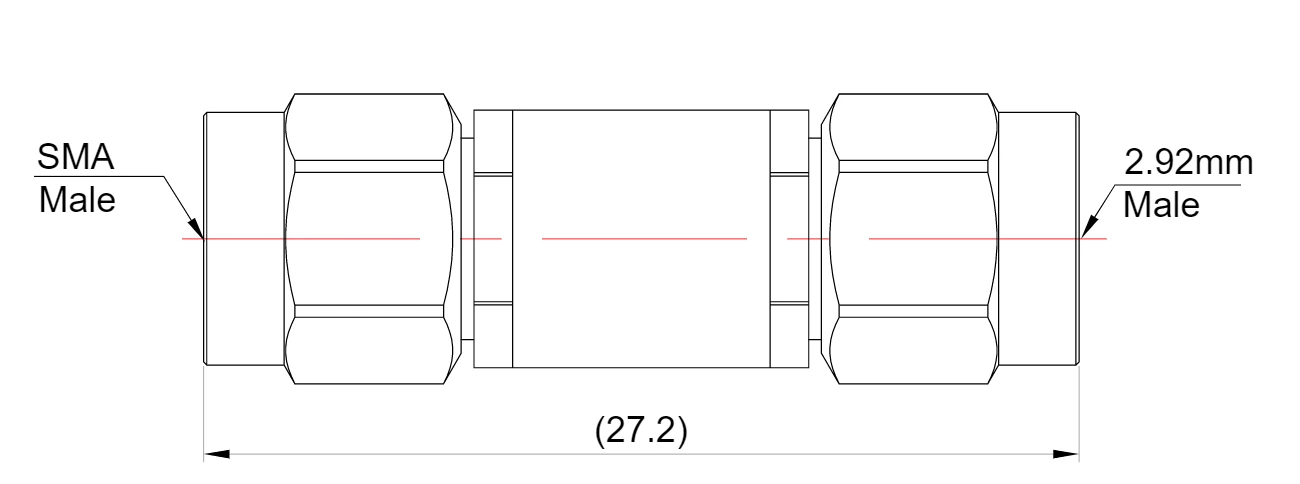

Fr 1- sma/2.92- jjs |
|
|
DC -18 GHz |
1.15 |
SMA nam đến 2,92mm nam |
|

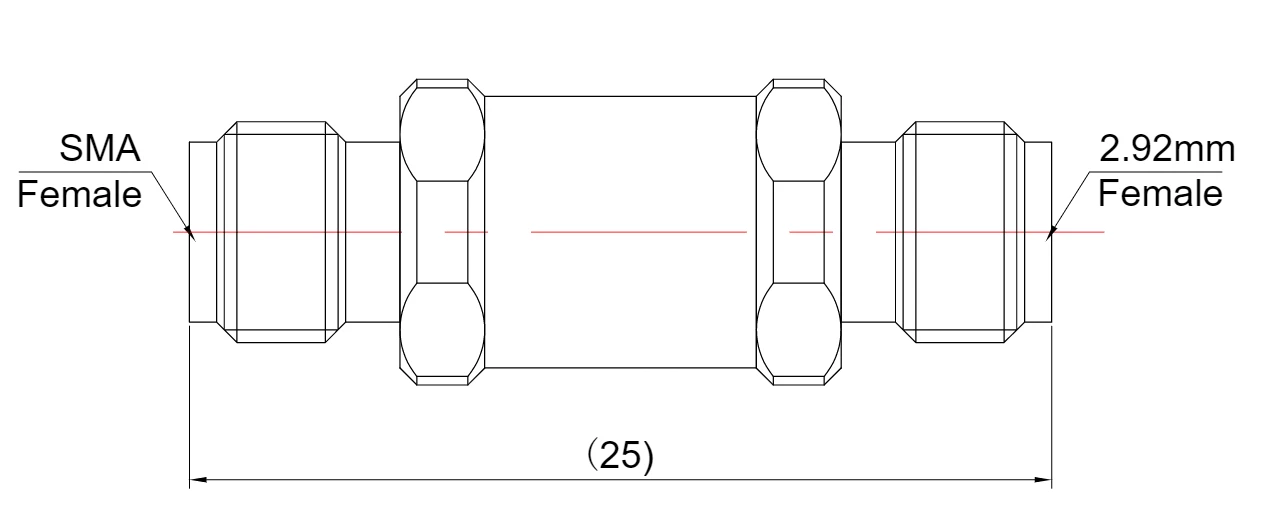

Fr 1- sma/2.92- kks |
|
|
DC -18 GHz |
1.15 |
SMA nữ đến 2,92mm nữ |
|

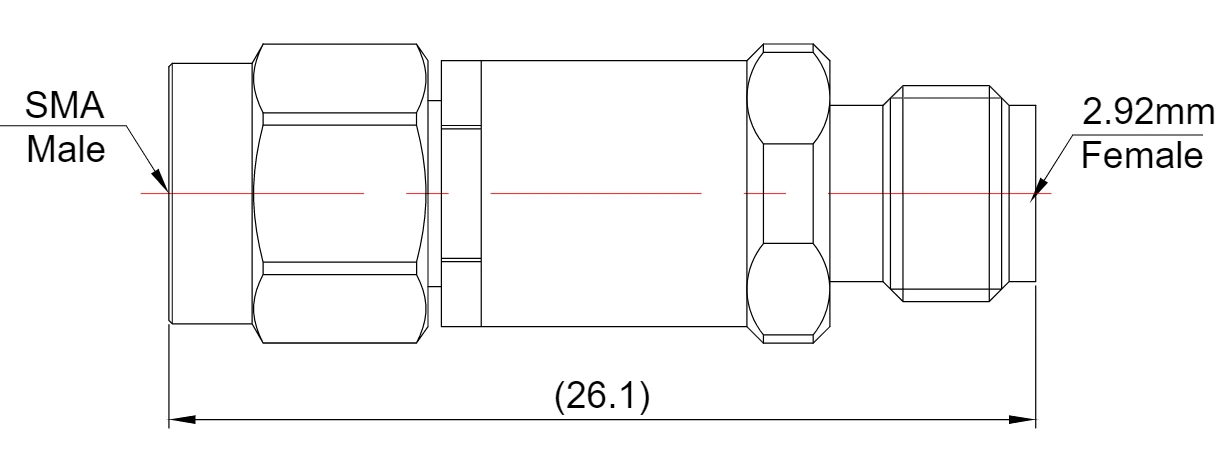

Fr 1- sma/2.92- jks |
|
|
DC -18 GHz |
1.15 |
SMA nam đến 2,92mm nữ |
|
Fr 1- sma/2.92- kjs |
|
|
DC -18 GHz |
1.15 |

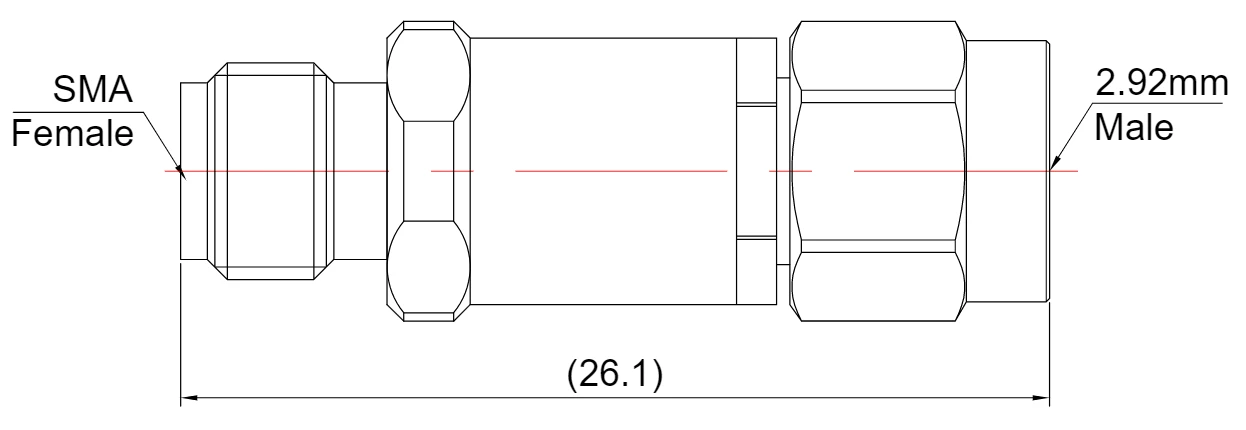

SMA nữ đến 2,92mm nam |
|
SMA đến N RF Bộ điều hợp |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|

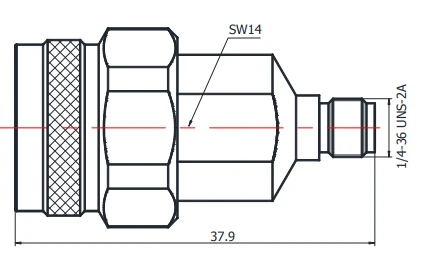

Fr 1- n/sma-jjs |
|
|
DC -18 GHz |
1.15 |
N nam đến sma nam |
|
Fr 1- n/sma-kks |
|
|
DC -18 GHz |
1.15 |
N nữ đến sma nữ |
|
Fr 1- n/sma-jks |
|
|
DC -18 GHz |
1.15 |

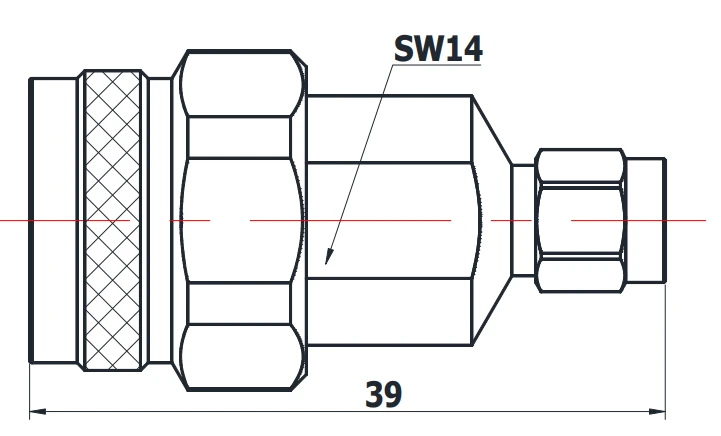

N nam đến sma nữ |
|
Fr 1- n/sma-kjs |
|
|
DC -18 GHz |
1.15 |

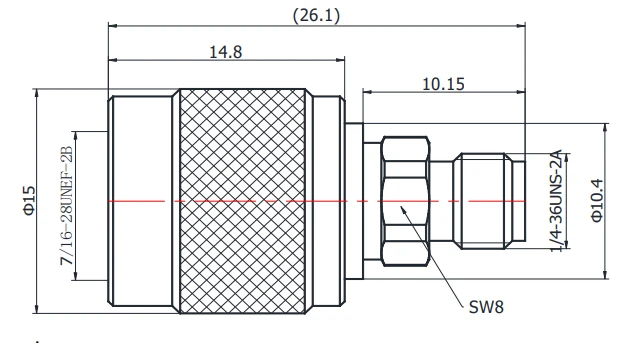

N nữ đến sma nam |
|

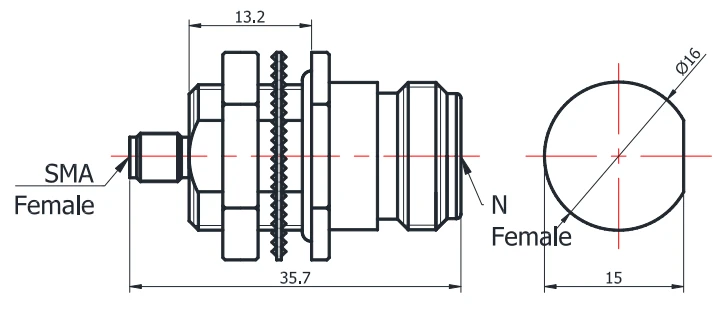

Fr 1- n/sma-kykg |
|
|
DC -18 GHz |
1.15 |
N nữ đến sma nữ với vách ngăn |
|

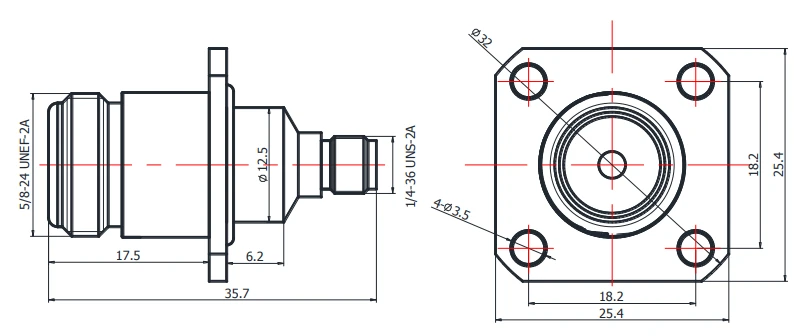

Fr 1- n/sma-kfkg |
|
|
DC -18 GHz |
1.15 |
N nữ đến sma nữ với mặt bích 4 lỗ |
|
SMA đến bộ chuyển đổi TNC RF |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|

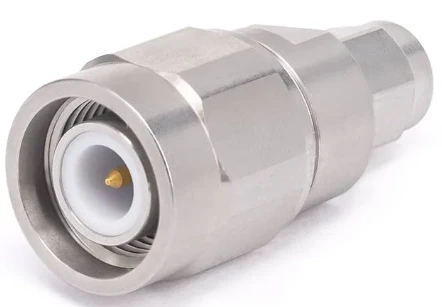

Fr 1- tnc/sma-jjs |
|
|
DC -18 GHz |
1.25 |
TNC nam đến SMA nam |
|
Fr 1- tnc/sma-kks |
|
|
DC -18 GHz |
1.25 |

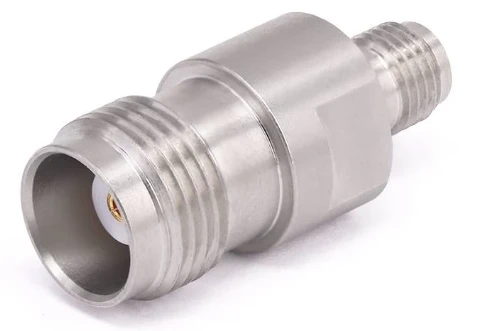

TNC nữ đến SMA nữ |
|
Fr 1- tnc/sma-jks |
|
|
DC -18 GHz |
1.25 |
TNC nam đến SMA nữ |
|

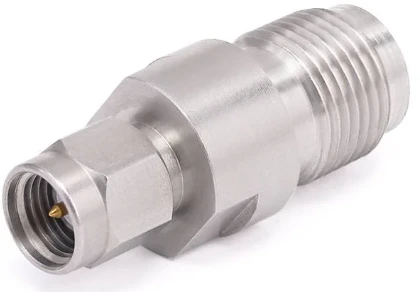

Fr 1- tnc/sma-kjs |
|
|
DC -18 GHz |
1.25 |
TNC nữ đến SMA nam |
|
Fr 1- tnc/sma-jj |
|
|
DC -3 GHz |
1.25 |
TNC nam đến SMA nam |
|
Fr 1- tnc/sma-kk |
|
|
DC -3 GHz |
1.25 |
TNC nữ đến SMA nữ |
|
Fr 1- tnc/sma-jk |
|
|
DC -3 GHz |
1.25 |
TNC nam đến SMA nữ |
|
Fr 1- tnc/sma-kj |
|
|
DC -3 GHz |
1.25 |
TNC nữ đến SMA nam |
|

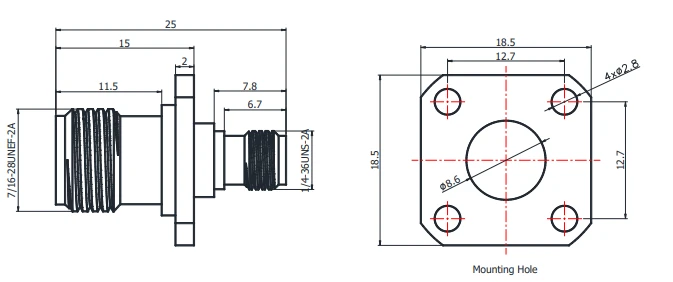

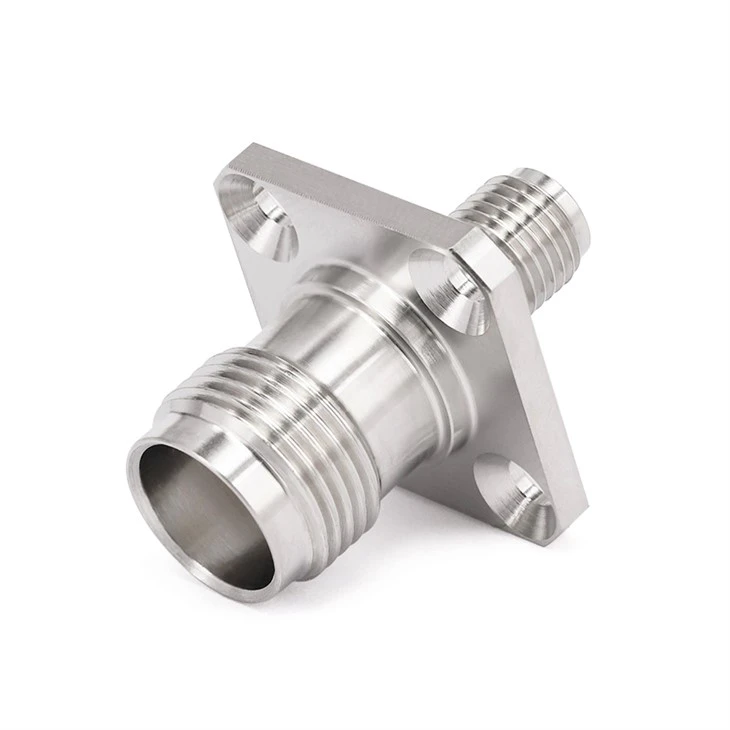

Fr 1- tnc/sma-kfk1 |
|
|
DC -4 GHz |
1.25 |
TNC Nữ đến SMA Nữ có mặt bích 4 lỗ |
|
SMA đến bộ chuyển đổi BNC RF |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|
Fr 1- bnc/sma-jjs |
|
|
DC -18 GHz |
1.15 |
Bnc nam cho nam sma |
|
Fr 1- bnc/sma-kks |
|
|
DC -18 GHz |
1.15 |
BNC Nữ đến SMA Nữ |
|
Fr 1- bnc/sma-jks |
|
|
DC -18 GHz |
1.15 |
Bnc nam đến sma nữ |
|
Fr 1- bnc/sma-kjs |
|
|
DC -18 GHz |
1.15 |
BNC Nữ đến SMA nam |
|
Bộ chuyển đổi RF SMA đến GPPO (mini-SMP) |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|
Fr 1- Sma/gppo-jj |
|
|
DC -18 GHz |
1.20 |
SMA nam đến GPPO nam |
|
Fr 1- sma/gppo-kk |
|
|
DC -18 GHz |
1.20 |
SMA Nữ đến GPPO Nữ |
|
Fr 1- sma/gppo-jk |
|
|
DC -18 GHz |
1.20 |
SMA nam đến GPPO nữ |
|
Fr 1- sma/gppo-kj |
|
|
DC -18 GHz |
1.20 |
SMA Nữ đến GPPO nam |
|
Bộ chuyển đổi RF SMA đến GPO (SMP) |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|
Fr 1- Sma/gpo-jj |
|
|
DC -18 GHz |
1.20 |
SMA nam đến GPO nam |
|

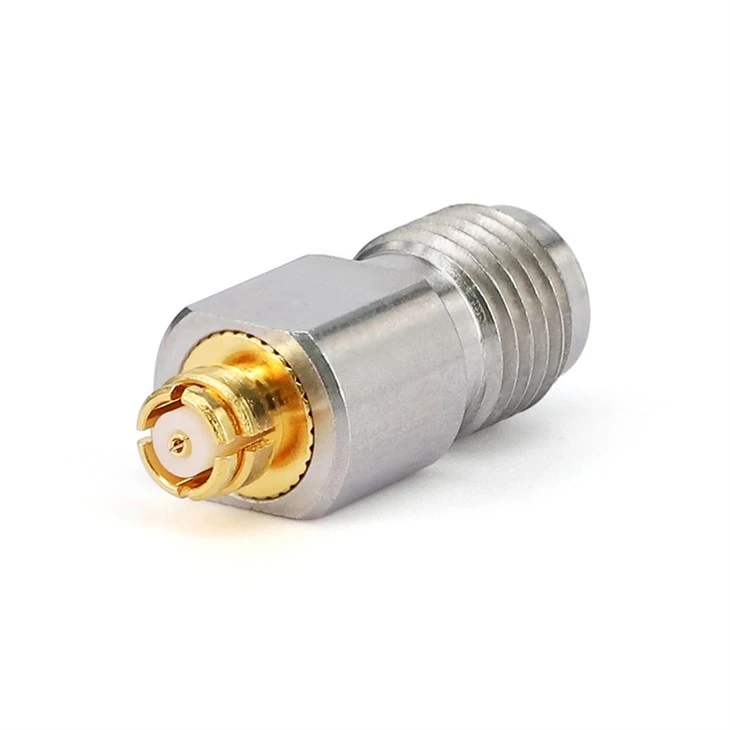

Fr 1- sma/gpo-kk |
|
|
DC -18 GHz |
1.20 |
SMA nữ đến GPO nữ |
|
Fr 1- Sma/gpo-jk |
|
|
DC -18 GHz |
1.20 |
SMA nam đến GPO nữ |
|
Fr 1- Sma/gpo-kj |
|
|
DC -18 GHz |
1.20 |
SMA nữ đến GPO nam |
|
Bộ chuyển đổi SSMA RF |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|
Fr 1- Sma/ssma-jj |
|
|
DC -27 GHz |
1.25 |
SMA nam đến SSMA nam |
|
Fr 1- Sma/ssma-kk |
|
|
DC -6 GHz |
1.25 |
SMA Nữ đến SSMA Nữ |
|
Fr 1- Sma/ssma-jk |
|
|
DC -18 GHz |
1.25 |
SMA nam sang SSMA nữ |
|
Fr 1- sma/ssma-kj |
|
|
DC -18 GHz |
1.25 |
SMA nữ đến SSMA nam |
|
SMA đến bộ chuyển đổi SSMC RF |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|
Fr 1- sma/ssmc-jj |
|
|
DC -6 GHz |
1.20 |
SMA nam đến SSMC nam |
|
Fr 1- sma/ssmc-kk |
|
|
DC -6 GHz |
1.20 |
SMA Nữ đến SSMC Nữ |
|
Fr 1- sma/ssmc-jk |
|
|
DC -6 GHz |
1.20 |
SMA nam đến SSMC nữ |
|
Fr 1- sma/ssmc-kj |
|
|
DC -6 GHz |
1.20 |

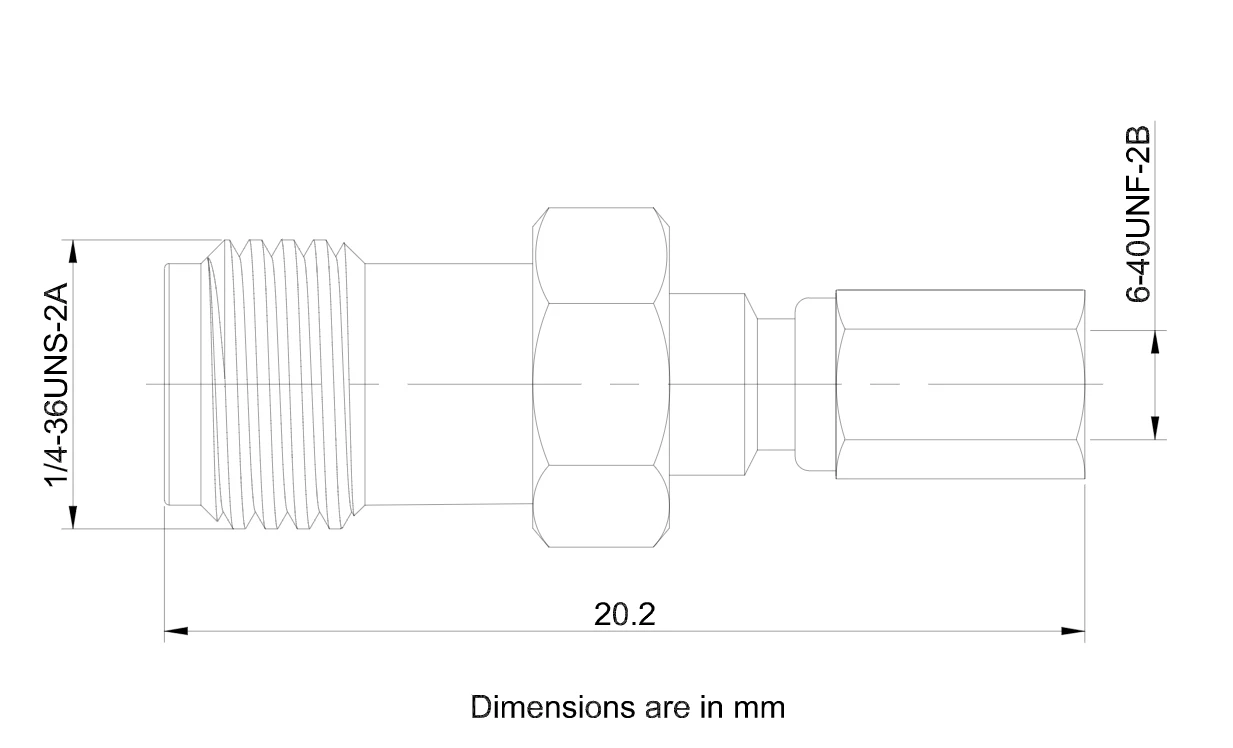

SMA Nữ đến SSMC nam |
|
SMA thành bộ chuyển đổi MCX RF |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|
Fr 1- sma/mmcx-jj |
|
|
DC -6 GHz |
1.20 |
SMA nam đến mmcx nam |
|
Fr 1- sma/mmcx-kk |
|
|
DC -6 GHz |
1.20 |
SMA nữ đến MMCX nữ |
|
Fr 1- sma/mmcx-jk |
|
|
DC -6 GHz |
1.20 |
SMA nam đến MMCX nữ |
|
Fr 1- sma/mmcx-kj |
|
|
DC -6 GHz |
1.20 |
SMA nữ đến MMCX nam |
|
SMA thành bộ chuyển đổi IPEX RF |
|||||
|
SKU |
Vẽ |
Tính thường xuyên |
Vswr |
Loại mô tả |
|
|

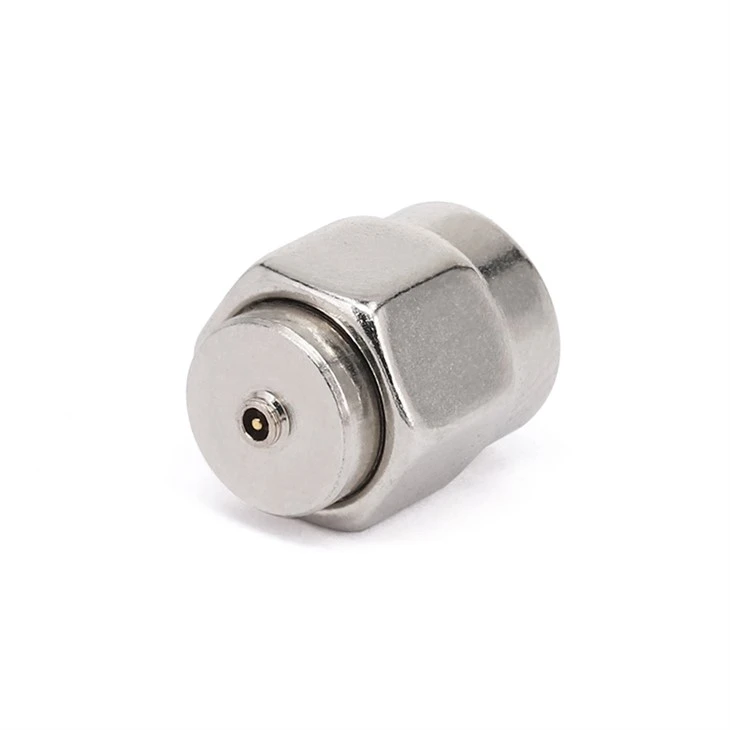

Fr 1- sma/ipx 1- jj |
|
|
DC -6 GHz |
1.35 |
SMA nam đến IPX1 nam |
|
Fr 1- sma/ipx 1- kks |
|
|
DC -6 GHz |
1.20 |
SMA nam đến ipx1 nữ |
|
Fr 1- sma/ipx 4- jj |
|
|
DC -6 GHz |
1.35 |

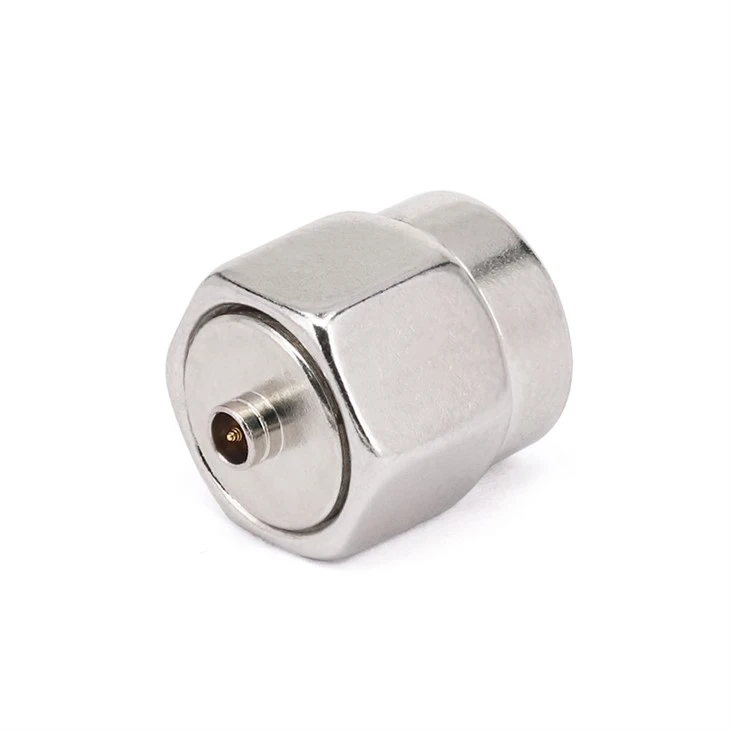

SMA nam đến IPX4 nam |
