Cách chọn lắp ráp cáp RF



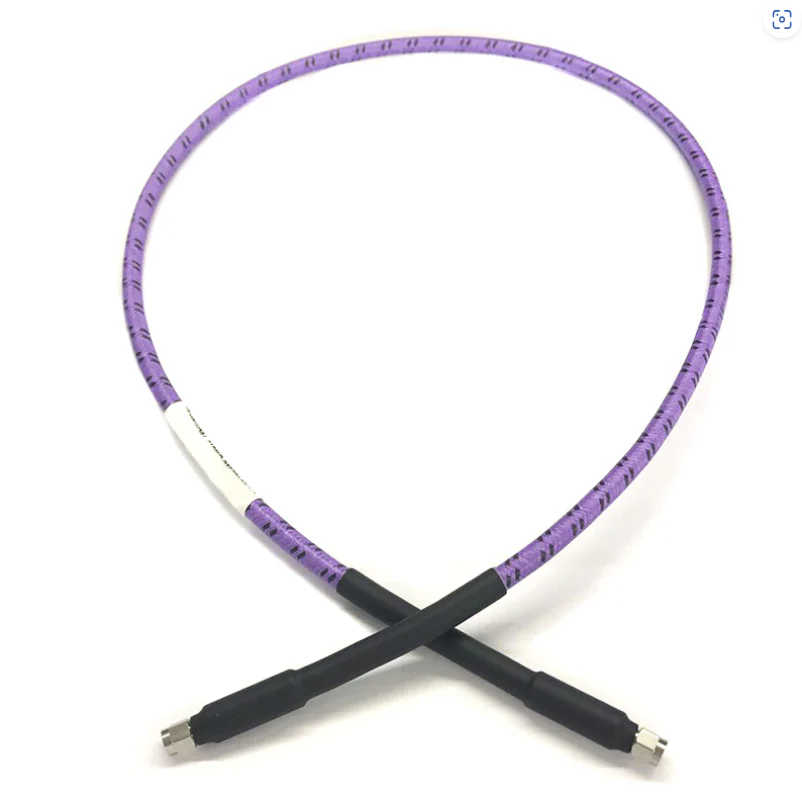

Chọn lắp ráp cáp RF phải là rất quan trọng để đảm bảo truyền tín hiệu đáng tin cậy trong các trường như viễn thông, radar, kiểm tra và đo lường, hàng không vũ trụ và hệ thống công nghiệp .



1. làm rõ các yêu cầu và kịch bản ứng dụng

Kiểm tra và đo lường: Uốn cong thường xuyên, kết nối lặp đi lặp lại và các yêu cầu chính xác cao (e . g ., thiết bị phòng thí nghiệm, máy hiện sóng) .}

Cài đặt cố định: Ổn định dài hạn và nhu cầu bảo trì thấp .

Môi trường khắc nghiệt: Tiếp xúc với nhiệt độ khắc nghiệt, độ ẩm, độ rung hoặc hóa chất (e . g ., tháp ngoài trời, hàng không vũ trụ, máy móc công nghiệp) .}

Hệ thống di động cao: Tính linh hoạt và độ bền trong các trạng thái di chuyển (e . g ., máy bay không người lái, robot, thiết bị di động) .



2. Đánh giá các tham số hiệu suất điện khóa

một dải tần .

Cáp RF có tần số hoạt động tối đa, ngoài việc mất tín hiệu (suy giảm) tăng mạnh . Đảm bảo tần số định mức của cáp bao gồm phạm vi hoạt động của hệ thống của bạn:

Tần số thấp (nhỏ hơn hoặc bằng 6 GHz): RG 58, RG316 (phổ biến trong thiết bị điện tử tiêu dùng) .

Tần số trung bình (6 Ném26 GHz): .086, .141 Cáp bán linh hoạt và bán cứng .}

Tần số cao (26 Ném40 GHz): Biên độ mất cực thấp và cáp đồng trục ổn định pha (E . g ., cho giao tiếp vệ tinh, radar) .

Tần số cực cao (40 Ném110 GHz): Biên độ tổn thất cực thấp và cáp đồng trục ổn định pha (Hệ thống sóng milimet) .

B . suy giảm (mất tín hiệu)

Suy giảm (db/ft) đo mất tín hiệu trên khoảng cách và tăng theo tần số . để truyền đường dài, ưu tiên cáp giảm thấp .}

c . Trở khớp trở kháng

Trở kháng không khớp gây ra sự phản xạ tín hiệu, giảm hiệu quả và tạo nhiễu . khớp với trở kháng của cáp với hệ thống của bạn:

Hầu hết các hệ thống RF (e . g ., quân sự, viễn thông, thiết bị kiểm tra): 50Ω .

Hệ thống truyền hình video / cáp: 75Ω .

Tránh các trở kháng trộn (e . g ., cáp 50Ω với các đầu nối 75Ω) .

D . Khả năng xử lý công suất

Cáp phải chịu được sức mạnh của hệ thống (công suất trung bình và cực đại) để tránh quá nóng hoặc phân hủy . Các yếu tố chính:

Công suất trung bình: Công suất liên tục (E . g ., 100W trong các trạm cơ sở) .

Công suất cực đại: công suất ngắn (e . g ., cấp độ kilowatt trong radar) .

Derate trong môi trường nhiệt độ cao (E . g ., giảm 20% ở 60 độ) .

E . độ ổn định pha

Trong các hệ thống nhạy cảm pha, chẳng hạn như các hệ thống có tín hiệu vi sai, giảm thiểu sự trôi pha do thay đổi nhiệt độ hoặc uốn . Chọn cáp có biên độ ổn định và đặc tính pha .}}}}}}}}}}}



3. Đánh giá các đặc tính cơ học

A . Tính linh hoạt

Tính linh hoạt cao: Sử dụng cáp linh hoạt cho các kịch bản yêu cầu uốn cong thường xuyên (e . g ., dẫn thử nghiệm) .}}}}}}}}}}}}}}}}}}

Tính linh hoạt thấp: Đối với các cài đặt cố định cần ổn định, hãy sử dụng bán động (dây dẫn ngoài đồng rắn) hoặc cáp bán linh hoạt .

B . Độ bền

Bán kính uốn: Đảm bảo cáp có thể chịu được bán kính uốn tối thiểu mà không bị suy giảm hiệu suất .

Kháng mòn: Sử dụng cáp có vỏ bọc mạnh mẽ (E . g ., vỏ nylon bằng thép không gỉ) trong môi trường công nghiệp khắc nghiệt .}



4. Xem xét sức cản môi trường

Cáp phải hoạt động đúng trong điều kiện hoạt động của nó:

Phạm vi nhiệt độ: Lớp công nghiệp (-40 độ đến 125 độ), cấp độ hàng không vũ trụ (-55 độ đến 165 độ) hoặc môi trường cực đoan . ) .

Đánh giá điện trở độ ẩm / Xếp hạng IP: Sử dụng ngoài trời yêu cầu cáp / đầu nối không thấm nước (E . g ., IP67 / IP68 N-Type Convents với O-Rings) .

Kháng hóa học / Kháng UV: Đối với các kịch bản tiếp xúc với dầu, nhiên liệu hoặc ánh sáng mặt trời (e . g ., ethylene-tetrafluoroethylene copolyme vỏ bọc cho kháng hóa hóa học;

Điện trở rung / sốc: Các ứng dụng quân sự / hàng không vũ trụ yêu cầu cáp có cách che chắn và giảm căng thẳng mạnh mẽ (E . g ., gặp gỡ Mil-dtl -17 tiêu chuẩn) .



5. Chọn đầu nối tương thích

Các đầu nối phải khớp với giao diện cáp và thiết bị, với tổn thất chèn thấp và kết nối đáng tin cậy:

Các loại phổ biến: SMA (lên đến 18 GHz), loại N (lên đến 18 GHz, công suất cao), TNC (chống rung), BNC (tần số thấp, kết nối nhanh), 2 . 92mm (lên đến 40 GHz), 1,85mm (lên đến 67 GHz).

Các tính năng: Chọn các đầu nối uốn, hàn hoặc nén dựa trên các nhu cầu cài đặt . trong môi trường khắc nghiệt, chọn đầu nối thép không gỉ trên các kết nối đồng thau .}

Giới tính và phân cực: Đảm bảo kết thúc nam / nữ khớp với thiết bị (e . g ., SMA nam với nữ loại N) .}



6. Chi phí và độ tin cậy số dư

Cáp hiệu suất cao (E . g ., dây dẫn mạ bạc, PTFE tạo bọt / PTFE mật độ thấp) đắt hơn nhưng có tổn thất thấp hơn và tuổi thọ dài hơn (phù hợp cho các hệ thống quan trọng) .}}

Tùy chọn kinh tế (e . g ., thép-đồng bạc, bím tóc được đóng hộp, vỏ PVC) phù hợp với tần số thấp, sử dụng không quan trọng (e . g .

Đối với các ứng dụng quan trọng về an toàn (e . g ., thiết bị y tế, hàng không), ưu tiên độ tin cậy hơn chi phí .}



Tóm tắt các bước chính

Làm rõ kịch bản ứng dụng (cố định / di động, trong nhà / ngoài trời, dải tần) .

Khớp với thông số kỹ thuật điện (trở kháng, điện, suy giảm) .

Chọn các thuộc tính cơ học thích hợp (tính linh hoạt, kích thước, độ bền) .

Đảm bảo kháng môi trường (nhiệt độ, độ ẩm, hóa chất) .

Chọn các đầu nối tương thích .

Hiệu suất cân bằng, chi phí và độ tin cậy .



Bằng cách làm theo các bước sau, bạn có thể chọn cụm cáp RF để tối ưu hóa tính toàn vẹn tín hiệu và tuổi thọ cho các nhu cầu cụ thể của bạn .
