Tại sao 0 bộ suy giảm DB tồn tại?



Nhiều kỹ sư RF thậm chí có thể không nhận thức được sự tồn tại của {{0}} DB suy giảm . Thoạt Sự suy giảm . Dưới đây là một sự cố chi tiết về cách sử dụng chính của họ:



1. khớp trở kháng
Một trong những vai trò quan trọng nhất của 0 DB suy giảm là để đảm bảo tính nhất quán trở kháng trong các hệ thống tần số điện tử và vô tuyến (RF) .}}}}}}}}}}}}}}}}

Nhiều hệ thống điện tử (như máy phát RF, ăng -ten và thiết bị thử nghiệm) được thiết kế để hoạt động với các trở kháng đặc tính cụ thể (thường là 50Ω hoặc 75Ω) Trở kháng được tiêu chuẩn hóa (E . g ., 50Ω) tại các cổng đầu vào và đầu ra của chúng



2. Thích ứng cơ học/giao diện
Trong các hệ thống phức tạp, các thành phần thường sử dụng các loại đầu nối khác nhau (như SMA, N-Type, BNC) hoặc các dạng vật lý . 0 Bộ suy giảm DB thường được sử dụng làm bộ điều hợp để giải quyết các khả năng không tương thích này .



3. Tham chiếu hiệu chỉnh và kiểm tra
Trong RF, lò vi sóng và thử nghiệm quang học, độ chính xác là rất quan trọng . 0 Các bộ suy giảm DB đóng vai trò là công cụ hiệu chuẩn có giá trị và các điểm tham chiếu: chúng hoạt động như một "tiêu chuẩn đã biết" trong các thiết lập thử nghiệm .



4. Sự nhất quán đường dẫn tín hiệu
Trong các hệ thống trong đó các yêu cầu suy giảm thay đổi một cách linh hoạt (như mạng truyền thông hoặc hệ thống radar), 0 Bộ suy giảm DB có thể duy trì tính đồng nhất của cơ và điện trong chuỗi tín hiệu:



Ví dụ, một hệ thống có thể chuyển đổi giữa việc sử dụng bộ suy giảm 5 dB (để giảm tín hiệu mạnh) và không yêu cầu suy giảm (để xử lý các tín hiệu yếu) . Chèn một 0 Những thay đổi bất ngờ trong pha tín hiệu, độ trễ hoặc trở kháng có thể cản trở hiệu suất hệ thống .



5. Sự cô lập và bảo vệ
Mặc dù chúng không làm giảm biên độ tín hiệu, 0 Bộ suy giảm DB thường được tích hợp với các tính năng thiết kế cung cấp cách ly hoặc bảo vệ điện: chúng có thể đệm các thành phần nhạy cảm (như máy thu) Các mạng điện trở) có thể làm giảm các tín hiệu thoáng qua hoặc ngăn chặn công suất ngược có hại làm hỏng thiết bị ngược dòng . trong các hệ thống tần số cao, ngay cả khi không bị suy giảm, chúng có thể làm giảm "Crosstalk" bằng cách cô lập các phần khác nhau của đường dẫn tín hiệu .



Ví dụ ứng dụng

Hệ thống truyền thông RF: A 0 Bộ suy giảm DB giữa bộ thu phát và ăng -ten đảm bảo khớp trở kháng 50Ω, tối đa hóa truyền điện .

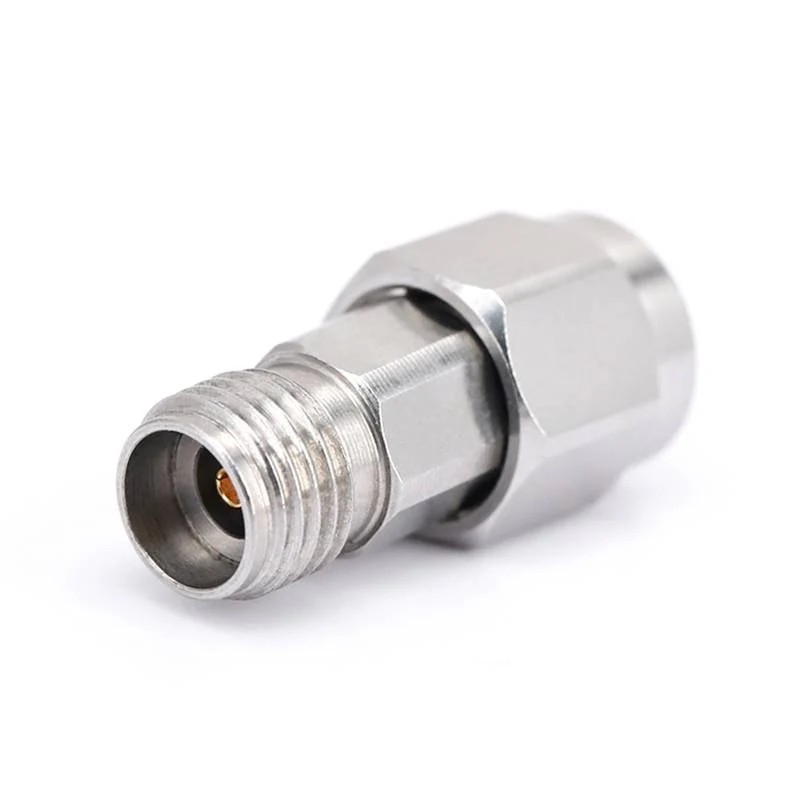

Phòng thí nghiệm thử nghiệm: A 0 DB IdenUator (SMA-to-BNC) được sử dụng để kết nối bộ tạo tín hiệu và máy hiện sóng, đóng vai trò là bộ điều hợp giao diện và tham chiếu hiệu chuẩn .}

Phát sóng: Trong các hệ thống video, 75Ω 0 Các bộ suy giảm DB khớp với cáp đồng trục với bộ khuếch đại, ngăn chặn các phản xạ tín hiệu gây ra ma hoặc biến dạng .}



Tóm lại, 0 Các bộ suy giảm DB không phải là "vô dụng"-Họ là các thành phần linh hoạt giải quyết các thách thức kỹ thuật chính liên quan đến trở kháng, kết nối, hiệu chuẩn và ổn định hệ thống và giá trị của chúng vượt xa sự suy giảm tín hiệu .}}}}
