Đầu nối đầu nối

Các đầu nối thiết bị đầu cuối này tự hào có hiệu suất vượt trội . Nó có thể truyền tín hiệu một cách hiệu quả trên dải tần số RF cực lớn khỏi DC ~ 110GHz, bảo vệ tính toàn vẹn tín hiệu ở mức độ lớn và giảm đáng kể.

Gửi yêu cầu

Mô tả

Giới thiệu sản phẩm

Nó vượt trội trong việc bảo trì thuận tiện, cho phép thay thế đơn giản và dễ dàng tháo rời và sửa chữa . với trở kháng phù hợp thường được sử dụng là 50 ohms, nó bị mất chèn thấp, giảm thiểu năng lượng tín hiệu {{2 GPO (SMP), GPPO (mini-SMP), v.v., cho phép thích ứng linh hoạt với các yêu cầu của các thiết bị và hệ thống RF khác nhau.

Phong cách cơ thể sản phẩm

Các đầu nối thiết bị đầu cuối chủ yếu có tính năng thẳng qua thiết kế . Tuy nhiên, một tập hợp con của các đầu nối này có cấu hình góc 90 độ, cung cấp tính linh hoạt để đáp ứng các yêu cầu cài đặt khác nhau .}

Theo cài đặt, một loạt các tùy chọn có sẵn . các mặt bích lắp bao gồm cả 4 - lỗ và 2 - cấu hình lỗ, bật tệp đính kèm an toàn trong các thiết lập khác nhau .

Ứng dụng sản phẩm

Khi nói đến giao diện với vỏ hoặc khoang, các đầu nối đầu cuối hỗ trợ ba phương pháp chuyển tiếp riêng biệt . không khí - tường điện môi - Phương pháp thâm nhập đảm bảo truyền tín hiệu hiệu quả với nhiễu tối thiểu . Phương pháp thâm nhập cung cấp sự che chắn vượt trội và sự mạnh mẽ cơ học, lý tưởng cho các môi trường cao và hiệu suất và gồ ghề .}

Với hiệu suất nổi bật của chúng, các đầu nối thiết bị đầu cuối này được sử dụng rộng rãi trong lĩnh vực cơ sở hạ tầng truyền thông và là thành phần chính không thể thiếu của các trạm cơ sở, thiết bị truyền thông vệ tinh và mạng lưới khu vực không dây (WLAN) Tín hiệu RF và đóng góp vào hoạt động ổn định và hiệu quả của toàn bộ liên kết giao tiếp .

Câu hỏi thường gặp về mua sắm

1. Bạn có thể cung cấp các bản vẽ và dữ liệu kỹ thuật không?

Có, bộ phận kỹ thuật chuyên nghiệp của chúng tôi sẽ thiết kế và cung cấp dữ liệu công nghệ, vẽ bên ngoài và mô hình STP 3D .

Dữ liệu đặc tả sản phẩm

Cấu hình
Loại kết nối	SMA/3,5mm/2,92mm/2,4mm/1,85mm/1.0mm/GPPO/GPO
Trở kháng đầu nối	50 ohms
Phân cực kết nối	Tiêu chuẩn
Phương pháp gắn kết đầu nối	Góc thẳng/bên phải
Phương pháp đính kèm	Phần cuối
Thông tin tài liệu
Liên hệ trung tâm	Vàng khối mạ
Tiếp xúc bên ngoài	Đồng thau vàng mạ vàng & bằng thép không gỉ
Thân hình	Đồng thau vàng mạ vàng & bằng thép không gỉ
Điện môi	PEI/PTFE
Dữ liệu môi trường
Phạm vi nhiệt độ	-55 độ đến +165 độ
2011/65/EU (ROHS)	Tuân thủ

Loại sản phẩm

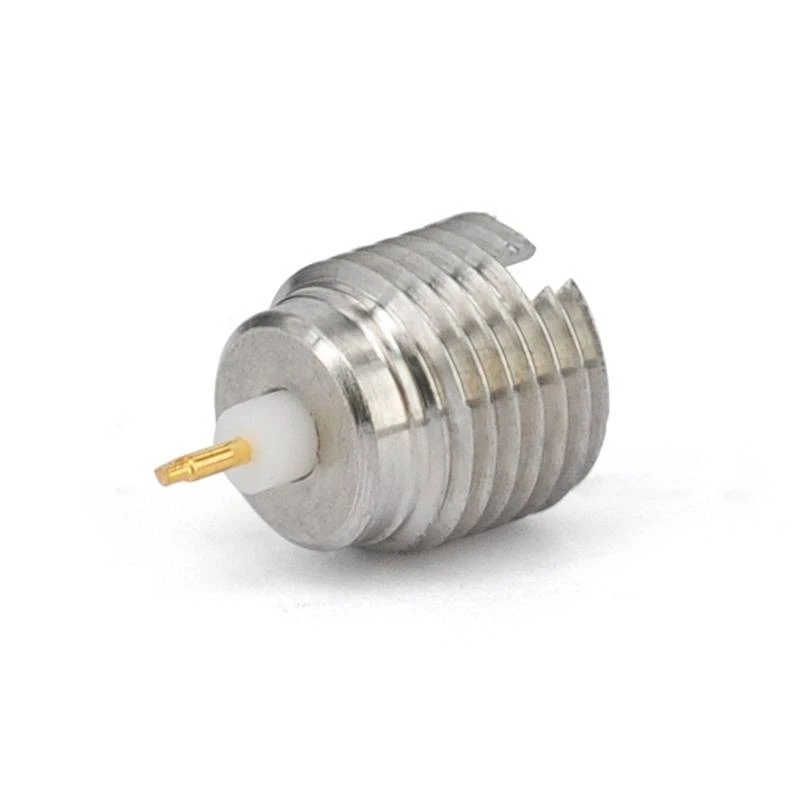

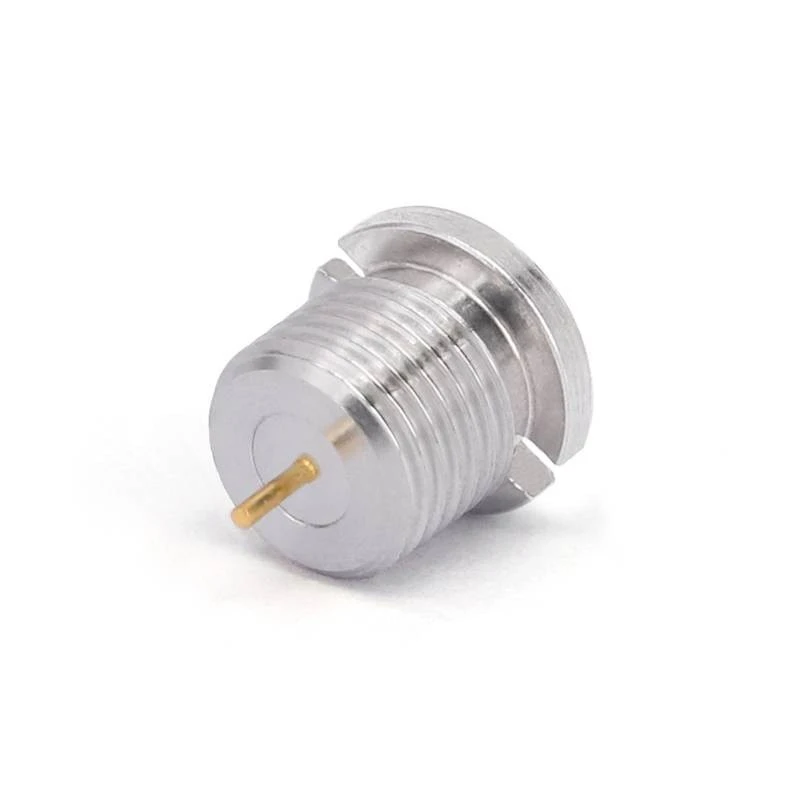

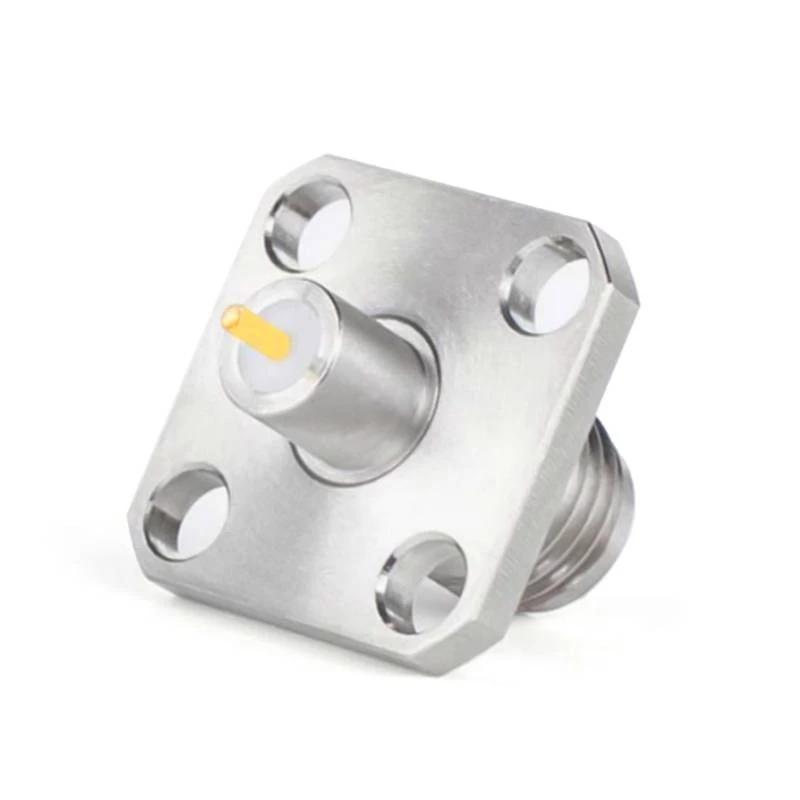

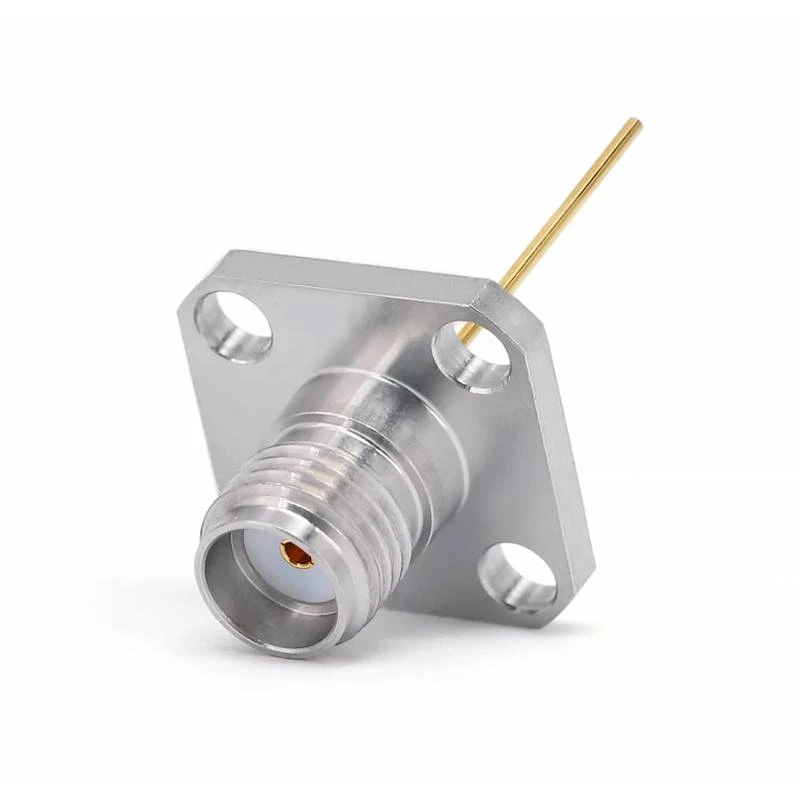

Đầu nối đầu cuối SMA

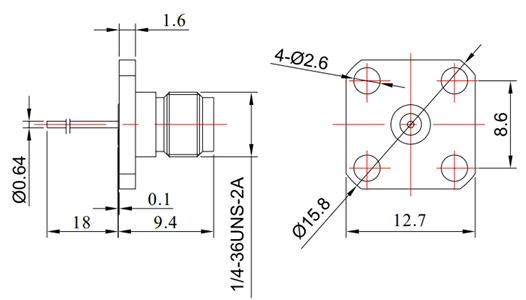

SKU	Tính thường xuyên	Pin l	Pin d	Vswr	Cài đặt
Fr 2- Sma-KFD0110	DC - 26.5 GHz	18mm	0,64mm	1.15	Khóa vít


SKU	Tính thường xuyên	Pin l	Pin d	Liên hệ d	Vswr	Cài đặt
Fr 2- Sma-KFD0101	DC - 26.5 GHz	2 mm	0,8mm	4mm	1.15	Khóa vít

SKU	Tính thường xuyên	Pin l	Pin d	Điện môi d	Vswr	Cài đặt
Fr 2- Sma-kfd0405a	DC - 26.5 GHz	1.3mm	0,4mm	3,2mm	1.15	Khóa vít

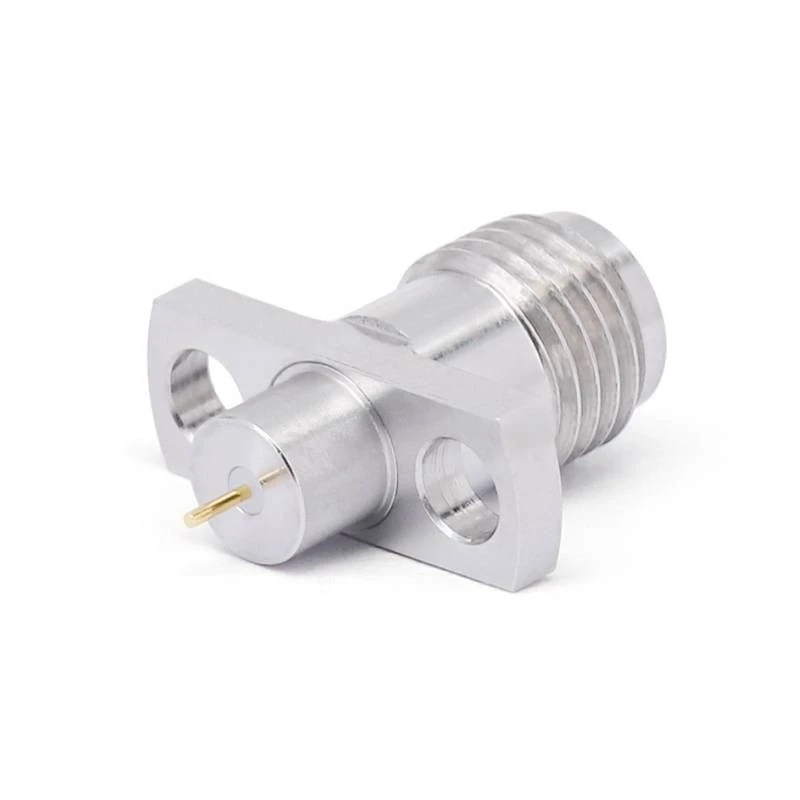

Đầu nối đầu cuối SMA

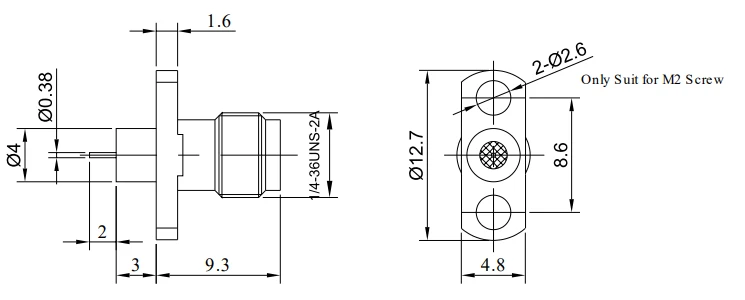

SKU	Tính thường xuyên	Pin l	Pin d	Vswr	Cài đặt
Fr 2- Sma-KFD0702	DC - 26.5 GHz	2 mm	0,38mm	1.15	Khóa vít

Đầu nối thiết bị đầu cuối 2,92mm

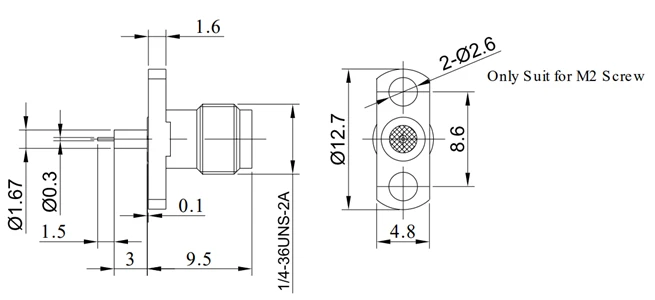

SKU	Tính thường xuyên	Pin l	Pin d	Điện môi d	Vswr	Cài đặt
Fr 2-2.92- KFD0705	DC - 26.5 GHz	1,5mm	0,30mm	1.67mm	1.15	Khóa vít

SKU	Tính thường xuyên	Pin l	Pin d	Liên hệ d	Vswr	Cài đặt
Fr 2-2.92- KFD0402	DC - 26.5 GHz	1,5mm	0,3mm	4mm	1.15	Khóa vít

SKU	Tính thường xuyên	Pin l	Pin d	Điện môi d	Vswr	Cài đặt
Fr 2-2.92- KFD0405	DC - 26.5 GHz	1,5mm	0,3mm	1.67mm	1.15	Khóa vít

Các đầu nối đầu cuối GPO (SMP) & GPPO (mini-SMP)

SKU	Tính thường xuyên	Pin l	Pin d	Liên hệ d	Vswr	Cài đặt
Fr 2- gppo (m) -jd 1- f	DC - 65 GHz	1,8mm	0,30mm	2.18mm	1.32@18GHz	Hàn

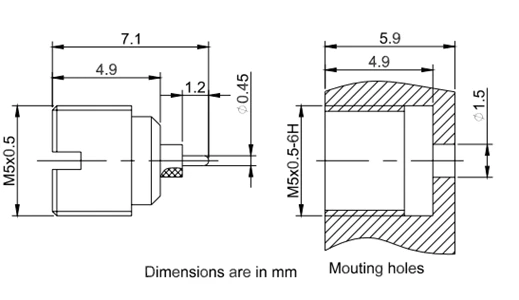

SKU	Tính thường xuyên	Pin l	Pin d	Vít	Vswr	Cài đặt
Fr 2- gpo-jyd12g	DC - 26.5 GHz	1.2mm	0,45mm	M5*0.5	1.40	Kiểu chủ bắt vít

SKU	Tính thường xuyên	Pin l	Pin d	Vít	Vswr	Cài đặt
Fr 2- GPPO-jyd 2- f	DC - 40 GHz	1mm	0,3mm	M4*0.5_6g	1.22	Kiểu chủ bắt vít

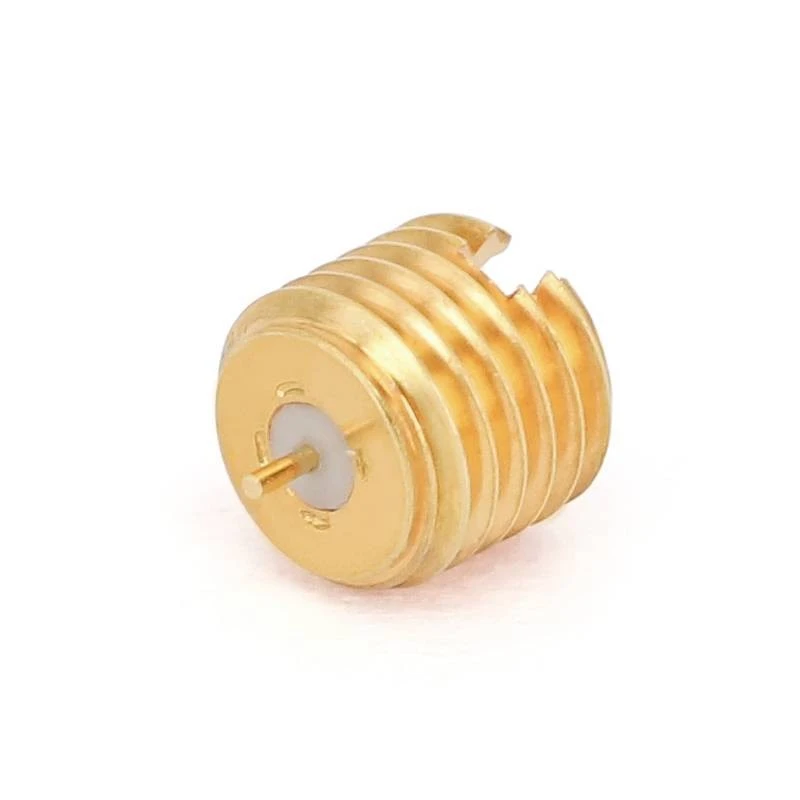

Đầu nối thiết bị đầu cuối GPO (SMP)

SKU	Tính thường xuyên	Pin l	Pin d	Vít	Vswr	Cài đặt
Fr 2- gpo-jyd26ag-l	DC - 26.5 GHz	2 mm	0,45mm	M5*0.5	1.40	Kiểu chủ bắt vít

SKU	Tính thường xuyên	Pin l	Pin d	Vít	Vswr	Cài đặt
Fr 2- gpo-jyd26g-l	DC - 40 GHz	2 mm	0,7mm	M5*0.5	1.43	Kiểu chủ bắt vít
