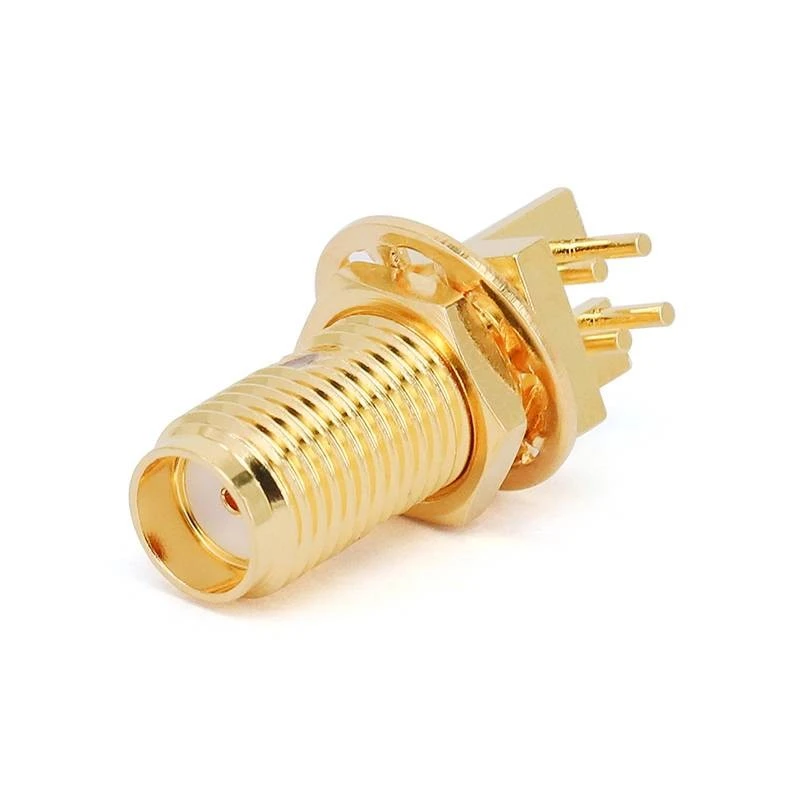

Pcb connectors 5
Pcb connectors 6

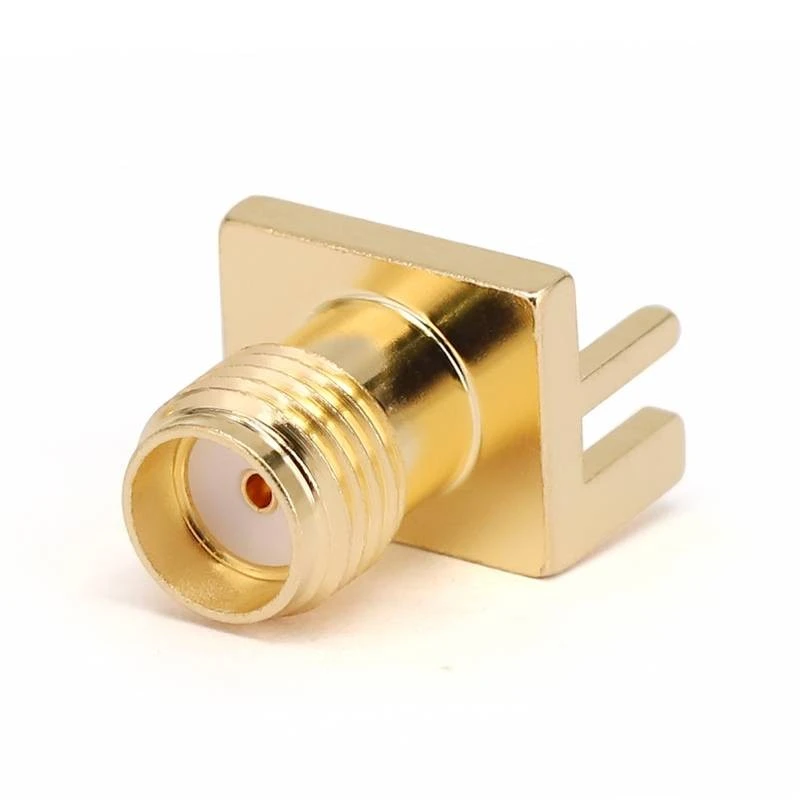

Pcb connectors 7
Pcb connectors 8

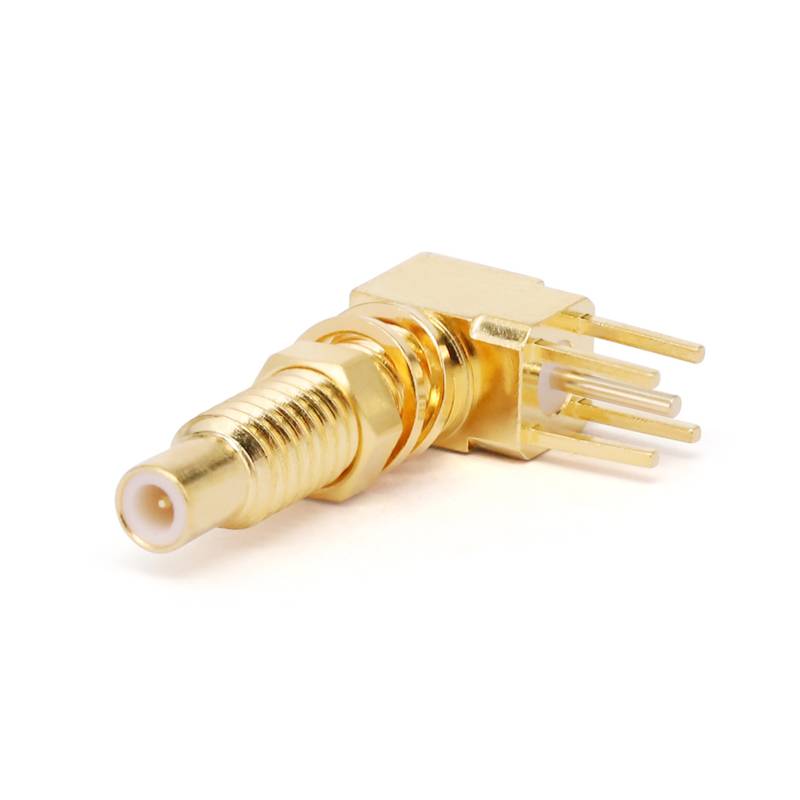

Đầu nối PCB

Các đầu nối RF PCB, là viết tắt của "các đầu nối bảng mạch in tần số vô tuyến", là các thành phần điện chuyên nghiệp . Chúng được thiết kế để đạt được kết nối đáng tin cậy giữa các dây cáp đồng trục và các bảng điều khiển chuyển đổi Kịch bản .

Gửi yêu cầu

Mô tả

Giới thiệu sản phẩm

Các đầu nối RF PCB thường được thiết kế với các trở kháng đặc trưng là 50 hoặc 75 ohms . Sự khớp trở kháng chính xác này là vô cùng quan trọng vì nó phù hợp với trở kháng của các đường truyền được đưa ra. Xử lý các tín hiệu tần số cao . Một số mô hình có khả năng hoạt động ở tần số lên đến 110 GHz hoặc thậm chí cao hơn . Chúng có tính năng mất chèn thấp, có nghĩa là cường độ tín hiệu vẫn tương đối ổn định khi tín hiệu đi qua các đầu nối .}}}

Phong cách cơ thể sản phẩm

Flexirf có nhiều loại cổng cho các đầu nối PCB . Các loại thường được sử dụng bao gồm SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP và SSMP .}

Chúng có các kiểu lắp khác nhau, bao gồm cả việc gắn lỗ, lắp bề mặt và lắp cạnh . Điều này cho phép tích hợp dễ dàng vào bố cục PCB khác nhau .

Ứng dụng sản phẩm

Các đầu nối RF PCB được sử dụng rộng rãi trong các trạm cơ sở di động, trong đó chúng đảm bảo truyền hiệu quả tín hiệu tần số cao giữa ăng -ten và PCB . trong các thiết bị y tế như MRI (hình ảnh cộng hưởng từ) Các đầu nối PCB được sử dụng trong các ứng dụng như hệ thống radar ô tô cho các chức năng như điều khiển hành trình thích ứng .}

Câu hỏi thường gặp về mua sắm

Bạn có thể cung cấp cách vận chuyển nào?

Chúng tôi có thể cung cấp vận chuyển bằng đường biển, bằng đường hàng không và bằng cách Express .

Dịch vụ sau bán hàng của bạn là gì?

Thời gian bảo hành chất lượng của chúng tôi là một năm . Bất kỳ vấn đề chất lượng nào sẽ được giải quyết cho sự hài lòng của khách hàng .

Dữ liệu đặc tả sản phẩm

Cấu hình
Loại kết nối	SMA/2.92mm/2,4mm/1,85mm/GPO
Trở kháng đầu nối	50 ohms
Phân cực kết nối	Tiêu chuẩn
Phương pháp gắn kết đầu nối	Thẳng/ 2 lỗ hổng/ mặt bích 4 lỗ
Phương pháp đính kèm	Liên hệ
Thông tin tài liệu
Liên hệ trung tâm	Vàng khối mạ
Tiếp xúc bên ngoài	Đồng thau mạ vàng
Thân hình	Đồng thau vàng mạ vàng & bằng thép không gỉ
Điện môi	PEI/PTFE
Dữ liệu môi trường
Phạm vi nhiệt độ	-55 độ đến +165 độ
2011/65/EU (ROHS)	Tuân thủ

Loại sản phẩm

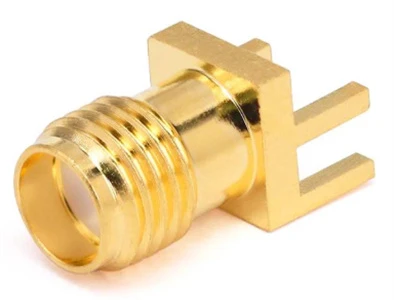

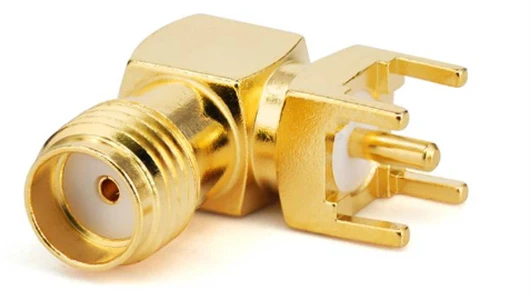

Đầu nối SMA PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu

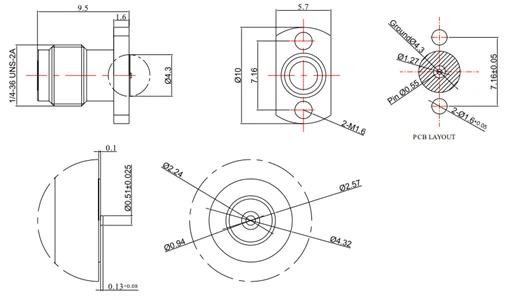

Fr 2- sma-kfd 216-4	DC - 26.5 GHz	1.20	Vít buộc	Thép không gỉ	Tín hiệu bề mặt

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu

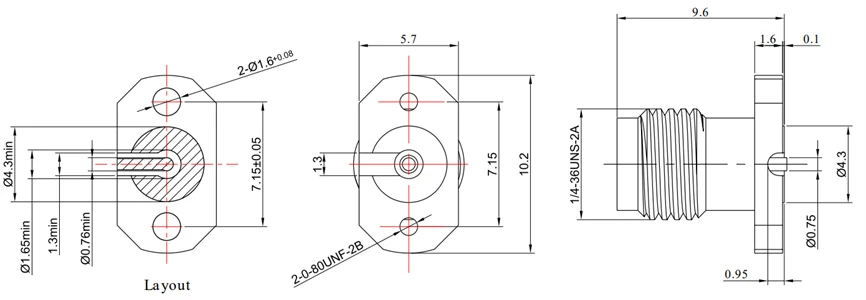

Fr 2- Sma-KFD216	DC - 26.5 GHz	1.20	Vít buộc	Thép không gỉ	Tín hiệu giữa và thấp hơn

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- Sma-Khd 104-1	DC - 12.4 GHz	1.20	Hộp đựng hàn	Đồng thau mạ vàng	Na

Đầu nối SMA PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- Sma-Khd100	DC - 18 GHz	1.25	Hộp đựng hàn	Đồng thau mạ vàng	Na

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- Sma-kWhd	DC - 6 GHz	1.25	Hộp đựng hàn	Đồng thau mạ vàng	Na

Đầu nối SMA PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- Sma-kWhd10	DC - 6 GHz	1.25	Hộp đựng hàn	Đồng thau mạ vàng	Na

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- Sma-kWhd17	DC - 6 GHz	1.25	Hộp đựng hàn	Đồng thau mạ vàng	Na

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- Sma-kWhd11	DC - 6 GHz	1.25	Hộp đựng hàn	Đồng thau mạ vàng	Na

Đầu nối SMA PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu

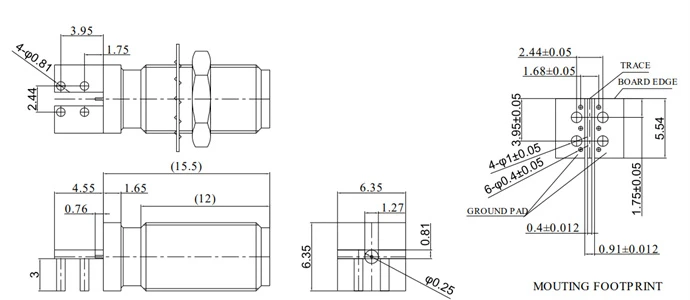

Fr 2- Sma-Khd201a	DC - 6 GHz	1.25	Hộp mực ngang hàn	Đồng thau mạ vàng	Na

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- Sma-kWhd17	DC - 6 GHz	1.25	Hộp đựng hàn	Đồng thau mạ vàng	Na

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- Sma-kyfd0101	DC - 6 GHz	1.25	Vít buộc	Đồng thau mạ vàng	Na

Đầu nối SMA PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- Sma-kyHD321	DC - 26.5 GHz	1.30	Hộp đựng hàn	Đồng thau mạ vàng	Na

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- Sma-Khd	DC - 6 GHz	1.25	Hộp đựng hàn	Đồng thau mạ vàng	Na

Đầu nối PCB 2,92mm

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2-2.92- KFD216	DC - 40 GHz	1.25	Vít buộc	Thép không gỉ	Tín hiệu bề mặt

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2-2.92- kfd 216-1	DC - 40 GHz	1.25	Vít buộc	Thép không gỉ	Tín hiệu giữa và thấp hơn

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2-2.92- Khd100	DC - 40 GHz	1.25	Hộp đựng hàn	Đồng thau mạ vàng	Na

Đầu nối PCB 3,5 mm

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2-3.5- KFD216	DC - 26.5 GHz	1.25	Vít buộc	Thép không gỉ	Tín hiệu bề mặt

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2-3.5- kfd 216-1	DC - 26.5 GHz	1.25	Vít buộc	Thép không gỉ	Tín hiệu giữa và thấp hơn

Đầu nối PCB 2.4mm

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2-2.4- KFD216	DC - 50 Hz	1.25	Vít buộc	Thép không gỉ	Tín hiệu bề mặt

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2-2.4- kfd 216-1	DC - 50 Hz	1.25	Vít buộc	Thép không gỉ	Tín hiệu giữa và thấp hơn

Đầu nối PCB 1.85mm

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2-1.85- KFD216	DC - 67 Hz	1.30	Vít buộc	Thép không gỉ	Tín hiệu bề mặt

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2-2.4- kfd 216-1	DC - 50 Hz	1.30	Vít buộc	Thép không gỉ	Tín hiệu giữa và thấp hơn

Đầu nối GPO (SMP) PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- gpo-jfd216	DC - 40 GHz	1.50	Vít buộc	Thép không gỉ	Tín hiệu bề mặt

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- gpo-jfd 216-1	DC - 40 GHz	1.50	Vít buộc	Thép không gỉ	Tín hiệu giữa và thấp hơn

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- gpo-Khd	DC - 18 Hz	1.25	Hộp đựng hàn	Đồng thau mạ vàng	Na

Đầu nối GPO (SMP) PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- gpo-jhd15	DC - 40 GHz	1.50	Hộp đựng hàn	Đồng thau mạ vàng	Giới hạn giam giữ

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- gpo-jfd 246- f	DC - 26.5 GHz	1.45	Vít buộc	Đồng thau mạ vàng	Ngăn tạm giam đầy đủ

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- gpo-jhd 23- f	DC - 26.5 GHz	1.45	Hộp mực & hàn bề mặt	Đồng thau mạ vàng	Ngăn tạm giam đầy đủ

Đầu nối GPO (SMP) PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- gpo-jhd 23- l	DC - 26.5 GHz	1.45	Hộp mực & hàn bề mặt	Đồng thau mạ vàng	Giới hạn giam giữ

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- gpo-jhd 23- s	DC - 26.5 GHz	1.45	Hộp mực & hàn bề mặt	Đồng thau mạ vàng	Trơn tru

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- gpo-jhd 2- s	DC - 26.5 GHz	1.45	Hộp đựng hàn	Đồng thau mạ vàng	Trơn tru

Các đầu nối PCB GPPO (mini-SMP)

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- GPPO-JHD 1- s	DC - 65 GHz	1.57@40G	Surface hàn	Đồng thau mạ vàng	Trơn tru

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- GPPO-JHD1	DC - 65 GHz	1.57@40G	Surface hàn	Đồng thau mạ vàng	Ngăn tạm giam đầy đủ

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- GPPO-JHD20R	DC - 40 GHz	1.25	Hàn bề mặt ngang	Đồng thau mạ vàng	Trơn tru

GPPO (Mini-SMP) & G3PO (SMPS) Đầu nối PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- GPPO-JHD-S	DC - 40 GHz	1.50	Hộp đựng hàn	Đồng thau mạ vàng	Trơn tru

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Loại giao diện
Fr 2- G3Po-jhd 10-1	DC - 100 GHz	1.70	Hàn bề mặt ngang	Đồng thau mạ vàng	Trơn tru

Đầu nối SSMC PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- ssmc-jWhd1	DC - 6 GHz	1.35	Hộp đựng hàn	Đồng thau mạ vàng	Na

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- ssmc-jywhd5	DC - 6 GHz	1.35	Hộp đựng hàn	Đồng thau mạ vàng	Na

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- SSMC-JHD2	DC - 6 GHz	1.35	Hộp đựng hàn	Đồng thau mạ vàng	Trơn tru

Đầu nối MMCX & MCX PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- mcx-Khd101e	DC - 6 GHz	1.30	Hộp đựng hàn	Đồng thau mạ vàng	Na

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- mcx-kyd1e	DC - 6 GHz	1.20	Vách đá vách ngăn	Đồng thau mạ vàng	Na

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- mmcx-Khd1e	DC - 6 GHz	1.20	Hộp đựng hàn	Đồng thau mạ vàng	Na

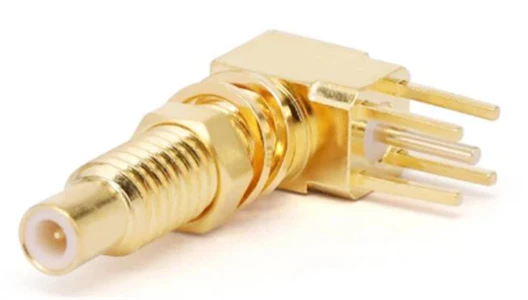

Đầu nối SMB PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- SMB-JHD101E	DC - 6 GHz	1.35	Hộp đựng hàn	Đồng thau mạ vàng	Na

Đầu nối BNC PCB

SKU	Tính thường xuyên	Vswr	Cài đặt	Vật liệu	Chế độ tín hiệu
Fr 2- bnc-ky -3	DC - 4 GHz	1.30	Vách đá vách ngăn	Đồng thau Ni mạ	Na
