Cáp thử nghiệm VNA

Chuỗi lắp ráp cáp thử nghiệm VNA của FlexIRF được thiết kế để cung cấp cho khách hàng các giá trị phép đo Mạng vector (VNA) có thể lặp lại và chính xác .
Trong các kịch bản thử nghiệm của các máy phân tích mạng Vector (VNAs), tính dễ bị tổn thương của các giao diện đồng trục chính xác từ lâu đã là một thách thức công nghiệp .}

Gửi yêu cầu

Mô tả

Giới thiệu sản phẩm

Chuỗi lắp ráp cáp thử nghiệm VNA của FlexIRF được thiết kế để cung cấp cho khách hàng các giá trị phép đo Mạng vector (VNA) có thể lặp lại và chính xác .

Trong các kịch bản thử nghiệm của các máy phân tích mạng vector (VNAs), tính dễ bị tổn thương của các giao diện đồng trục chính xác từ lâu đã là một thách thức công nghiệp . Khi các dây cáp thử nghiệm truyền thống phải chịu sự điều chỉnh của các thiết bị. Nồng độ căng thẳng . Điều này ảnh hưởng trực tiếp đến độ chính xác của thử nghiệm và thậm chí có thể gây ra lỗi thiết bị .

Tính năng cấu trúc sản phẩm

Dựa trên phân loại tần số, có:

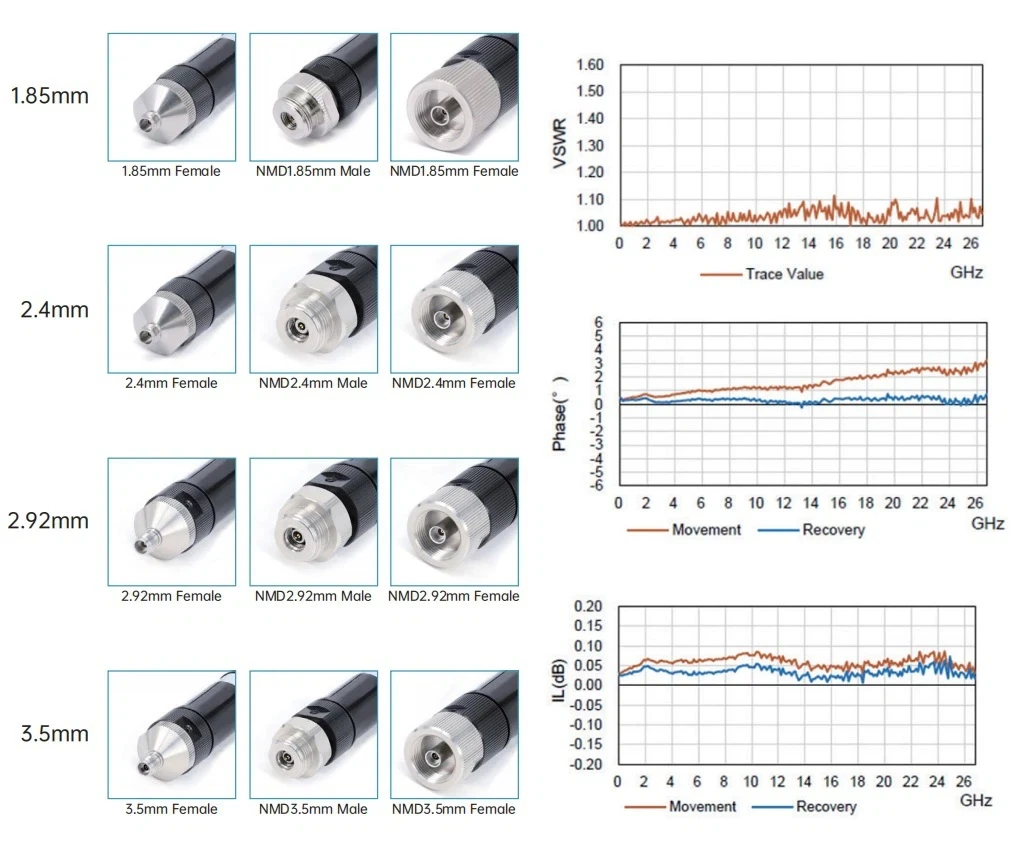

26 . Các cụm cáp giao diện 5GHZ 3,5mm, cụm cáp 40GHz 2,4mm, cụm cáp NMD 67GHz 1.85mm.

Cái gọi là các cụm lắp ráp cáp NMD được các đầu nối gia cố được kiểm tra lại cho các giao diện . Thiết kế này đảm bảo rằng ứng suất cơ học trong quá trình sử dụng được hấp thụ chủ yếu bởi các thành phần cấu trúc gia cố bên ngoài, ngăn ngừa thiệt hại cho các giao diện đồng trục chính xác .}}}}}}}

Ứng dụng sản phẩm

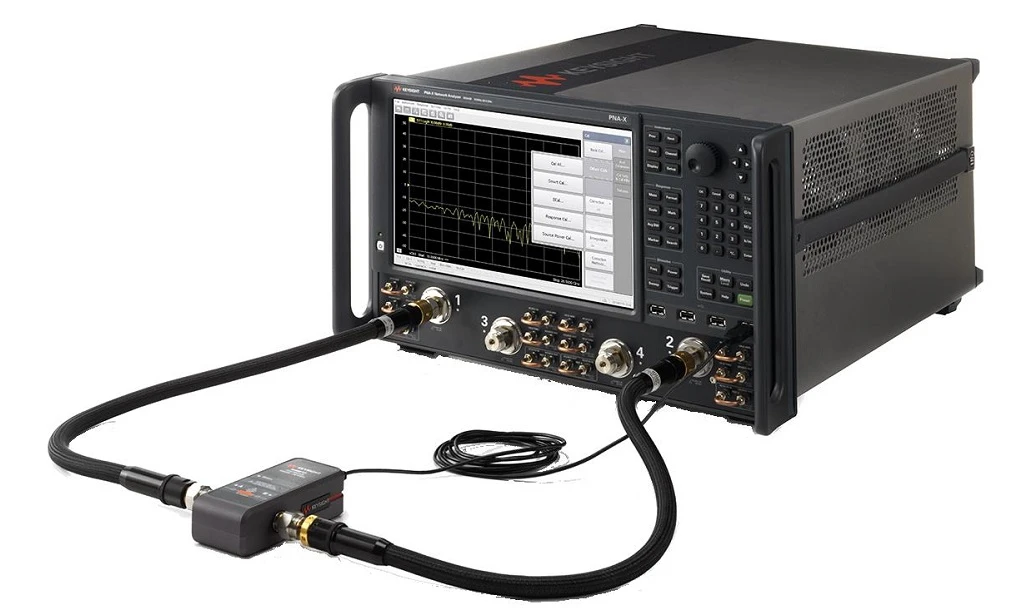

Các tổ hợp cáp thử nghiệm VNA là các loại cáp thử nghiệm ổn định hiệu suất và pha hiệu suất cao chủ yếu được sử dụng trong các máy phân tích mạng vector (VNA), bao gồm dải tần số hoạt động của DC ~ 67GHz . Kịch bản .

Ghi chú quan trọng

1. Đối với các cụm cáp độ dài tùy chỉnh, xin đừng quên để lại thông tin độ dài của bạn trên trang thanh toán;
2. Tất cả các cụm cáp có thể được cung cấp với các cặp hoặc nhóm phù hợp với pha; Nếu bạn cần các dây cáp được khớp pha, vui lòng gửi email cho chúng tôi: sales@flexirf.com

Dữ liệu đặc tả sản phẩm

Cấu hình
Đầu nối 1 Loại	NMD3.5mm/NMD2,92mm/NMD2,4mm/NMD1,85mm
Trở kháng đầu nối 1	50 ohms
Đầu nối 1 phân cực	Tiêu chuẩn
Kiểu kết nối 2	NMD3.5mm/NMD2,92mm/NMD2,4mm/NMD1,85mm
Trở kháng đầu nối 2	50 ohms
Đầu nối 2 phân cực	Tiêu chuẩn
Phương pháp gắn kết đầu nối	Không có
Phong cách cơ thể kết nối	Thẳng
Thông tin tài liệu
Liên hệ trung tâm	Mạ vàng bằng đồng, mạ vàng đồng beryllium
Tiếp xúc bên ngoài	Thép không gỉ thụ động
Thân hình	Thép không gỉ thụ động
Điện môi	PTFE
Dữ liệu môi trường
Phạm vi nhiệt độ	-40 độ đến +165 độ
2011/65/EU (ROHS)	Tuân thủ

Loại sản phẩm

Cáp thử nghiệm VNA

Các mô hình phổ biến và các chỉ số kỹ thuật
Hình ảnh	SKU	Đầu nối 1	Đầu nối 2	Tự do	Trả lại tổn thất/VSWR
	Vna -35 f35f -630	Nữ NMD 3,5 mm	Nữ 3,5 mm	DC -26.5 GHz	1.30
	Vna -35 m35f -630	Nữ NMD 3,5 mm	Nam 3,5 mm nam	DC -26.5 GHz	1.30

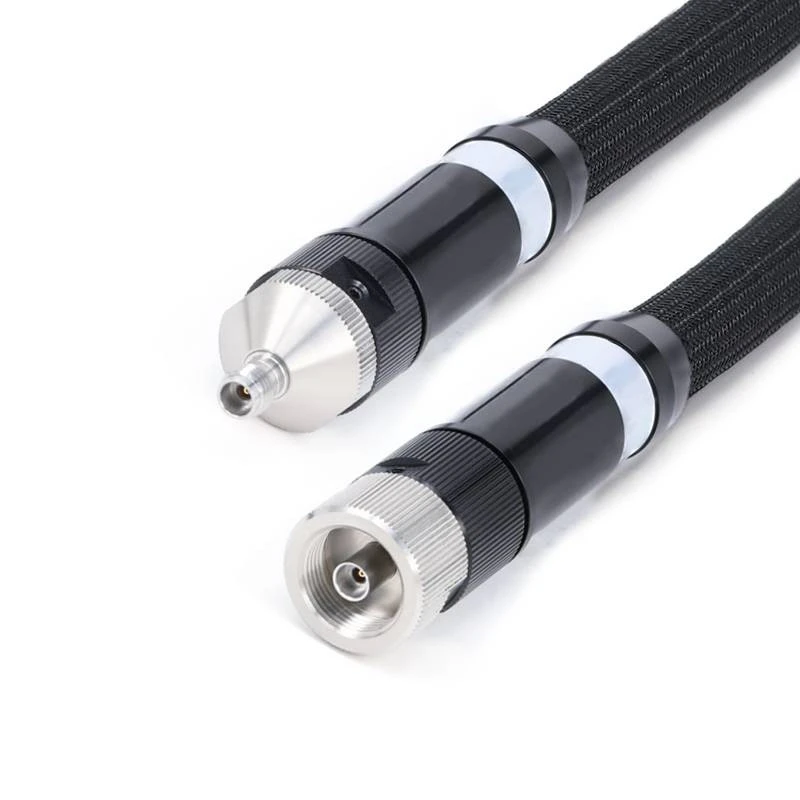

	VNA -292 F292F -630	2,92mm NMD nữ	Nữ 2,92mm	DC -40 GHz	1.30

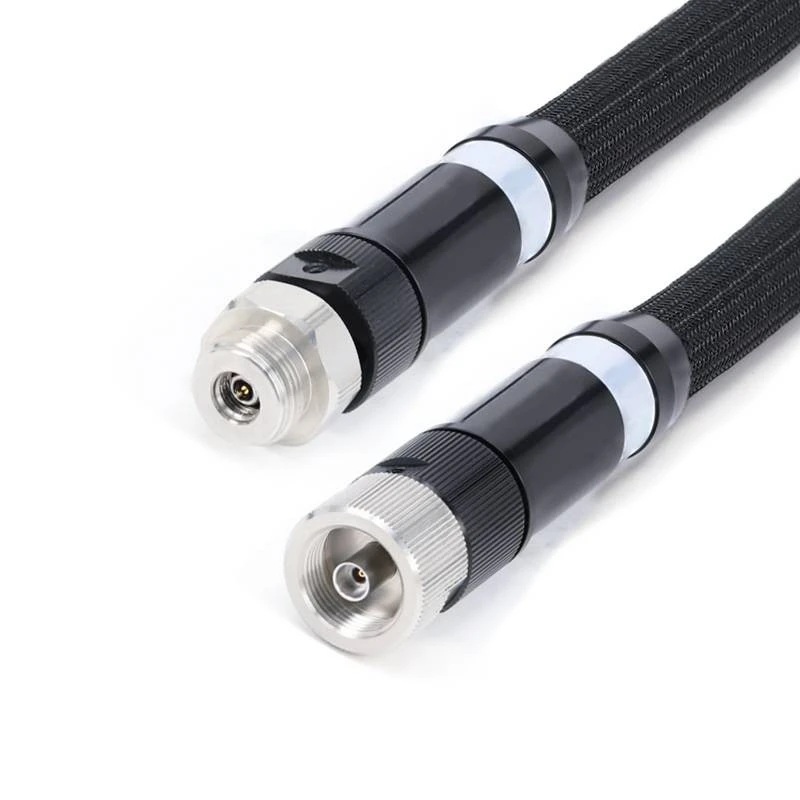

	VNA -292 M292F -630	2,92mm NMD nữ	2,92mm NMD nữ	DC -40 GHz	1.30
	Vna -24 f24f -630	Nữ 2,4mm NMD	Nữ 2,4mm	DC -40 GHz	1.35
	Vna -24 m24f -630	Nữ 2,4mm NMD	Nam 2,4mm nam	DC -50 GHz	1.35

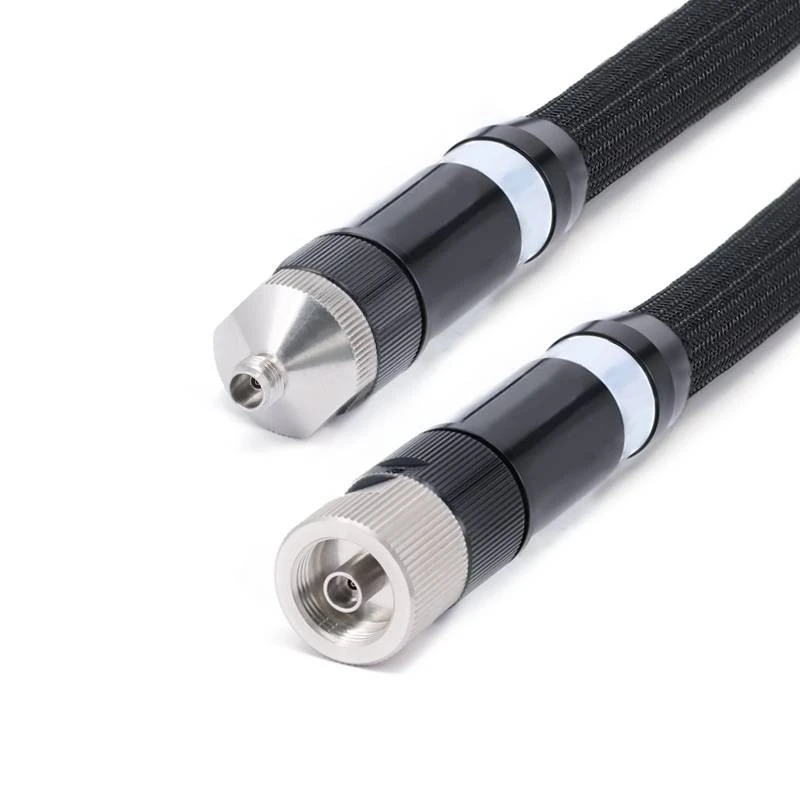

	VNA -185 F185F -630	Nữ NMD 1,85mm	Nữ 1.85mm	DC -67 GHz	1.50

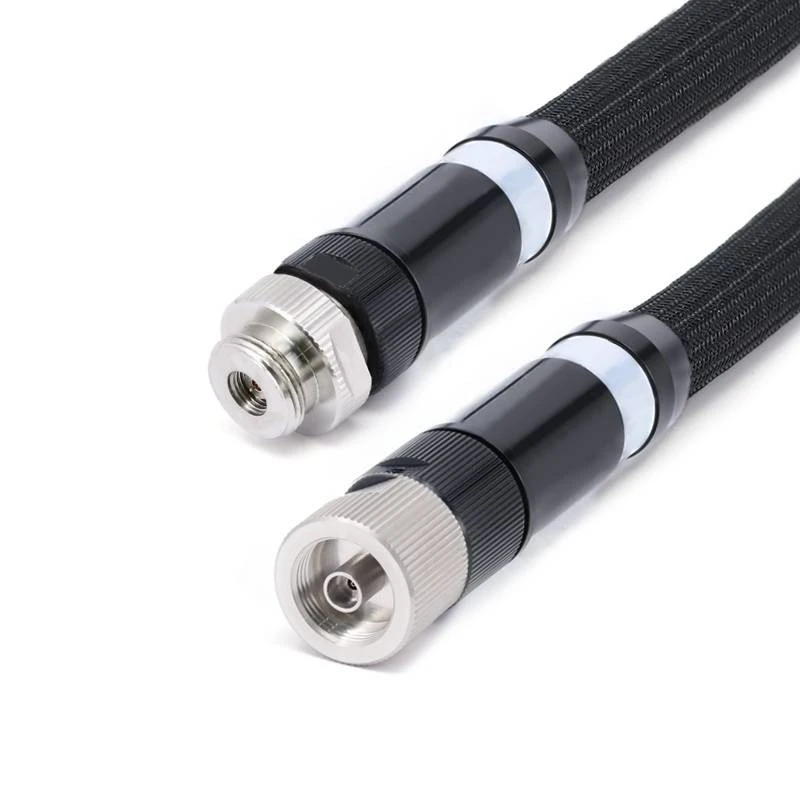

	VNA -185 F185M -630	Nữ NMD 1,85mm	Nam 1,85mm nam	DC -67 GHz	1.50
