Hand Formable Cable Assemblies

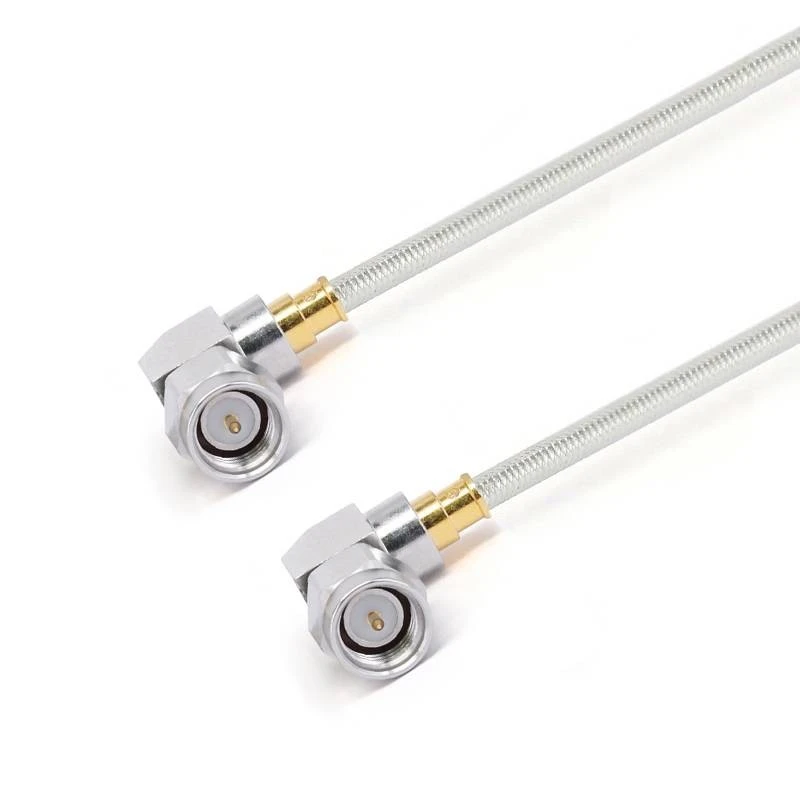

ga711-smwmsmwm-xxx-18g-3

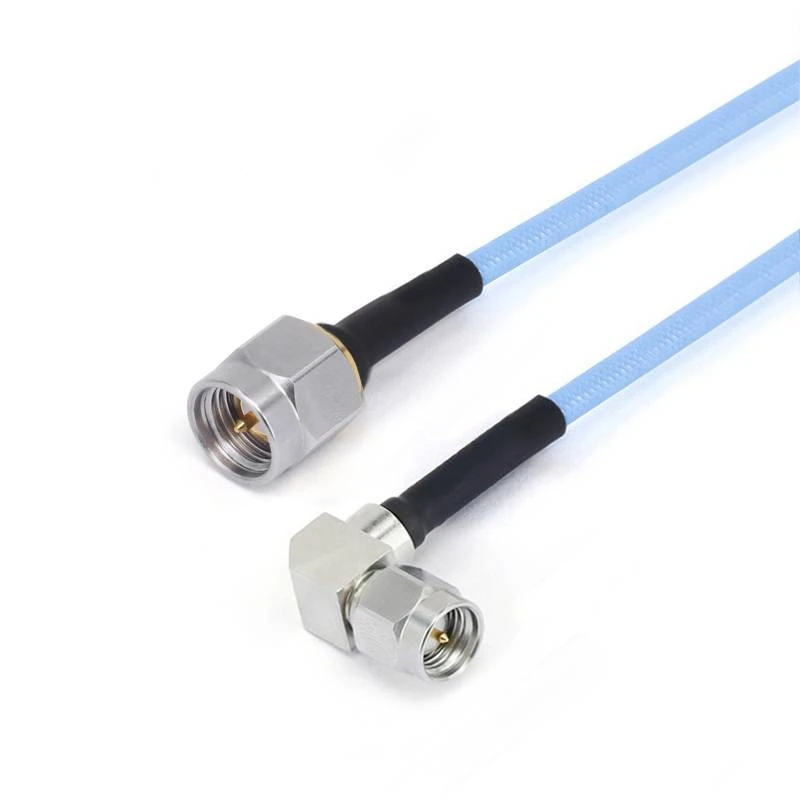

ga712-smmsmwm-xxx-18g-1
ga712-smwmgppf-xxx-18g-1 (1)

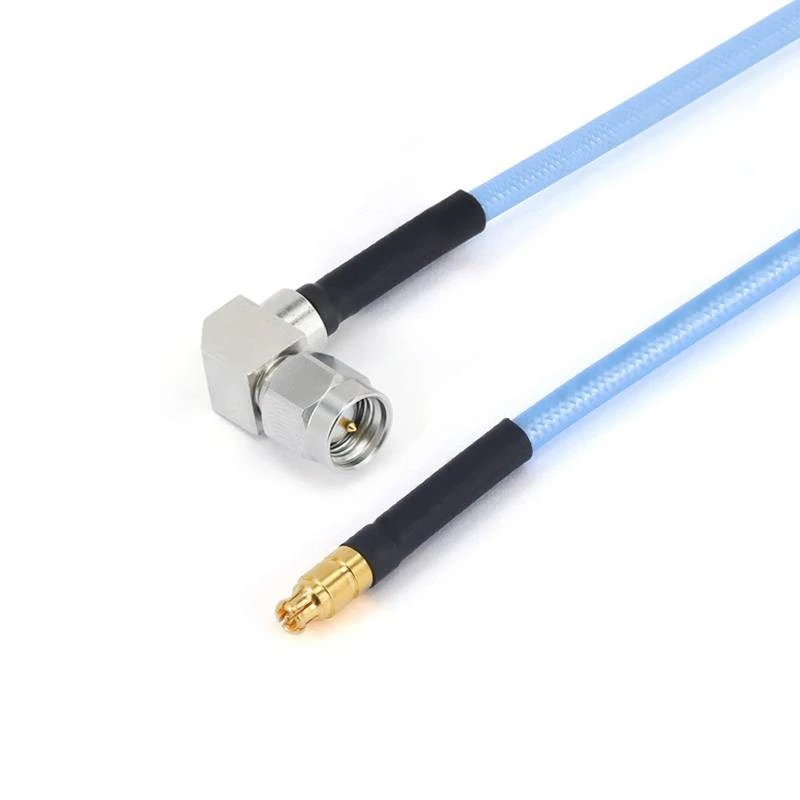

ga712-smwmgppf-xxx-18g-1

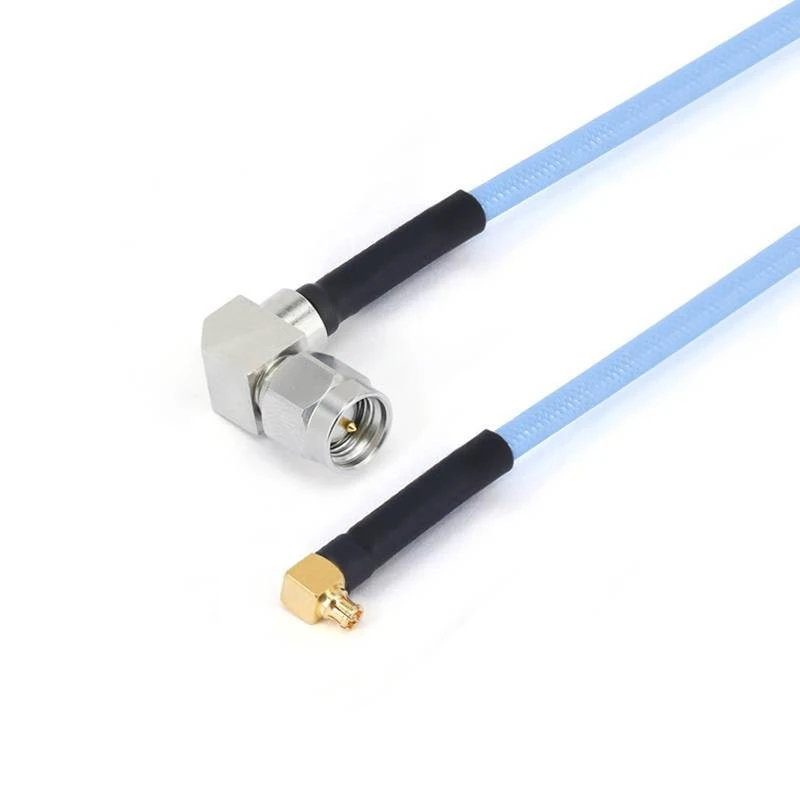

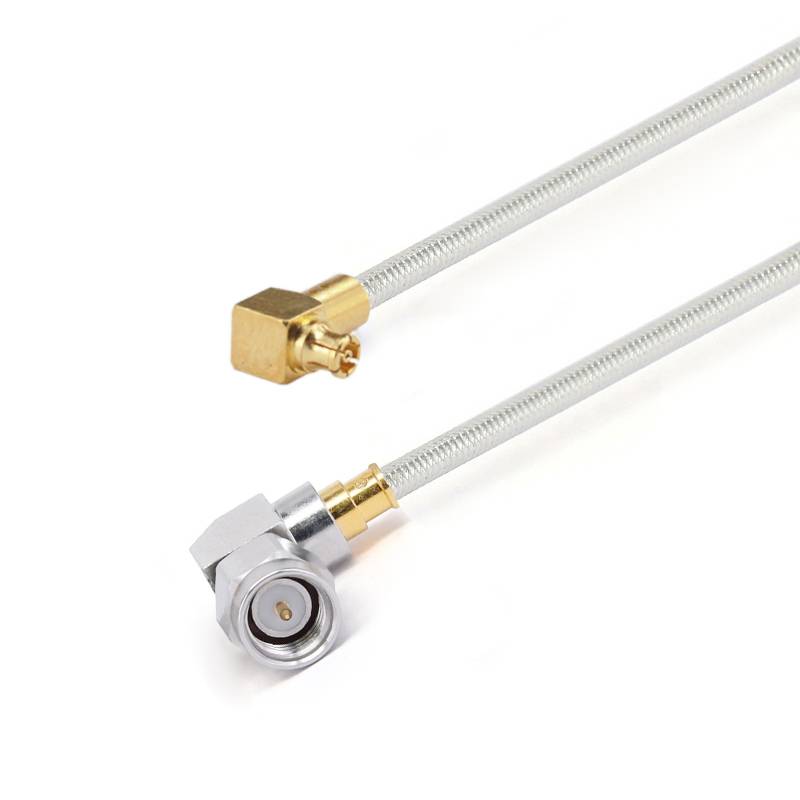

ga712-smwmgppwf-xxx-18g-1

Lắp ráp cáp có thể hình thành

Các bộ lắp ráp cáp có thể hình thành tay có thể thay đổi là một cụm cáp đồng trục bán linh hoạt hiệu suất cao, đóng vai trò quan trọng trong nhiều trường. Sản phẩm này được chế tạo bởi một nhóm chuyên nghiệp. Với thiết kế tuyệt vời và hiệu suất đáng tin cậy, nó đáp ứng nhu cầu của nhiều ngành công nghiệp. Có các thông số kỹ thuật cáp khác nhau có sẵn, chẳng hạn như 047 ", 086" và 141 ".

Gửi yêu cầu

Mô tả

Ngoài ra, sản phẩm cung cấp nhiều tùy chọn về các loại đầu nối, trở kháng, phân cực, phương pháp lắp, tiếp xúc và vật liệu nhà ở. Các loại đầu nối bao gồm 1,85mm, 2,4mm, 2,92mm, SMA, G3PO, GPPO, MMXP, v.v .; Trở kháng là 50 ohms, và độ phân cực là tiêu chuẩn. Có các phương pháp lắp đa dạng, và các tiếp điểm và vỏ được làm bằng các vật liệu như mạ đồng bằng vàng, đồng beryllium mạ vàng và thép không gỉ bị thụ động để đảm bảo độ dẫn điện tốt và khả năng chống ăn mòn.

Giới thiệu sản phẩm

Có những loạt như FR7 0 1 & fr7 0 2\/ruột -047- Form {{2 0}} 47 "sê -ri và fr711 & fr712\/ruột Sản phẩm từ loạt khác nhau khác nhau về kích thước cấu trúc và hiệu suất điện. Ví dụ, đường kính dây dẫn bên trong của FR701 & FR702\/ruột -047- sê -ri 047 "là 0,29 ± 0,0127mm, trong khi đó của FR711 & FR712\/ruột -085-}} Sự suy giảm tương ứng và dữ liệu năng lượng được cung cấp cho các tần số khác nhau. Ngoài ra còn có nhiều mô hình phổ biến và các chỉ số kỹ thuật có sẵn để đáp ứng các yêu cầu của các kịch bản ứng dụng khác nhau.

Về mặt hiệu suất điện, dây dẫn trung tâm là thép phủ đồng mạ bạc, kết hợp với chất cách điện PTFE rắn và dây dẫn bên ngoài dây đồng đóng hộp. Nó có tính năng điện dung thấp (95,1pf\/m), tốc độ lan truyền cao (70%) và hiệu quả che chắn tuyệt vời (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

Ứng dụng sản phẩm

Do đặc điểm của nó có thể uốn cong và có hiệu suất điện tuyệt vời, nó được sử dụng rộng rãi trong các lĩnh vực như giao tiếp, thiết bị điện tử, và kiểm tra và đo lường. Trong các kịch bản như ON - Phát hiện trang web của các mạng truyền thông và xử lý sự cố của thiết bị công nghiệp, cáp bán động được sử dụng làm cáp kết nối tạm thời. Chúng rất dễ mang và vận hành. Họ có thể nhanh chóng thiết lập các liên kết thử nghiệm giữa các thiết bị khác nhau, cho phép hoàn thành hiệu quả công việc phát hiện.

Ghi chú quan trọng

1. Đối với các cụm cáp có độ dài tùy chỉnh, xin đừng quên để lại thông tin độ dài của bạn trên trang thanh toán;
2. Tất cả các cụm cáp có thể được cung cấp với các cặp hoặc nhóm phù hợp với pha; Nếu bạn cần các dây cáp được khớp pha, vui lòng gửi email cho chúng tôi: sales@flexirf.com

Dữ liệu đặc tả sản phẩm

Cấu hình

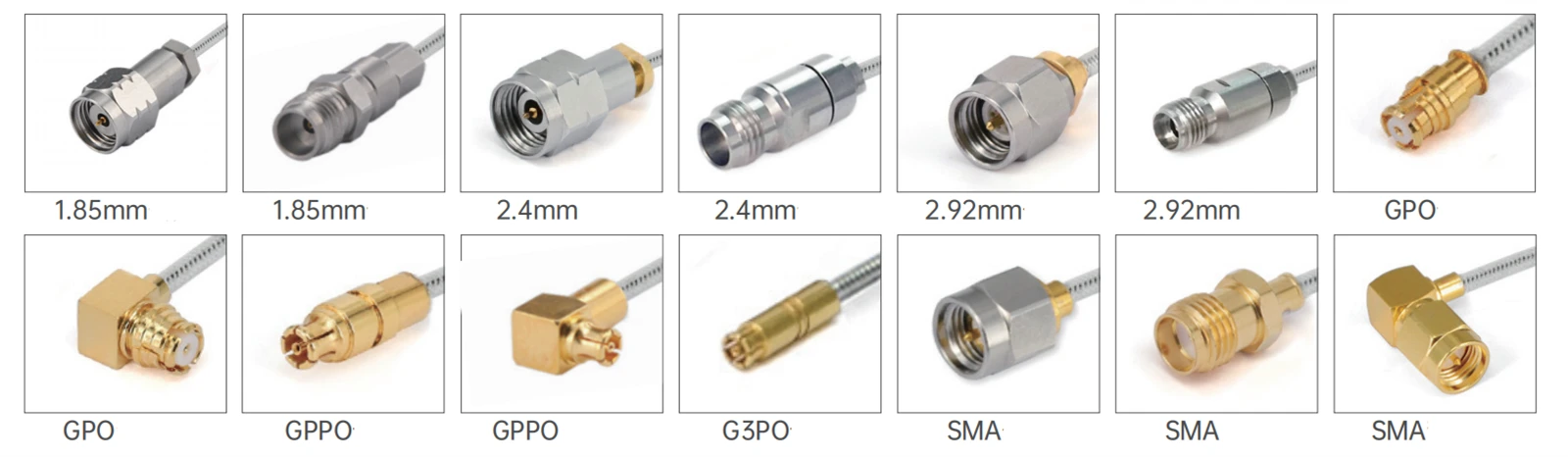

Đầu nối 1 Loại	1.85mm\/2,4mm\/2,92mm\/sma\/g3po\/gppo
Trở kháng đầu nối 1	50 ohms
Đầu nối 1 phân cực	Tiêu chuẩn
Kiểu kết nối 2	1,85mm\/2,4mm\/2,92mm\/sma\/g3po\/gppo\/
Trở kháng đầu nối 2	50 ohms
Đầu nối 2 phân cực	Tiêu chuẩn
Phương pháp gắn kết đầu nối	Không có
Phong cách cơ thể kết nối	Góc thẳng và phải
Thông tin tài liệu
Liên hệ trung tâm	Mạ vàng bằng đồng, mạ vàng đồng beryllium
Tiếp xúc bên ngoài	Vàng bằng đồng, mạ vàng đồng beryllium, thép không gỉ thụ động
Thân hình	Vàng bằng đồng, vàng beryllium, thép không gỉ bị động
Điện môi	PEI\/PTFE
Dữ liệu môi trường
Phạm vi nhiệt độ	-40 độ đến +165 độ
2011\/65\/EU (ROHS)	Tuân thủ
Thông số kỹ thuật cáp
Nhạc trưởng trung tâm	Copperweld mạ bạc
Điện môi	PTFE rắn
Áo khoác	Không hoặc fep
Điện dung (PF\/M)	95.1
Vận tốc lan truyền (%)	70
Hiệu quả che chắn	<-100dB @ 1GHz
Xử lý sức mạnh	1 0 watt @ 18GHz ở mực nước biển, VSWR1.0

Loại sản phẩm

FR701 & FR702\/GUT -047- Mẫu 047 "Lắp ráp cáp Series
	Đường kính vật liệu cấu trúc (mm)
	1	Dây dẫn bên trong	Thép bằng đồng mạ bạc	0.29±0.0127
	2	Người cách điện	PTFE rắn	0.94±0.0254
	3	Dây dẫn bên ngoài	Dây đồng đóng hộp	1.19±0.05
	4	Áo khoác	Fep	1.6±0.13

Suy giảm, sức mạnh (điều kiện thử nghiệm ở mực nước biển 20 độ)
Tần số (GHz)	0.5	1	5	10	20
Suy giảm (db\/m)	0.787	1.112	2.585	3.734	5.443
Sức mạnh (W)	67.4	47.4	20.7	14.4	9.9

Các mô hình phổ biến và các chỉ số kỹ thuật

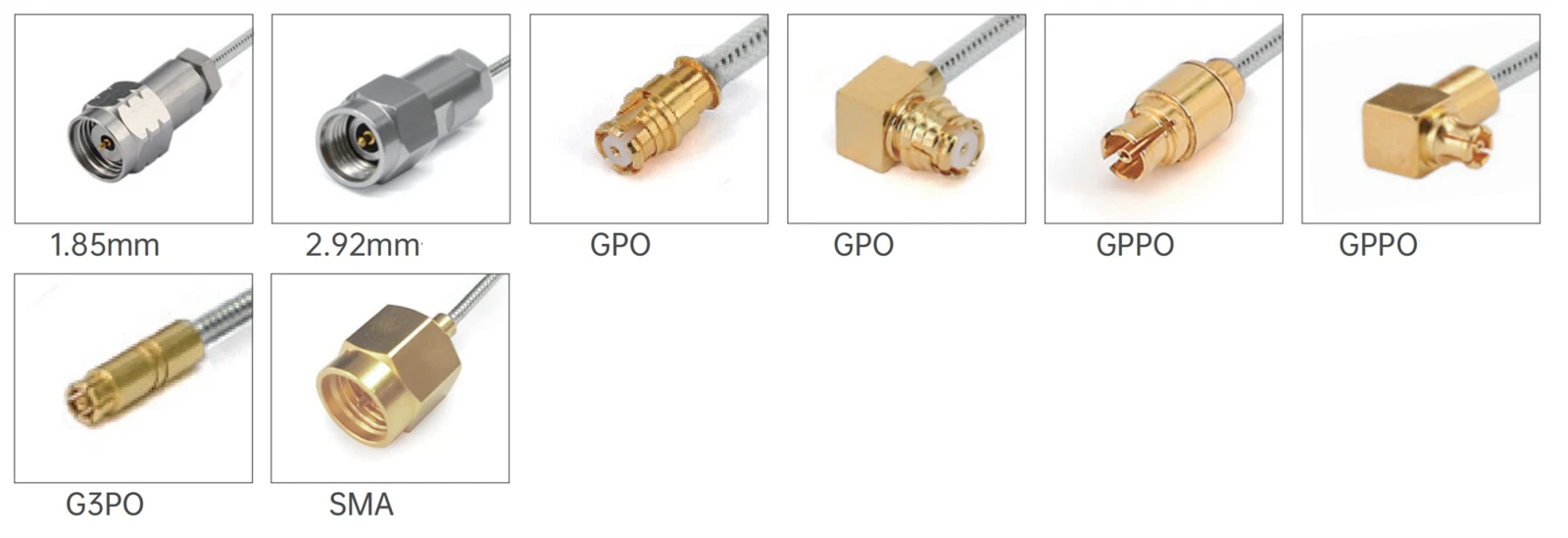

Hình ảnh	SKU	Đầu nối 1	Đầu nối 2	Tự do	Mất mát\/VSWR
	Fr 701-292 ff1g3pf-xxx	2,92mm cái có mặt bích 2 lỗ	G3PO (SMPS) nữ	DC -40 GHz	12db
	Fr 701-292 mg3pf-xxx	Nam 2,92mm	G3PO (SMPS) nữ	DC -40 GHz	12db
	Fr 701-292 fg3pf-xxx	Nữ 2,92mm	G3PO (SMPS) nữ	DC -40 GHz	12db
	Fr 701-185 mg3pf-xxx	Nam 1,85mm	G3PO (SMPS) nữ	DC -67 GHz	10db
	Fr 701-185 fg3pf-xxx	Nữ 1.85mm	G3PO (SMPS) nữ	DC -67 GHz	10db

FR711 & FR712\/GUT -085- Mẫu 086 "Lắp ráp cáp Series
	Đường kính vật liệu cấu trúc (mm)
	1	Dây dẫn bên trong	STEE đồng được mạ bạc	0.51±0.0127
	2	Người cách điện	PTFE rắn	1.69±0.0254
	3	Dây dẫn bên ngoài	Dây đồng đóng hộp	2.2±0.05
	4	Áo khoác	Fep	2.54

Suy giảm, sức mạnh (điều kiện thử nghiệm ở mực nước biển 20 độ)
Tần số (GHz)	0.4	1	5	10	18
Suy giảm (db\/m)	0.43	0.70	1.72	2.49	3.46
Sức mạnh (W)	253	157	69	47	33

Các mô hình phổ biến và các chỉ số kỹ thuật

Fr712\/ruột -085- forp-fep (với áo khoác FEP)
Hình ảnh	SKU	Đầu nối 1	Đầu nối 2	Tự do	Mất mát\/VSWR
	Fr 712- smmsmm-xxx	SMA nam	SMA nam	Dc -26. 5Ghz	1.35
	Fr 12- smmsmwm-xxx -18 g	SMA nam	SMA nam có góc vuông	DC -18 GHz	1.35
	Fr 712- smwmsmwm-xxx -18 g	SMA nam có góc vuông	SMA nam có góc vuông	DC -18 GHz	1.40
	Fr 712- smmgpf-xxx	SMA nam	GPO (SMP) Nữ	Dc -26. 5Ghz	1.35
	Fr 712- smmgpwf-xxx	SMA nam	Nữ GPO (SMP) có góc vuông	Dc -26. 5Ghz	1.40
	Fr 712- smmgppf-xxx	SMA nam	GPPO (Mini-Smp) nữ	Dc -26. 5Ghz	1.35
	Fr 712- smmgppwf-xxx	SMA nam	Nữ GPPO (mini-Smp) có góc vuông	Dc -26. 5Ghz	1.40
	Fr 712- smwmgppf-xxx -18 g	SMA nam có góc vuông	GPPO (Mini-Smp) nữ	DC -18 GHz	15db
	Fr 712- smwmgppwf-xxx -18 g	SMA nam có góc vuông	Nữ GPPO (mini-Smp) có góc vuông	DC -18 GHz	15db
	Fr 712- smfgpf-xxx	Nữ SMA	GPO (SMP) Nữ	DC -18 GHz	1.35
	Fr 712- smffgpf-xxx	SMA Nữ có mặt bích 4 lỗ	GPO (SMP) Nữ	DC -18 GHz	1.35
	Fr 712- SMFGPPF-XXX	Nữ SMA	GPPO (Mini-Smp) nữ	Dc -26. 5Ghz	1.40
	Fr 712- smffgppf-xxx	SMA Nữ có mặt bích 4 lỗ	GPPO (Mini-Smp) nữ	Dc -26. 5Ghz	1.40
	Fr 712-292 m292m-xxx	Nam 2,92mm	Nam 2,92mm	DC - 40 GHz	1.44
	Fr 712-292 mgpf-xxx	Nam 2,92mm	GPO (SMP) Nữ	DC - 40 GHz	10db
	Fr 712-292 mgpwf-xxx	Nam 2,92mm	Nữ GPO (SMP) có góc vuông	DC - 40 GHz	10db
	Fr 712-292 fgpf-xxx	Nữ 2,92mm	GPO (SMP) Nữ	DC - 40 GHz	10db
	Fr 712-292 ffgpf-xxx	2,92mm nữ với mặt bích 4 lỗ	GPO (SMP) Nữ	DC - 40 GHz	10db
	Fr 712-292 MGPPF-XXX	Nam 2,92mm	GPPO (Mini-Smp) nữ	DC - 40 GHz	14db
	Fr 712-292 mGPPWF-XXX	Nam 2,92mm	Nữ GPPO (mini-Smp) có góc vuông	DC - 40 GHz	14db
	Fr 712-292 fgppf-xxx	Nữ 2,92mm	GPPO (Mini-Smp) nữ	DC - 40 GHz	14db
	Fr 712-292 ffgppf-xxx	2,92mm nữ với mặt bích 4 lỗ	GPPO (Mini-Smp) nữ	DC - 40 GHz	14db
	Fr 712-292 mg3pf-xxx	Nam 2,92mm	G3PO (SMPS) nữ	DC - 40 GHz	12db
	Fr 712-292 fg3pf-xxx	Nữ 2,92mm	G3PO (SMPS) nữ	DC - 40 GHz	12db
	Fr 712-292 ffg3pf-xxx	2,92mm nữ với mặt bích 4 lỗ	G3PO (SMPS) nữ	DC - 40 GHz	12db
	Fr 712-185 mg3pf-xxx	Nam 1,85mm	G3PO (SMPS) nữ	DC - 67 GHz	10db
	Fr 712-185 fg3pf-xxx	Nữ 1.85mm	G3PO (SMPS) nữ	DC - 67 GHz	10db
	Fr 712-185 ffg3pf-xxx	Nữ 1,85mm với mặt bích 4 lỗ	G3PO (SMPS) nữ	DC - 67 GHz	10db

Fr711\/ruột -085- (không có áo khoác FEP)
Hình ảnh	SKU	Đầu nối 1	Đầu nối 2	Tự do	Mất mát\/VSWR
	Fr 711- smmsmm-xxx	SMA nam	SMA nam	Dc -26. 5Ghz	1.35
	Fr 11- smmsmwm-xxx -18 g	SMA nam	SMA nam có góc vuông	DC -18 GHz	1.35
	Fr 711- smwmsmwm-xxx -18 g	SMA nam có góc vuông	SMA nam có góc vuông	DC -18 GHz	1.40
	Fr 711- smwmgppwf-xxx -18 g	SMA nam có góc vuông	Nữ GPPO (mini-Smp) có góc vuông	DC -18 GHz	1.40
	Fr 711-292 mmmpxm-xxx	Nam 2,92mm	MMPX nam	DC -40 GHz	14db
	R 711-292 mmmpxf-xxx	Nam 2,92mm	Nữ MMPX	DC -40 GHz	14db
	Fr 711-24 mmmpxm-xxx	Nam 2,4mm	MMPX nam	DC -50 GHz	12db
	Fr 711-24 mmmpxf-xxx	Nam 2,4mm	Nữ MMPX	DC -50 GHz	12db
	Fr 711-185 mmmpxm-xxx	Nam 1,85mm	MMPX nam	DC -67 GHz	10db
	Fr 711-185 mmmpxf-xxx	Nam 1,85mm	Nữ MMPX	DC -67 GHz	10db
	Fr 711-185 mg3pf-xxx	Nam 1,85mm	G3PO (SMPS) Nữ giới	DC -67 GHz	10db
	Fr 711-185 fg3pf-xxx	Nữ 1.85mm	G3PO (SMPS) Nữ giới	DC -67 GHz	10db
	Fr 711-185 ffg3pf-xxx	Nữ 1,85mm với mặt bích 4 lỗ	G3PO (Bộ nguồn chuyển mạch) Nữ giới	DC -67 GHz	10db
