Lắp ráp cáp bán cứng

Các cụm cáp bán cứng là các sản phẩm hiệu suất cao được sử dụng rộng rãi trong các trường tần số vô tuyến (RF) và lò vi sóng, có khả năng đáp ứng nhiều yêu cầu truyền tín hiệu và kết nối phức tạp .

Gửi yêu cầu

Mô tả

Lắp ráp cáp bán cứng

Các cụm cáp bán cứng là các sản phẩm hiệu suất cao được sử dụng rộng rãi trong các trường tần số radio (RF) và lò vi sóng, có khả năng đáp ứng nhiều yêu cầu truyền tín hiệu và kết nối phức tạp . Truyền . Do đó, nó phù hợp với các hệ thống dây phức tạp với các yêu cầu ổn định cao .

Giới thiệu sản phẩm

Sản phẩm đi kèm trong một loạt các mô hình . lấy chuỗi FR710S & FR710/ruột - 085 086 "làm ví dụ . Các mô hình khác nhau phù hợp với các phạm vi tần số khác nhau. 26,5GHz và tỷ lệ sóng đứng/mất điện áp trở lại của 1.30.

Tiếp xúc trung tâm được làm bằng đồng thau mạ vàng hoặc đồng beryllium mạ vàng . cho tiếp xúc bên ngoài, bạn có thể chọn từ đồng thau mạ vàng, đồng mạ vàng đồng được chọn PTFE . Dây dẫn trung tâm của cáp là thép phủ đồng mạ bạc và lớp cách điện là PTFE rắn . Vỏ bọc có thể làm không có vật liệu hoặc FEP, đảm bảo hiệu suất truyền tín hiệu

Ứng dụng sản phẩm

Do hiệu suất tuyệt vời của chúng, các cụm cáp bán cứng đóng vai trò quan trọng trong nhiều lĩnh vực với các yêu cầu nghiêm ngặt đối với truyền tín hiệu . Chúng được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như truyền thông, điện tử và hàng không vũ trụ .

Thiết bị chiến tranh điện tử cần vận hành trong môi trường giao thoa điện từ cường độ cao . Hiệu quả che chắn cao và hiệu suất điện ổn định của các cụm cáp bán cứng làm cho chúng trở thành một lựa chọn lý tưởng cho các kết nối nội bộ trong thiết bị chiến tranh điện tử .}}}}

Trong các hệ thống phức tạp của tàu vũ trụ, các cụm cáp bán cứng được sử dụng để kết nối các thiết bị và thiết bị khác nhau .

Ghi chú quan trọng

1. Đối với các cụm cáp độ dài tùy chỉnh, xin đừng quên để lại thông tin độ dài của bạn trên trang thanh toán;
2. Tất cả các cụm cáp có thể được cung cấp với các cặp hoặc nhóm phù hợp với pha; Nếu bạn cần các dây cáp được khớp pha, vui lòng gửi email cho chúng tôi: sales@flexirf.com

Dữ liệu đặc tả sản phẩm

Cấu hình

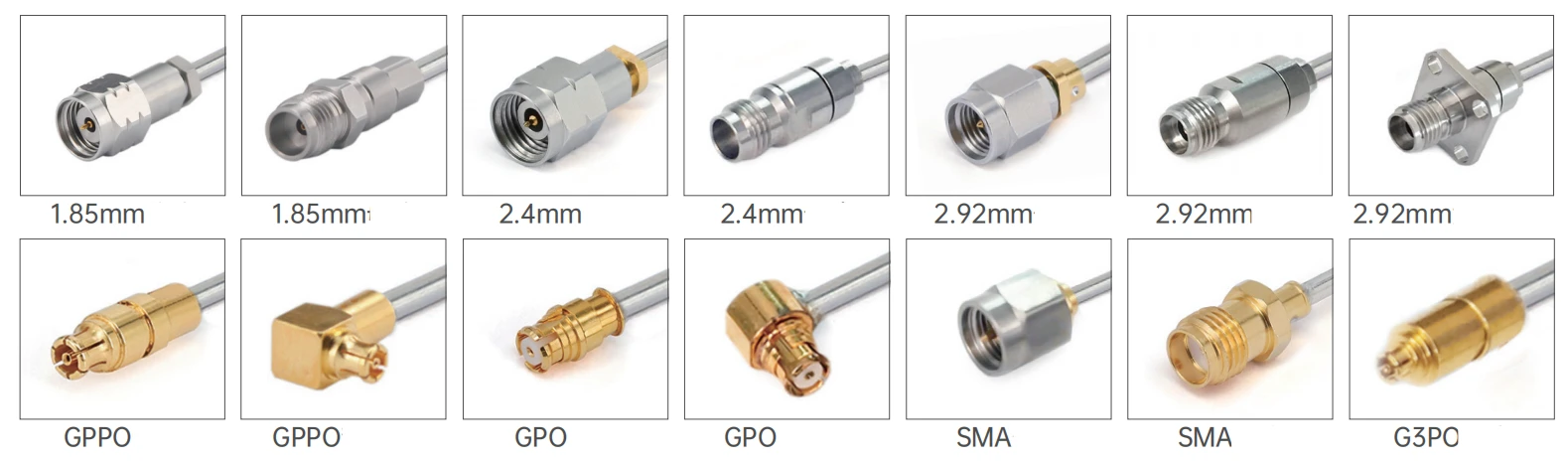

Đầu nối 1 Loại	1.85mm/2,4mm/2,92mm/sma/g3po/gppo
Trở kháng đầu nối 1	50 ohms
Đầu nối 1 phân cực	Tiêu chuẩn
Kiểu kết nối 2	1,85mm/2,4mm/2,92mm/sma/g3po/gppo/
Trở kháng đầu nối 2	50 ohms
Đầu nối 2 phân cực	Tiêu chuẩn
Phương pháp gắn kết đầu nối	Không có
Phong cách cơ thể kết nối	Góc thẳng và phải
Thông tin tài liệu
Liên hệ trung tâm	Mạ vàng bằng đồng, mạ vàng đồng beryllium
Tiếp xúc bên ngoài	Vàng bằng đồng, mạ vàng đồng beryllium, thép không gỉ thụ động
Thân hình	Vàng bằng đồng, vàng beryllium, thép không gỉ bị động
Điện môi	PEI/PTFE
Dữ liệu môi trường
Phạm vi nhiệt độ	-40 độ đến +125 độ
2011/65/EU (ROHS)	Tuân thủ
Thông số kỹ thuật cáp
Nhạc trưởng trung tâm	Copperweld mạ bạc
Điện môi	PTFE rắn
Áo khoác	Không hoặc fep
Điện dung (PF/M)	95.1
Vận tốc lan truyền (%)	70
Hiệu quả che chắn	<-100dB @ 1GHz
Xử lý sức mạnh	10watt @ 18GHz ở mực nước biển, VSWR1.0

Loại sản phẩm

FR710S & FR710/GUT -085 086 "Lắp ráp cáp bán cứng Series
	Đường kính vật liệu cấu trúc (mm)
	1	Dây dẫn bên trong	Thép bằng đồng mạ bạc	0.51±0.0127
	2	Người cách điện	PTFE rắn	1.688±0.0254
	3	Dây dẫn bên ngoài	Đồng/đồng đóng hộp	2.2±0.05

Suy giảm, sức mạnh (điều kiện thử nghiệm ở mực nước biển 20 độ)
Tần số (GHz)	0.5	1	5	10	20
Suy giảm (db/m)	0.446	0.640	1.506	2.215	3.29
Sức mạnh (W)	190.3	133.2	57.2	39.3	26.7
Các mô hình phổ biến và các chỉ số kỹ thuật

Hình ảnh	SKU	Đầu nối 1	Đầu nối 2	Tự do	Trả lại tổn thất/VSWR

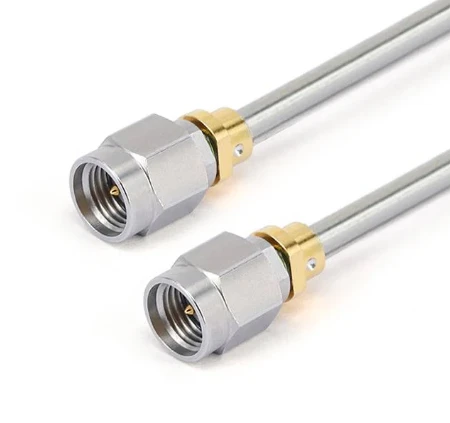

	FR710S-SMMSMM-XXX	SMA nam	SMA nam	DC -26.5 GHz	1.30

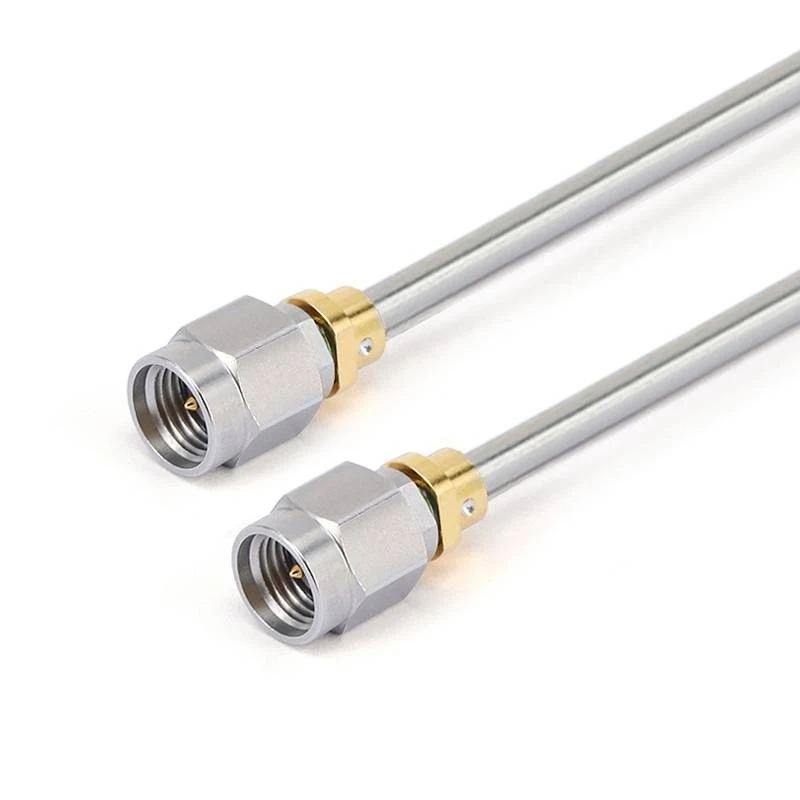

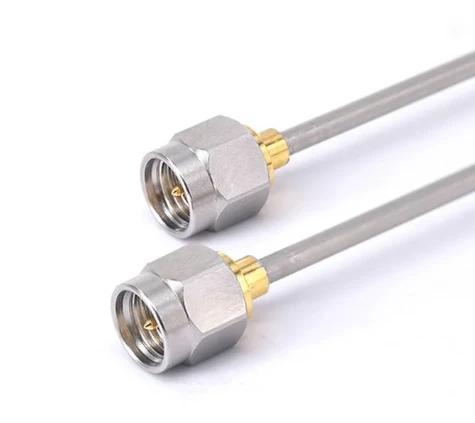

	FR710S -292 M292M-XXX	Nam 2,92mm	Nam 2,92mm	DC -40 GHz	1.35

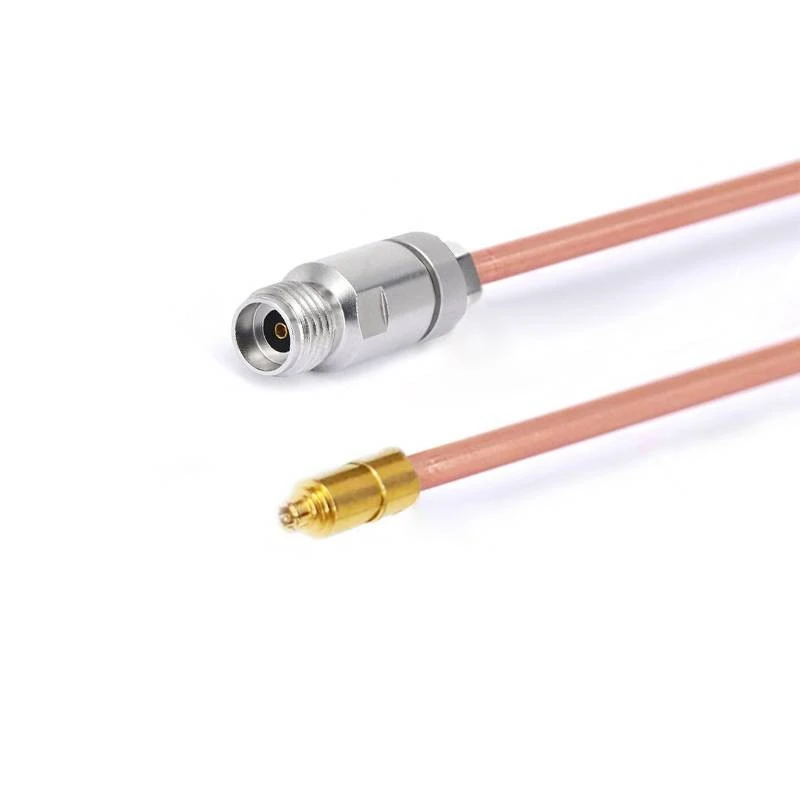

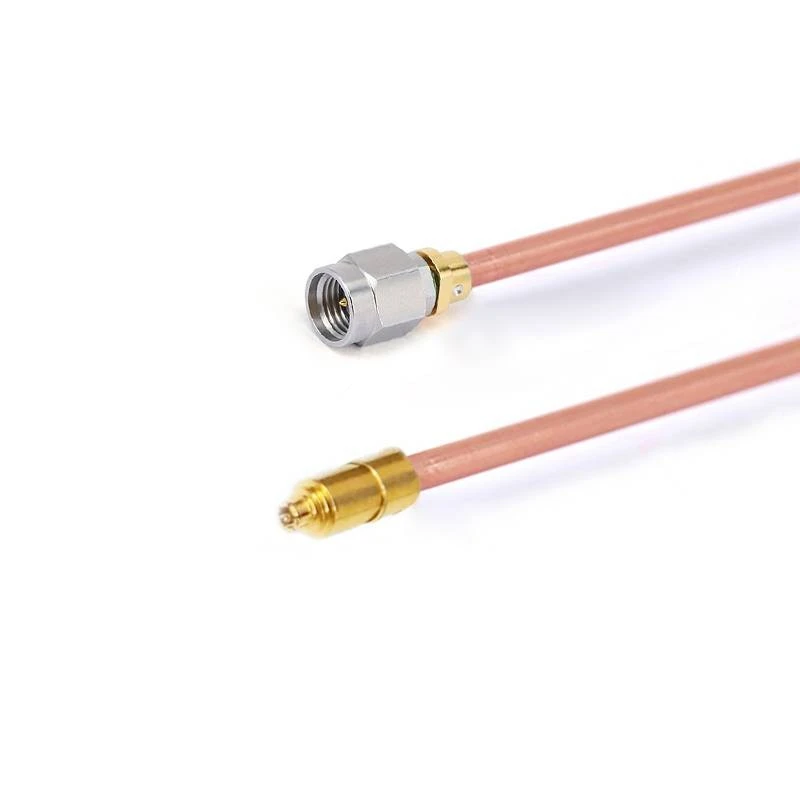

	Fr 710-292 mg3pf-xxx	Nam 2,92mm	G3PO (SMPS) nữ	DC -40 GHz	14db

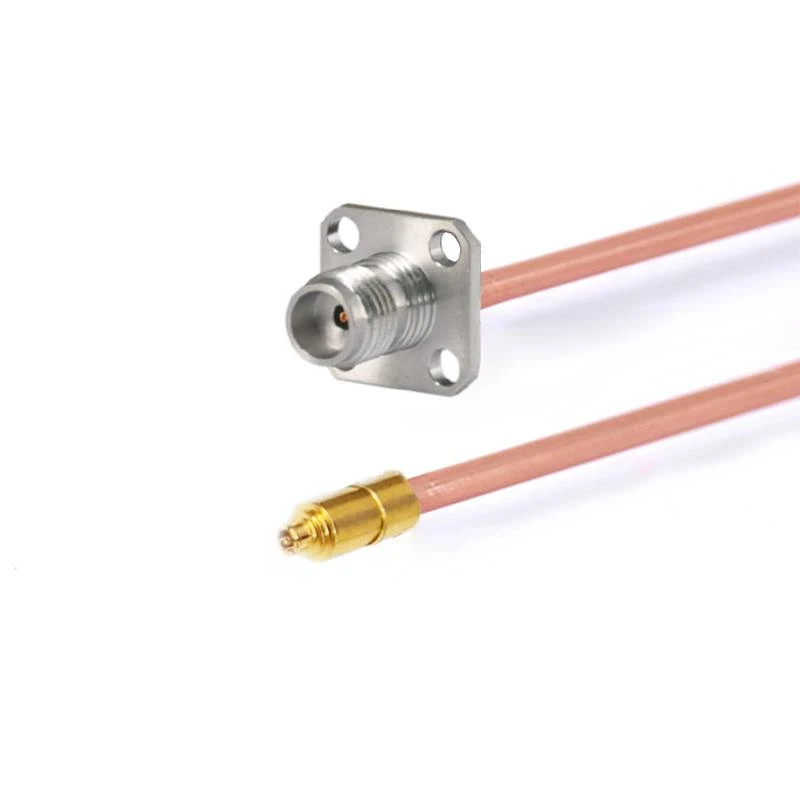

	Fr 710-292 ffg3pf-xxx	Nam 2,92mm với mặt bích 4 lỗ	G3PO (SMPS) nữ	DC -40 GHz	14db
	Fr 710-185 mg3pf-xxx	Nam 185mm	G3PO (SMPS) nữ	DC -67 GHz	10db
	Fr 710-185 fg3pf-xxx	Nữ 185mm	G3PO (SMPS) nữ	DC -67 GHz	10db
	Fr 710-185 ffg3pf-xxx	Nữ 185mm với mặt bích 4 lỗ	G3PO (SMPS) nữ	DC -67 GHz	10db

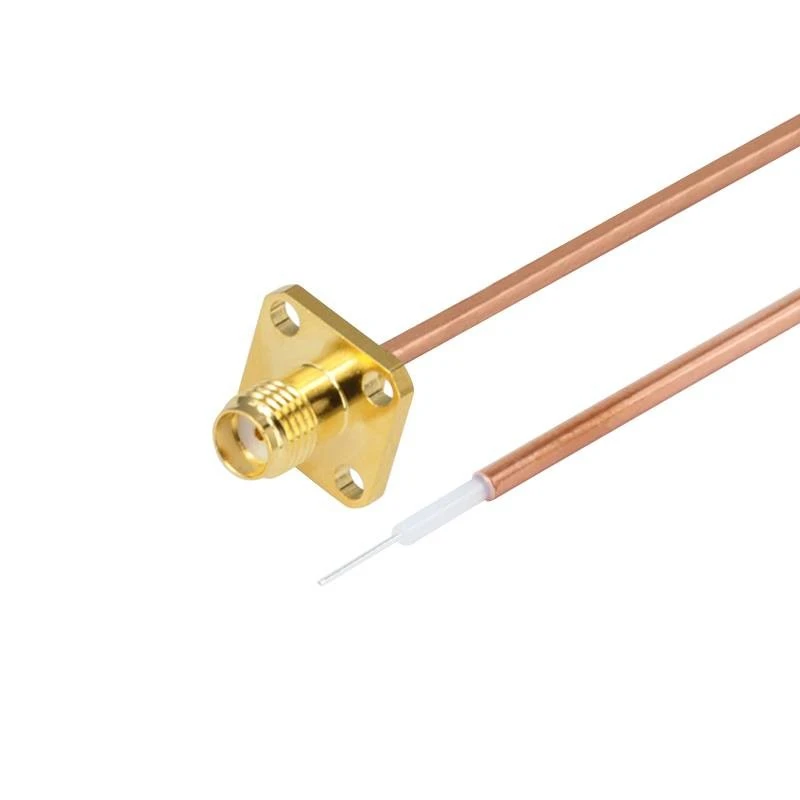

	Fr 710- smff 000- xxx	SMA Nữ có mặt bích 4 lỗ	Mở	DC -18 GHz	1.30
	Fr 710- smff 000- xxx	Nữ SMA	Mở	DC -18 GHz	1.30
	Fr 710-292 f 000- xxx	Nữ 2,92mm	Mở	DC -40 GHz	1.35

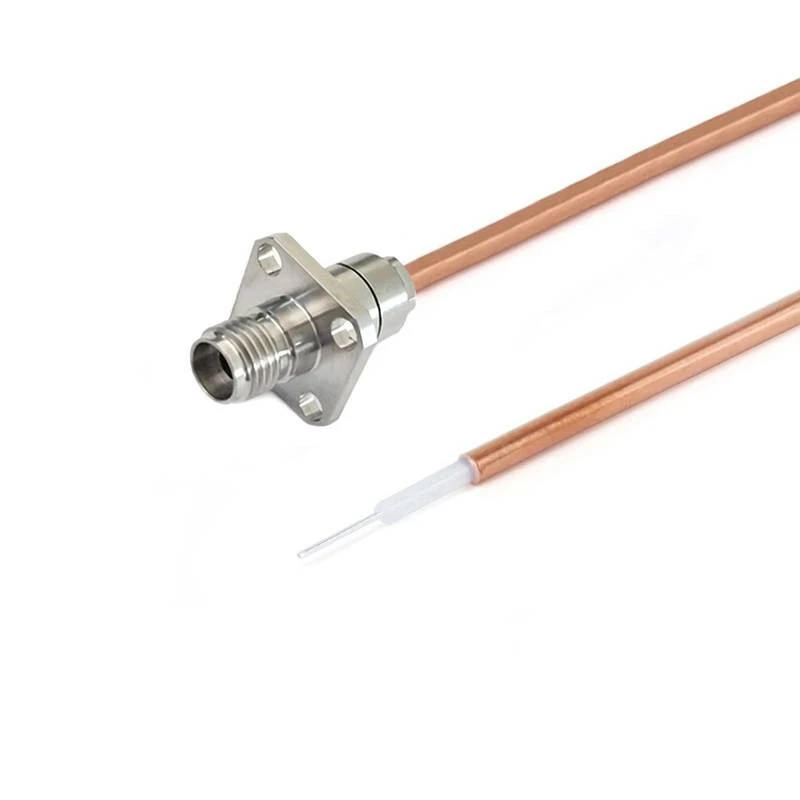

	Fr 710-292 f 000- xxx	2,92mm nữ với mặt bích 4 lỗ	Mở	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	Nữ 2,4mm	Mở	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	Nữ 2,4mm	Mở	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	Nữ 1.85mm	Mở	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	Nữ 1,85mm với mặt bích 4 lỗ	Mở	DC -67 GHz	1.50
