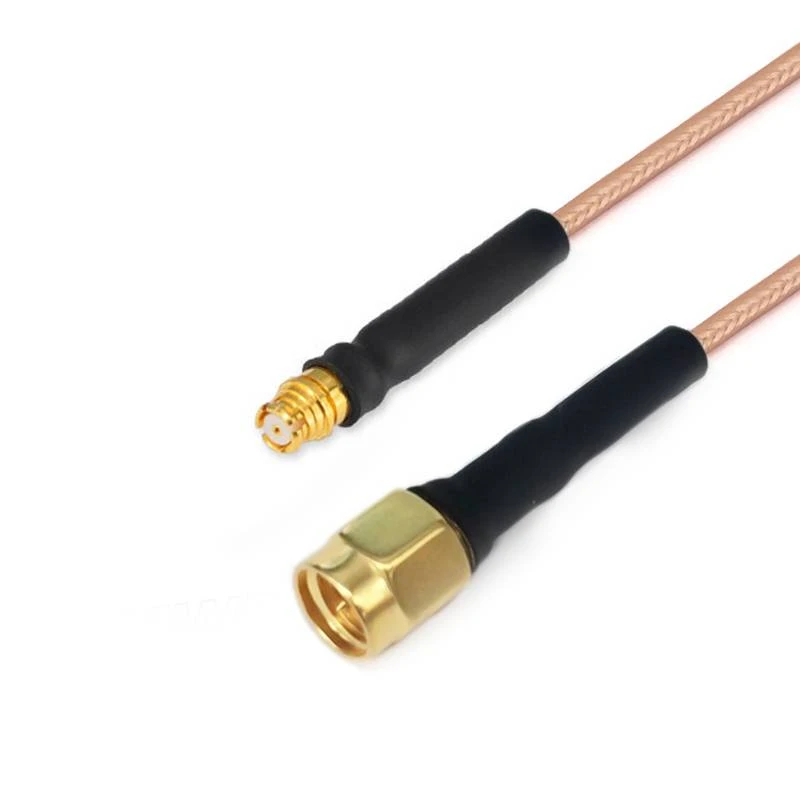

RG Series Cable Assemblies

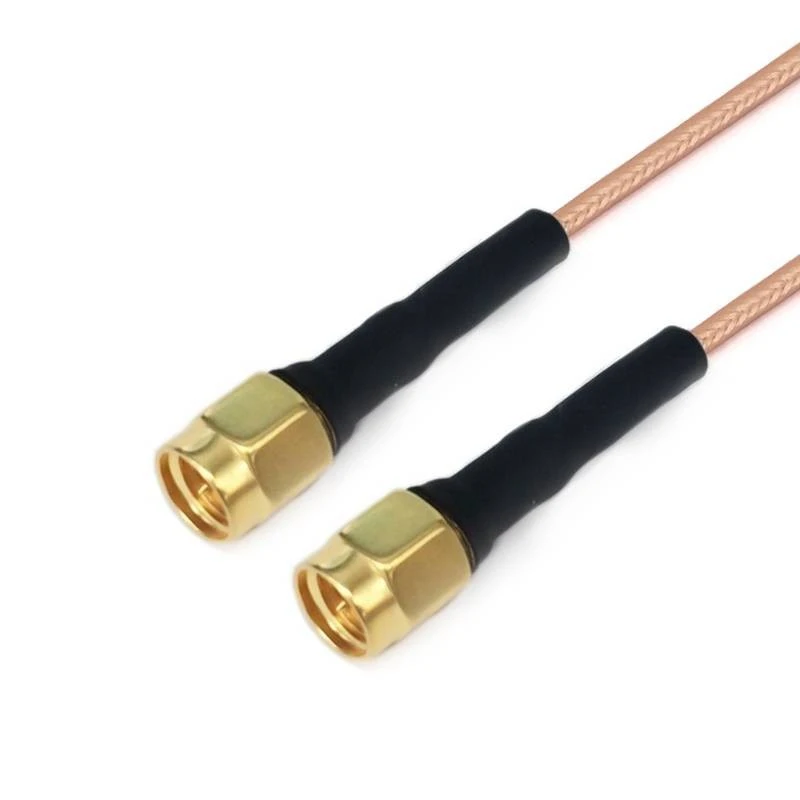

gar3-smmsmm-xxx-1

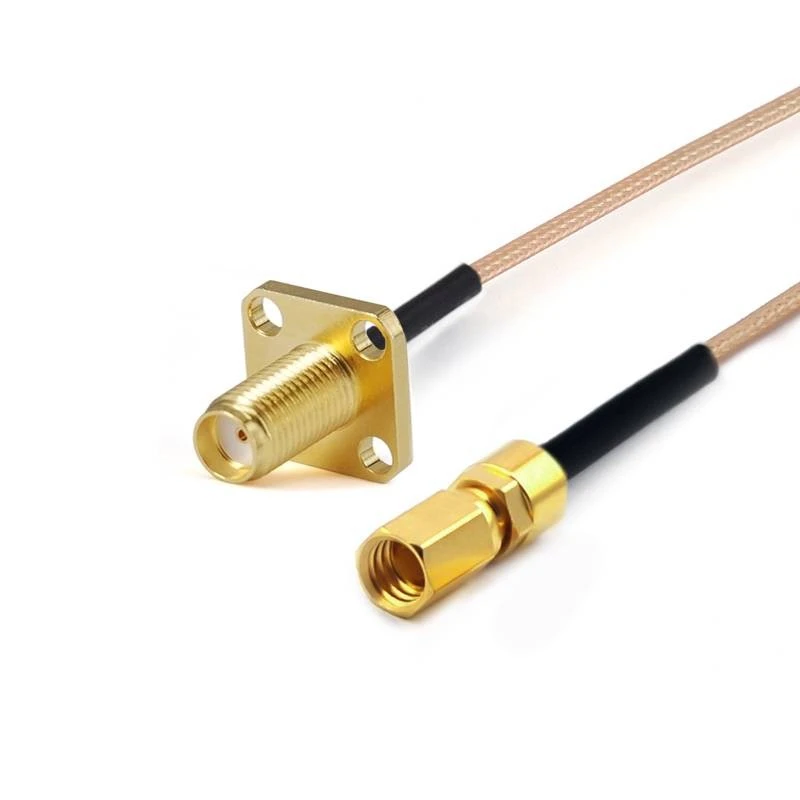

gar8-smffssmcf-xxx-1

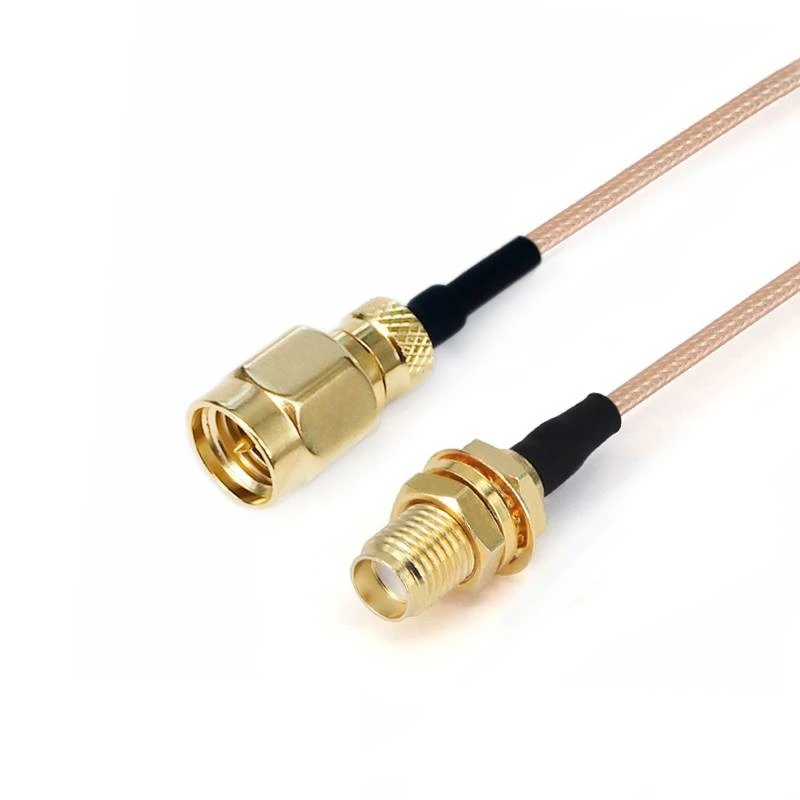

gar8-smmsmyf-xxx-1

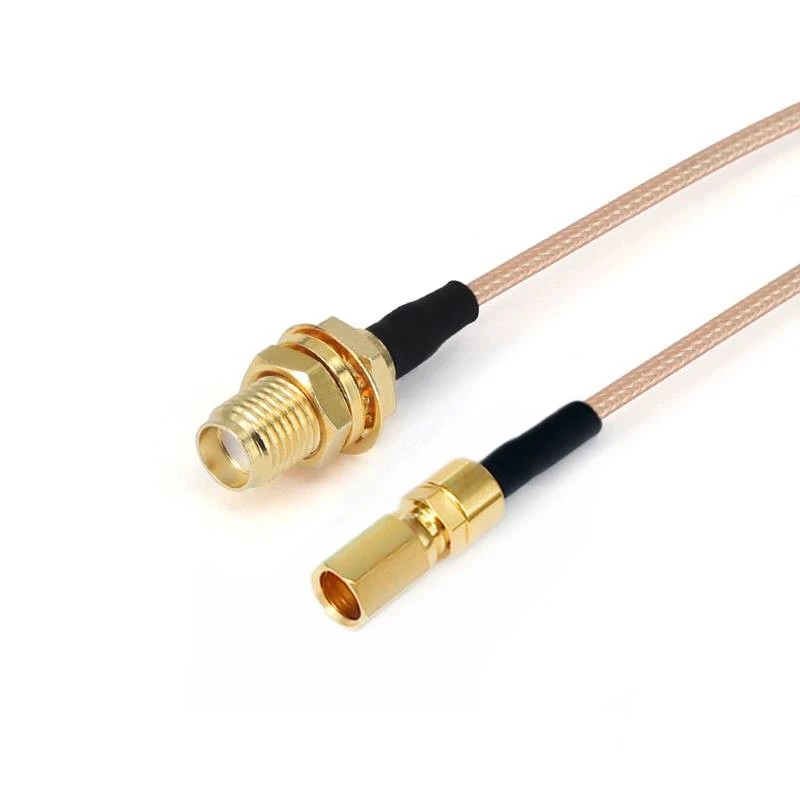

gar8-smyfssmcf-xxx-1

Lắp ráp cáp RG Series

Các tổ hợp cáp tần số thấp của RG (DC -3 GHz) là một loại thành phần cáp với các kịch bản ứng dụng và hiệu suất cụ thể . độ che phủ tần số của chúng bao gồm rõ

Gửi yêu cầu

Mô tả

Giới thiệu sản phẩm

Các tổ hợp cáp tần số thấp RG Series (DC -3 GHz) là một loại thành phần cáp với các kịch bản ứng dụng và hiệu suất cụ thể RG316 và RG 223.

Các cáp tần số thấp RG của Flexirf thể hiện khả năng miễn dịch giao thoa điện từ tuyệt vời và tính linh hoạt tốt . Chúng có trọng lượng nhẹ và có các tính chất như điện trở nhiệt độ cao, khả năng chống ẩm và khả năng chống ăn mòn .}

Tính năng cấu trúc sản phẩm

Các dây dẫn bên trong của cáp tần số thấp RG được làm bằng nhiều sợi bạc bằng bạc được phủ thép (SCC) . Vật liệu này không chỉ đảm bảo tính dẫn điện và tính linh hoạt tuyệt vời mà còn tăng cường hiệu suất truyền tín hiệu và khả năng chống ăn mòn thông qua quá trình mạ bạc {}}}}}

Điện môi:Polytetrafluoroethylen (PTFE) . PTFE sở hữu các đặc tính cách điện tuyệt vời, ổn định hóa học và điện trở nhiệt độ cao, có thể cách ly hiệu quả dây dẫn khỏi môi trường bên ngoài và giảm rò rỉ tín hiệu và can thiệp {}}}}}

Khiên:Được xây dựng với bện đồng mạ bạc (SPC) . Lớp che chắn này ngăn chặn hiệu quả nhiễu điện từ bên ngoài xâm nhập vào nội thất cáp trong khi ngăn chặn rò rỉ tín hiệu bên trong, đảm bảo truyền tín hiệu ổn định và nguyên vẹn .}}}

Ứng dụng sản phẩm

Trường điện tử công nghiệp:

Áp dụng cho các thiết bị tự động hóa công nghiệp, chẳng hạn như truyền tín hiệu tần số cao trong các cảm biến, hệ thống điều khiển công nghiệp và thiết bị giám sát, đáp ứng nhu cầu kiểm soát chính xác cao và thu thập dữ liệu trong môi trường công nghiệp .

Trường liên lạc:

Được sử dụng để thử nghiệm sản xuất các thiết bị truyền thông (như điện thoại di động, mô -đun WiFi, mô -đun GPS, cũng như kết nối tín hiệu giữa ăng -ten và mô -đun . Nó đảm bảo truyền tín hiệu ổn định trong DC -3

Ghi chú quan trọng

1. Để lắp ráp cáp độ dài tùy chỉnh, xin đừng quên để lại thông tin độ dài của bạn trên trang thanh toán;
2. Tất cả các cụm cáp có thể được cung cấp với các cặp hoặc nhóm phù hợp với pha; Nếu bạn cần các dây cáp được khớp pha, vui lòng gửi email cho chúng tôi: sales@flexirf.com

Dữ liệu đặc tả sản phẩm

Cấu hình

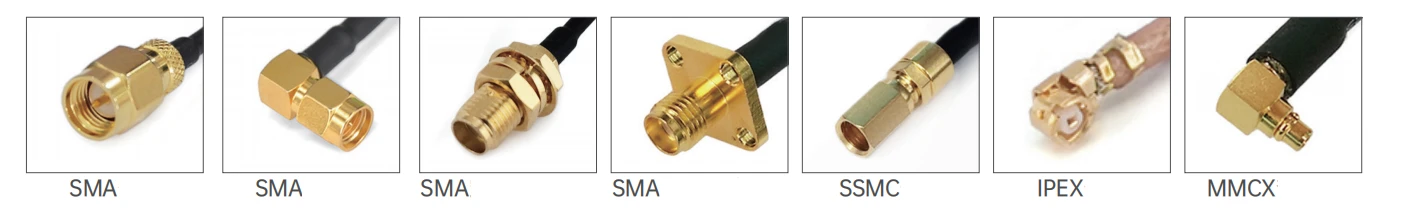

Đầu nối 1 Loại	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Trở kháng đầu nối 1	50 ohms
Đầu nối 1 phân cực	Tiêu chuẩn
Kiểu kết nối 2	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Trở kháng đầu nối 2	50 ohms
Đầu nối 2 phân cực	Tiêu chuẩn
Phương pháp gắn kết đầu nối	Không có
Phong cách cơ thể kết nối	Góc thẳng và phải
Thông tin tài liệu
Liên hệ trung tâm	Mạ vàng bằng đồng, mạ vàng đồng beryllium
Tiếp xúc bên ngoài	Vàng bằng đồng, mạ vàng đồng beryllium, thép không gỉ thụ động
Thân hình	Vàng bằng đồng, vàng beryllium, thép không gỉ bị động
Điện môi	PTFE
Dữ liệu môi trường
Phạm vi nhiệt độ	-40 độ đến +165 độ
2011/65/EU (ROHS)	Tuân thủ

Loại sản phẩm

FRR3/RG316 RG Series Lắp ráp (3GHz)
	Đường kính vật liệu cấu trúc (mm)
	1	Dây dẫn bên trong	Thép bằng đồng mạ bạc	7x0.17±0.05
	2	Người cách điện	PTFE	1.56±0.05
	3	Vùng che chắn bên trong	Dây đồng mạ bạc	1.95±0.05
	4	áo khoác	Fep	2.56±0.13

Suy giảm, sức mạnh (điều kiện thử nghiệm ở mực nước biển 20 độ)
Tần số (GHz)	0.1	0.4	0.9	1.5	2.5
Suy giảm (db/m)	0.27	0.54	0.82	1.06	1.39
Sức mạnh (W)	340	170	113	88	68

Tính chất điện và cơ học

Tần số (GHz)

Trở kháng (ω)

Tốc độ truyền

Điện dung

Che chắn

Nhiệt độ hoạt động

phạm vi

Bán kính uốn tối thiểu

Điện áp hoạt động

70%

94pf/m

>70db

-65 độ ~ +200 độ

15mm

1200V

Hình ảnh	SKU	Đầu nối 1	Đầu nối 2	Tự do	Mất mát/VSWR
	Frr 3- smmgpf-xxx	SMA nam	Nữ GPO	DC -3 GHz	1.25

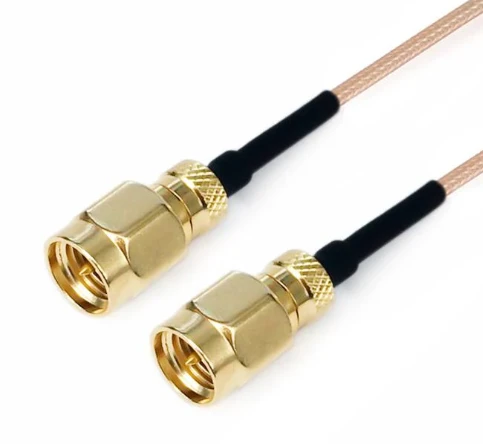

	Frr 3- smmsmm-xxx	SMA nam	SMA nam	DC -3 GHz	1.25

FRR8/RG178 RG Series Cáp Lắp ráp (3GHz)
	Đường kính vật liệu cấu trúc (mm)
	1	Dây dẫn bên trong	Thép bằng đồng mạ bạc	7x0.102±0.05
	2	Người cách điện	PTFE	0.86±0.05
	3	Vùng che chắn bên trong	Dây đồng mạ bạc	1.30±0.05
	4	áo khoác	Fep	1.86±0.13

Suy giảm, sức mạnh (điều kiện thử nghiệm ở mực nước biển 20 độ)
Tần số (GHz)	0.1	0.4	1	2	3
Suy giảm (db/m)	0.45	0.92	1.45	2.0	2.6
Sức mạnh (W)	340	170	113	88	68
