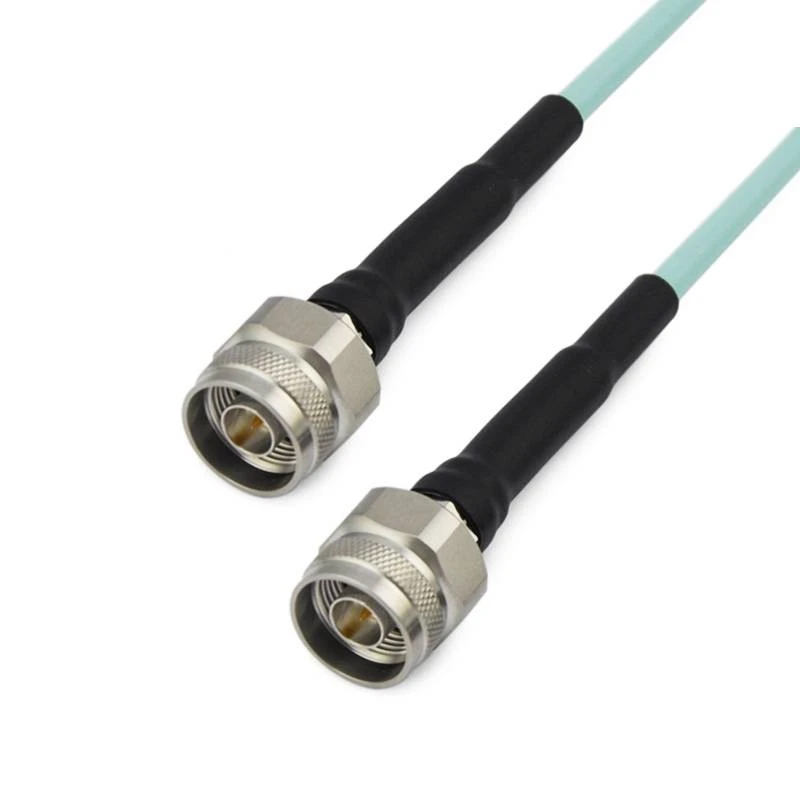

gaa3-nmnm-xxx-1

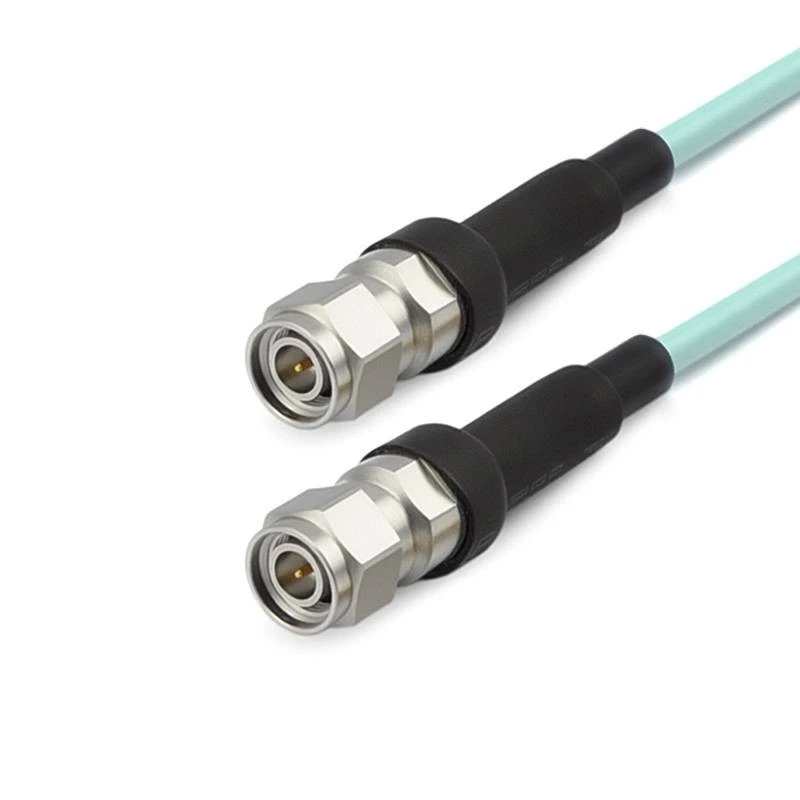

gaa3-tncmtncm-xxx-1

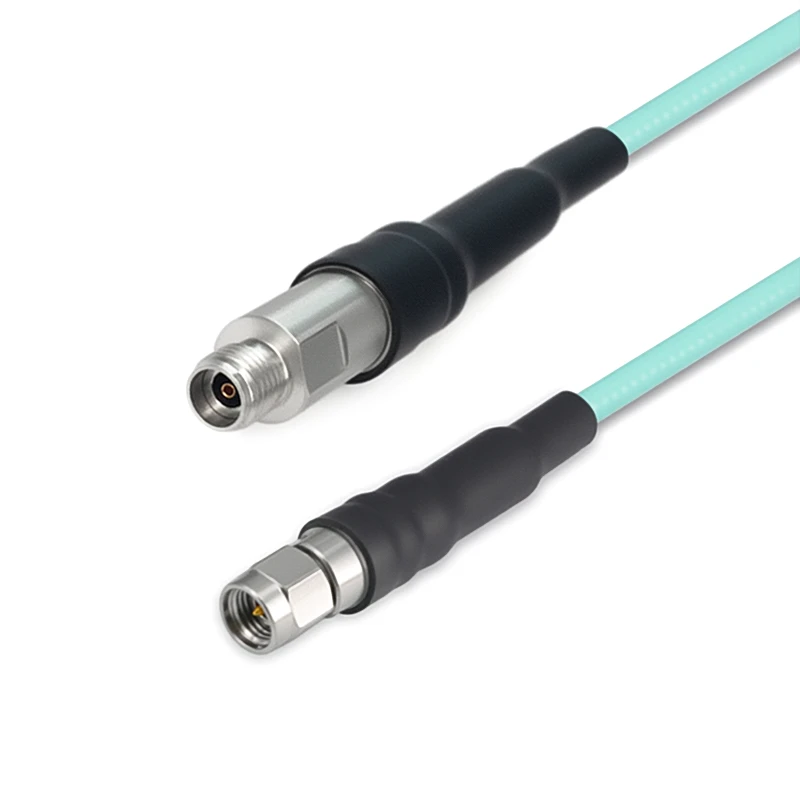

gau1-292m292f-xxx-1

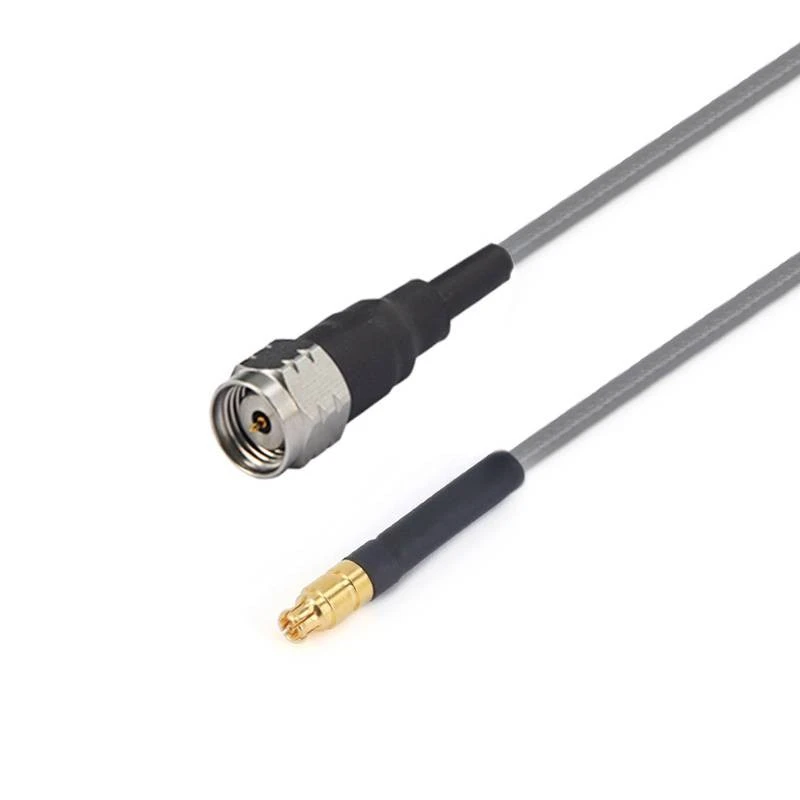

gau2-185mgppf-xxx-7

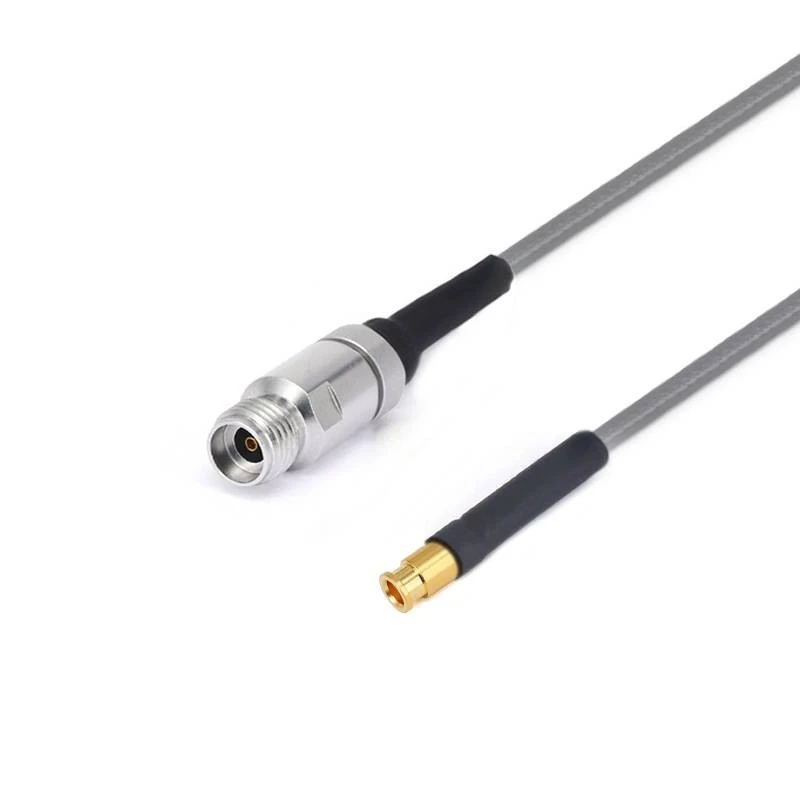

gau2-292fmmpxf--1

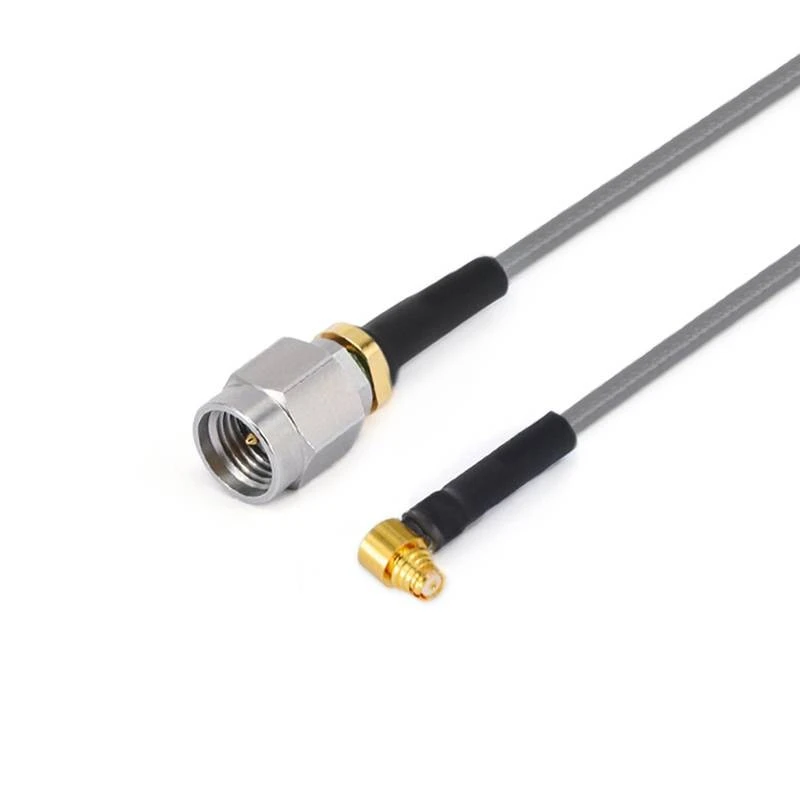

gau2-292mgpwf-xxx-1

Sê -ri ổn định giai đoạn mất thấp

Gửi yêu cầu

Mô tả

Giới thiệu sản phẩm

Trong các trường cắt giảm ngày nay như giao tiếp, kiểm tra điện tử và đo lường, tính ổn định của truyền tín hiệu và đặc điểm tổn thất thấp đã trở thành các yếu tố cốt lõi xác định hiệu suất của các hệ thống và các yêu cầu liên quan đang ngày càng nghiêm ngặt. Biên độ tổn thất thấp - và - các cụm cáp ổn định nổi bật với hiệu suất phi thường của chúng, đóng một vai trò quan trọng trong nhiều kịch bản ứng dụng và đặt nền tảng vững chắc để đạt được truyền tín hiệu chính xác và hiệu quả.

Tính năng cấu trúc sản phẩm

Đặc điểm tổn thất thấp xuất sắc:

Họ thể hiện hiệu suất tổn thất thấp cực kỳ nổi bật trong các điều kiện tần số khác nhau. Lấy mô hình FRU1\/GT147A (40GHz) làm ví dụ, ngay cả trong môi trường tần số cao lên tới 40GHz, sự suy giảm của nó chỉ là 2,85 dB mỗi mét.

Tính ổn định giai đoạn tuyệt vời:

Họ có các đặc điểm pha ổn định cao. Ví dụ, khi Fru1\/GT147A hoạt động ở tần số 10GHz, độ ổn định pha cơ học của nó có thể đạt 10GHz\/3 độ; Khi tần số là 18GHz, nó có thể đạt 18GHz\/5 độ. Pha ổn định như vậy có thể triệt tiêu một cách hiệu quả các dao động pha trong quá trình truyền tín hiệu, phần lớn tránh biến dạng tín hiệu và nhiễu gây ra bởi các pha không ổn định. Đối với các hệ thống truyền thông và thiết bị thử nghiệm với các yêu cầu cực kỳ cao về độ chính xác pha, đặc tính này là chìa khóa để đảm bảo hoạt động ổn định và hiệu suất cao của các hệ thống.

Phạm vi bảo hiểm tần số rộng:

Các sản phẩm có phạm vi bảo hiểm tần số rộng, kéo dài từ dòng điện trực tiếp (DC) đến 110GHz. Các mô hình khác nhau của các cụm cáp có thể được điều chỉnh chính xác với các phạm vi tần số khác nhau để đáp ứng các yêu cầu ứng dụng khác nhau.

Ứng dụng sản phẩm

Trong thử nghiệm buồng vi sóng, họ kết nối các thiết bị và thiết bị thử nghiệm được kiểm tra và các đặc điểm truyền tín hiệu ổn định của chúng đảm bảo độ chính xác và độ tin cậy của kết quả kiểm tra. Là các thành phần kết nối chính trong các công cụ như máy phân tích mạng và máy phân tích phổ, họ đảm bảo đo lường chính xác các tín hiệu yếu của các công cụ, cung cấp hỗ trợ mạnh mẽ cho việc nghiên cứu và phát triển các sản phẩm điện tử và kiểm tra chất lượng.

Ghi chú quan trọng

1. Đối với các cụm cáp có độ dài tùy chỉnh, xin đừng quên để lại thông tin độ dài của bạn trên trang thanh toán;
2. Tất cả các cụm cáp có thể được cung cấp với các cặp hoặc nhóm phù hợp với pha; Nếu bạn cần các dây cáp được khớp pha, vui lòng gửi email cho chúng tôi: sales@flexirf.com

Dữ liệu đặc tả sản phẩm

Cấu hình

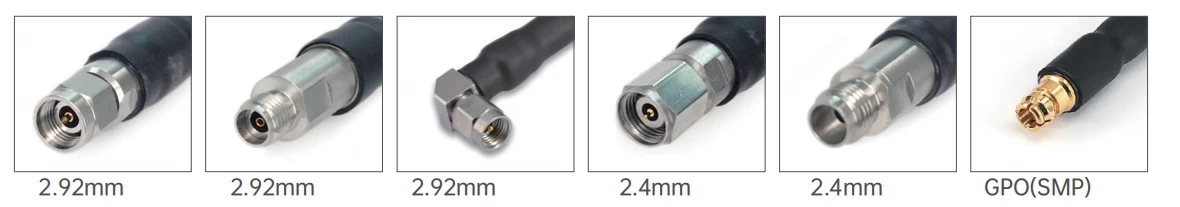

Đầu nối 1 Loại	1.85mm\/2,4mm\/2,92mm\/sma\/g3po\/gppo\/n\/tnc
Trở kháng đầu nối 1	50 ohms
Đầu nối 1 phân cực	Tiêu chuẩn
Kiểu kết nối 2	1.85mm\/2,4mm\/2,92mm\/sma\/g3po\/gppo\/n\/tnc
Trở kháng đầu nối 2	50 ohms
Đầu nối 2 phân cực	Tiêu chuẩn
Phương pháp gắn kết đầu nối	Không có
Phong cách cơ thể kết nối	Góc thẳng và phải
Thông tin tài liệu
Liên hệ trung tâm	Mạ vàng bằng đồng, mạ vàng đồng beryllium
Tiếp xúc bên ngoài	Vàng bằng đồng, mạ vàng đồng beryllium, thép không gỉ thụ động
Thân hình	Vàng bằng đồng, vàng beryllium, thép không gỉ bị động
Điện môi	PEI\/PTFE
Dữ liệu môi trường
Phạm vi nhiệt độ	-40 độ đến +165 độ
2011\/65\/EU (ROHS)	Tuân thủ

Loại sản phẩm

Fru1\/GT147A Lắp ráp cáp pha ổn định tổn thất thấp (40GHz)
	Đường kính vật liệu cấu trúc (mm)
	1	Dây dẫn bên trong	Thép bằng đồng mạ bạc	0.91±0.05
	2	Người cách điện	PTFE rắn	2.69±0.05
	3	Vùng che chắn bên trong	Băng đồng mạ bạc	2.86±0.05
	4	Che chắn bên ngoài	Dây bện bằng đồng mạ bạc	3.28±0.05
	5	áo khoác	Fep	3.73±0.13

Suy giảm, sức mạnh (điều kiện thử nghiệm ở mực nước biển 20 độ)
Tần số (GHz)	1	10	18	26.5	40
Suy giảm (db\/m)	0.39	1.31	1.81	2.23	2.85
Sức mạnh (W)	380	120	90	75	65

Tính chất điện và cơ học
Tính thường xuyên (GHz)	Trở kháng (Ω)	Tốc độ truyền	Điện dung	Che chắn	Nhiệt độ hoạt động phạm vi	Bán kính uốn tối thiểu	Cơ học Tính ổn định của pha
40	50	77%	86 pf\/m	>100db	-65 độ ~ +165 độ	6,35mm	10GHz\/3 độ 18GHz\/5 độ
Các mô hình phổ biến và các chỉ số kỹ thuật

Hình ảnh	SKU	Đầu nối 1	Đầu nối 2	Tự do	Trả lại tổn thất\/VSWR

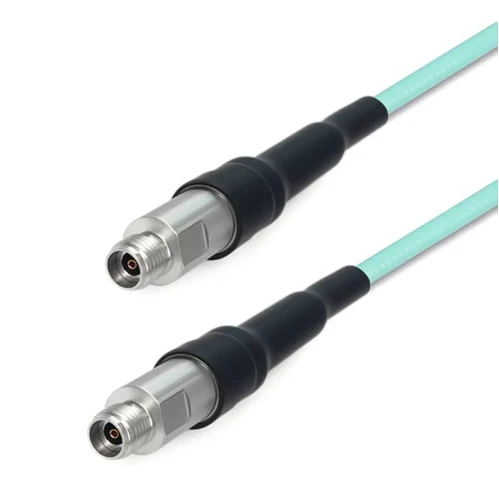

	Fru 1-292 f292f-xxx	Nữ 2,92mm	Nữ 2,92mm	DC -40 GHz	1.44

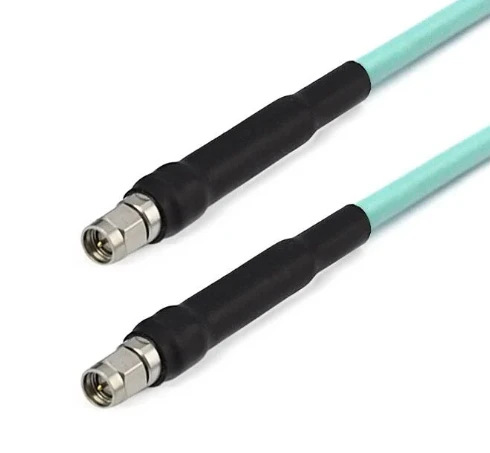

	Fru 1-292 m292m-xxx	Nam 2,92mm	Nam 2,92mm	DC -40 GHz	1.44
	Fru 1-292 m292f-xxx	Nam 2,92mm	Nữ 2,92mm	DC -40 GHz	1.44

Fru2\/GT3506 Lắp ráp cáp pha ổn định tổn thất thấp (65GHz)
	Đường kính vật liệu cấu trúc (mm)
	1	Dây dẫn bên trong	Thép bằng đồng mạ bạc	0.51±0.05
	2	Người cách điện	PTFE rắn	1.38±0.05
	3	Vùng che chắn bên trong	Băng đồng mạ bạc	1.58±0.05
	4	Che chắn bên ngoài	Dây bện bằng đồng mạ bạc	1.90±0.05
	5	áo khoác	Fep	2.20±0.13

Suy giảm, sức mạnh (điều kiện thử nghiệm ở mực nước biển 20 độ)
Tần số (GHz)	1	3	6	10	12	16	18	26.5	40	67
Suy giảm (db\/m)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
Sức mạnh (W)	55	32	22	17	15	13	12	10	8	6

Tính chất điện và cơ học
Tần số (GHz	Trở kháng (ω)	Tốc độ truyền	Điện dung	Che chắn	Nhiệt độ hoạt động phạm vi	Bán kính uốn tối thiểu	Điện môi chịu được điện áp
67GHz	50Ω	82%	94pf\/m	>90db	-55 độ ~ +125 độ	11mm	800V@dc
Các mô hình phổ biến và các chỉ số kỹ thuật

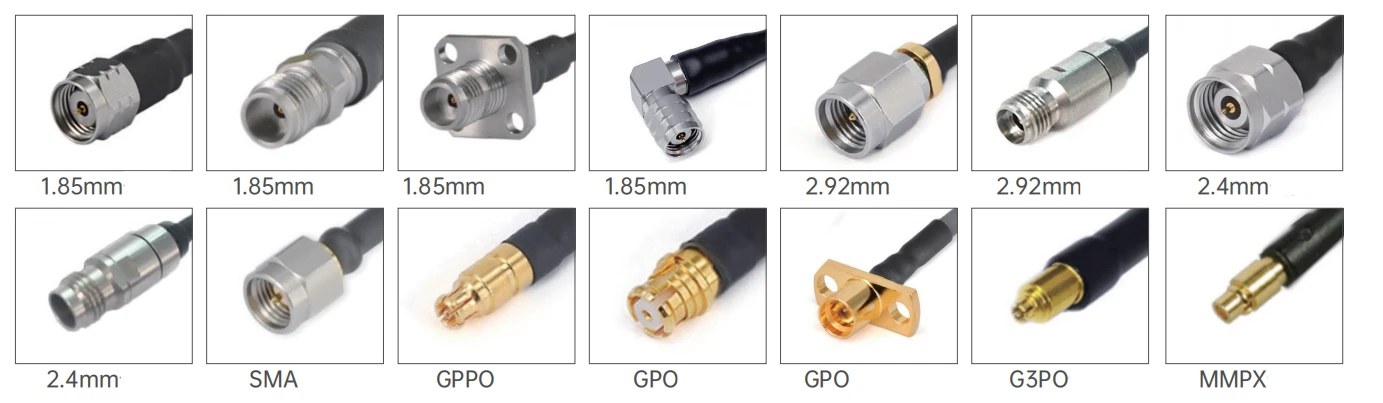

Hình ảnh	SKU	Đầu nối 1	Đầu nối 2	Tự do	Trả lại tổn thất\/VSWR
	Fru 2- smmsmm-xxx	SMA nam	SMA nam	Dc -26. 5Ghz	1.30
	Fru 2- smmgpf-xxx	SMA nam	GPO (SMP) Nữ	Dc -26. 5Ghz	1.35
	Fru 2- smmgpwf-xxx	SMA nam	Nữ GPO (SMP) có góc vuông	Dc -26. 5Ghz	12db
	Fru 2- smmgppf-xxx	SMA nam	GPPO (Mini-Smp) nữ	Dc -26. 5Ghz	13db
	Fru 2- smmgppwf-xxx	SMA nam	Nữ GPPO (mini-SMP) có góc vuông	Dc -26. 5Ghz	12db
	Fru 2- smffgpf-xxx	SMA Nữ có mặt bích 4 lỗ	GPO (SMP) Nữ	DC -18 GHz	1.30
	Fru 2- smffgppf-xxx	SMA Nữ có mặt bích 4 lỗ	GPPO (Mini-Smp) nữ	DC -18 GHz	16db
	Fru 2-292 m292m-xxx	Nam 2,92mm	Nam 2,92mm	DC -40 GHz	1.35
	Fru 2-292 mgpf-xxx	Nam 2,92mm	GPO (SMP) Nữ	DC -40 GHz	14db
	Fru 2-292 mgpwf-xxx	Nam 2,92mm	Nữ GPO (SMP) có góc vuông	DC -40 GHz	12db
	Fru 2-292 mmmpxm-xxx	Nam 2,92mm	MMPX nam	DC -40 GHz	14db
	Fru 2-292 mmmpxf-xxx	Nam 2,92mm	Nữ MMPX	DC -40 GHz	14db
	Fru 2-292 mg3pf-xxx	Nam 2,92mm	G3PO (SMPS) nữ	DC -40 GHz	14db
	Fru 2-292 mGPPWF-XXX	Nam 2,92mm	Nữ GPPO (mini-SMP) có góc vuông	DC -40 GHz	12db
	Fru 2-292 m24m-xxx	Nam 2,92mm	Nam 2,4mm	DC -40 GHz	1.35
	Fru 2-292 MGPPF-XXX	Nam 2,92mm	GPPO (Mini-Smp) nữ	DC -40 GHz	14db
	Fru 2-292 fg3pf-xxx	Nữ 2,92mm	G3PO (SMPS) nữ	DC -40 GHz	14db
	Fru 2-292 ffg3pf-xxx	2,92mm nữ với mặt bích 4 lỗ	G3PO (SMPS) nữ	DC -40 GHz	14db
	Fru 2-292 fmmpxm-xxx	Nữ 2,92mm	MMPX nam	DC -40 GHz	14db
	Fru 2-292 ffmmpxm-xxx	2,92mm nữ với mặt bích 4 lỗ	MMPX nam	DC -40 GHz	14db
	Fru 2-292 ffgpf-xxx	2,92mm nữ với mặt bích 4 lỗ	GPO (SMP) Nữ	DC -40 GHz	14db
	Fru 2-24 m24m-xxx	Nam 2,4mm	Nam 2,4mm	DC -50 GHz	1.44
	Fru 2-24 mgpf-xxx	Nam 2,4mm	GPO (SMP) Nữ	DC -40 GHz	14db
	Fru 2-24 mgpwf-xxx	Nam 2,4mm	Nữ GPO (SMP) có góc vuông	DC -40 GHz	12db
	Fru 2-24 mmmpxm-xxx	Nam 2,4mm	MMPX nam	DC -50 GHz	10db
	Fru 2-24 mmmpxm-xxx	Nam 2,4mm	MMPX nam	DC -50 GHz	10db
	Fru 2-24 MGPPF-XXX	Nam 2,4mm	GPPO (Mini-Smp) nữ	DC -50 GHz	10db
	Fru 2-24 mGPPWF-XXX	Nam 2,4mm	Nữ GPPO (mini-SMP) có góc vuông	DC -50 GHz	10db
	Fru 2-24 ffgpf-xxx	2,4mm nữ có mặt bích 4 lỗ	GPO (SMP) Nữ	DC -50 GHz	10db
	Fru 2-24 ffgppf-xxx	2,4mm nữ có mặt bích 4 lỗ	GPPO (Mini-Smp) nữ	DC -50 GHz	10db
	Fru 2-185 MGPPF-XXX	Nam 1,85mm	GPPO (Mini-Smp) nữ	DC -67 GHz	10db
	Fru 2-185 WMGPPF-XXX	Nam 1,85mm có góc vuông	GPPO (Mini-Smp) nữ	DC -67 GHz	10db
	Fru 2-185 mg3pf-xxx	Nam 1,85mm	G3PO (SMPS) nữ	DC -67 GHz	10db
	Fru 2-185 mmmpxm-xxx	Nam 1,85mm	MMPX nam	DC -67 GHz	10db
	Fru 2-185 mmmpxf-xxx	Nam 1,85mm	Nữ MMPX	DC -67 GHz	10db
	Fru 2-185 fgppf-xxx	Nữ 1.85mm	GPPO (Mini-Smp) nữ	DC -67 GHz	10db
	Fru 2-185 ffgppf-xxx	Nữ 1,85mm với mặt bích 4 lỗ	GPPO (Mini-Smp) nữ	DC -67 GHz	10db
	Fru 2-185 fg3pf-xxx	Nữ 1.85mm	G3PO (SMPS) nữ	DC -67 GHz	10db
	Fru 2-185 ffg3pf-xxx	Nữ 1,85mm với mặt bích 4 lỗ	GPPO (Mini-Smp) nữ	DC -67 GHz	10db
	Fru 2-185 fmmpxm-xxx	Nữ 1.85mm	MMPX nam	DC -67 GHz	10db
	Fru 2-185 fmmpxf-xxx	Nữ 1.85mm	Nữ MMPX	DC -67 GHz	10db

Fru3\/GT3507 Lắp ráp cáp pha ổn định tổn thất thấp (40GHz)
	Đường kính vật liệu cấu trúc (mm)
	1	Dây dẫn bên trong	Thép bằng đồng mạ bạc	0.91±0.05
	2	Người cách điện	PTFE rắn	2.69±0.05
	3	Vùng che chắn bên trong	Băng đồng mạ bạc	2.86±0.05
	4	Che chắn bên ngoài	Dây bện bằng đồng mạ bạc	3.28±0.05
	5	áo khoác	Fep	3.73±0.13

Suy giảm, sức mạnh (điều kiện thử nghiệm ở mực nước biển 20 độ)
Tần số (GHz)	1	10	18	26.5	40
Suy giảm (db\/m)	0.39	1.31	1.81	2.23	2.85
Sức mạnh (W)	380	120	90	75	65

Tính chất điện và cơ học
Tần số (GHz)	Trở kháng (ω)	Tốc độ truyền	Điện dung	Che chắn	Nhiệt độ hoạt động phạm vi	Bán kính uốn tối thiểu	Cơ học Tính ổn định của pha
40	50	85%	86 pf\/m	>90db	-65 độ ~ +165 độ	11mm	10GHz\/3 độ 18GHz\/5 độ
Các mô hình phổ biến và các chỉ số kỹ thuật

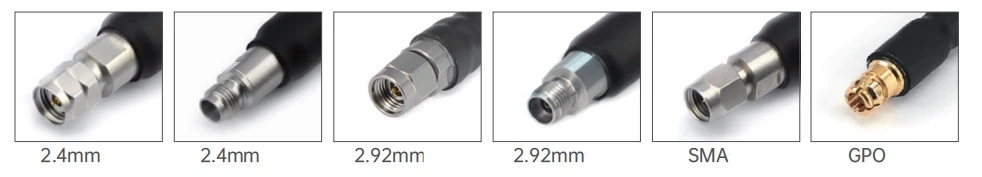

Hình ảnh	SKU	Đầu nối 1	Đầu nối 2	Tự do	Trả lại tổn thất\/VSWR
	Fru 3-292 m292m-xxx	Nam 2,92mm	Nam 2,92mm	DC -40 GHz	1.44
	Fru 3-292 m24m-xxx	Nam 2,92mm	Nam 2,4mm	DC -40 GHz	1.35
	Fru 3-24 m24m-xxx	Nam 2,4mm	Nam 2,4mm	DC -40 GHz	1.35

FRA3\/GT2501 Lắp ráp cáp pha ổn định tổn thất thấp (26,5GHz)
	Đường kính vật liệu cấu trúc (mm)
	1	Dây dẫn bên trong	Thép bằng đồng mạ bạc	1.45±0.05
	2	Người cách điện	PTFE rắn	3.99±0.05
	3	Vùng che chắn bên trong	Băng đồng mạ bạc	4.19±0.05
	4	Che chắn bên ngoài	Dây bện bằng đồng mạ bạc	4.42±0.05
	5	áo khoác	Fep	5.21±0.13

Suy giảm, sức mạnh (điều kiện thử nghiệm ở mực nước biển 20 độ)
Tần số (GHz)	1	5	10	18	26.5
Suy giảm (db\/m)	0.26	0.52	0.76	1.05	1.28
Sức mạnh (W)	800	350	---	100	---

Tính chất điện và cơ học
Tần số (GHz)	Trở kháng (ω)	Tốc độ truyền	Điện dung	Che chắn	Nhiệt độ hoạt động phạm vi	Bán kính uốn tối thiểu	Cơ học Tính ổn định của pha
26.5	50	80.4%	86 pf\/m	>100db	-65 độ ~ +165 độ	6,35mm	10GHz\/3 độ 18GHz\/5 độ
Các mô hình phổ biến và các chỉ số kỹ thuật

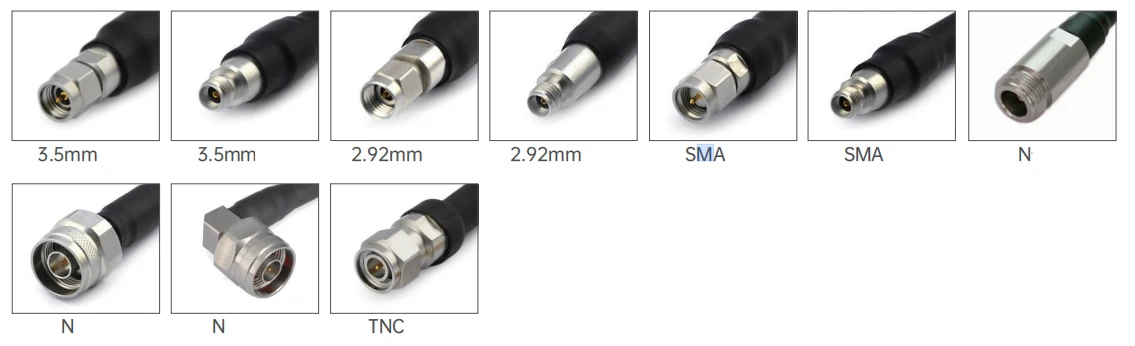

Hình ảnh	SKU	Đầu nối 1	Đầu nối 2	Tự do	Trả lại tổn thất\/VSWR

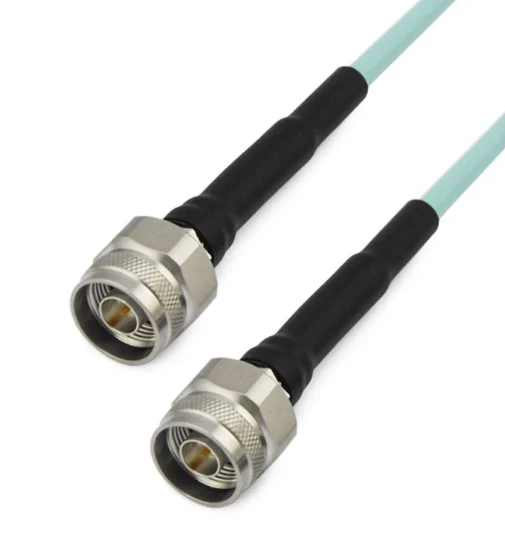

	Fra 3- nmnm-xxx	N nam	N nam	DC -18 GHz	1.25

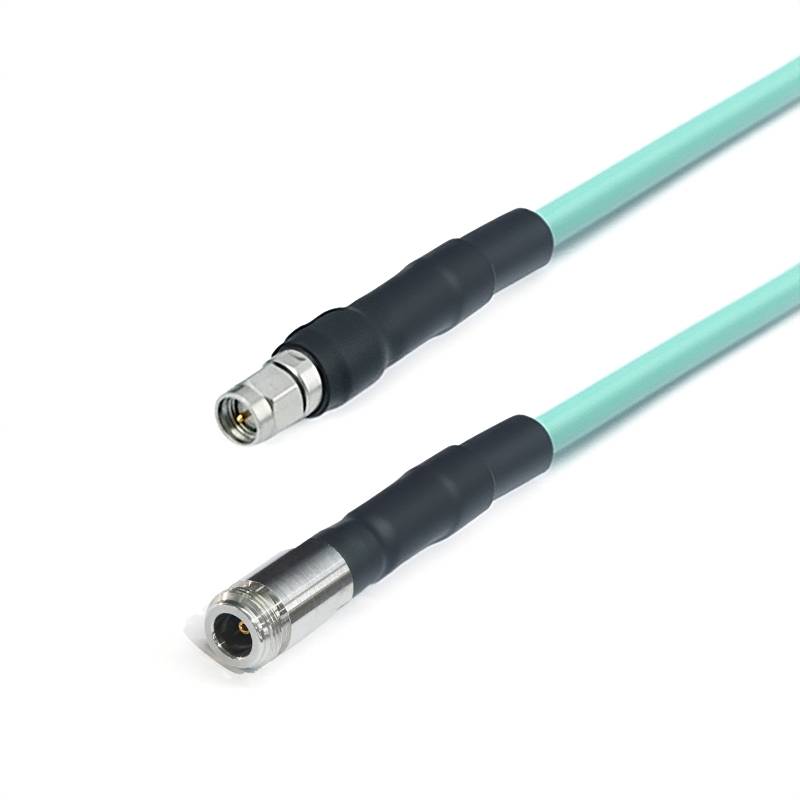

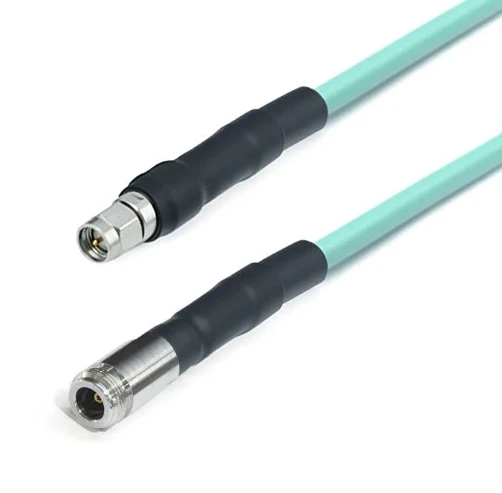

	FRA 3- NFSMM-XXX	N nữ	SMA nam	DC -18 GHz	1.25

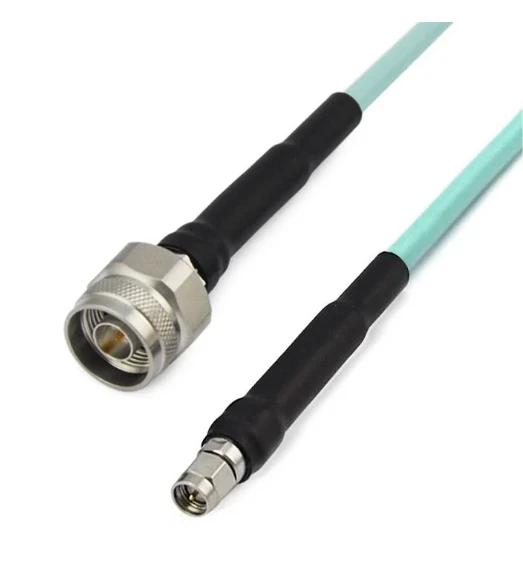

	Fra 3- nmsmm-xxx	N nam	SMA nam	DC -18 GHz	1.25
	Fra 3- smmsmm-xxx	SMA nam	SMA nam	DC -18 GHz	1.25

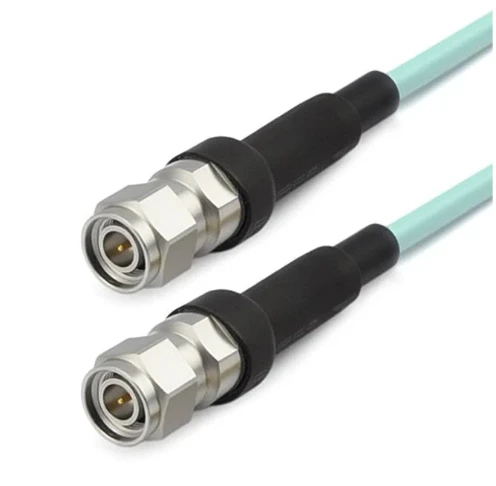

	Fra 3- tncmtncm-xxx	TNC nam	TNC nam	DC -18 GHz	1.30
