Sự khác biệt giữa ăng-ten Yagi và ăng-ten thời kỳ log là gì?

Ăng-ten Yagi (ăng-ten Yagi-UDA) và ăng-ten thời kỳ log đều là ăng-ten hướng, cuối cùng, nhưng chúng khác nhau đáng kể về thiết kế, hiệu suất và các ứng dụng do các nguyên tắc hoạt động riêng biệt của chúng . dưới đây là một so sánh chi tiết trên các kích thước chính:



1. Thiết kế cấu trúc

Ăng -ten yagi

Bao gồm ayếu tố điều khiển(bộ tản nhiệt hoạt động được kết nối với đường nguồn), mộtphản xạ(dài hơn phần tử điều khiển) và nhiềuGiám đốc(ngắn hơn phần tử điều khiển) .

Các phần tử được sắp xếp theo một đường thẳng, với bộ phản xạ phía sau phần tử được điều khiển và các đạo diễn ở phía trước .

Thông thường có một số lượng nhỏ các phần tử (e . g ., 1 Reflector + 1 phần tử điều khiển + 3 - 10 Giám đốc), tạo ra cấu trúc nhỏ gọn .

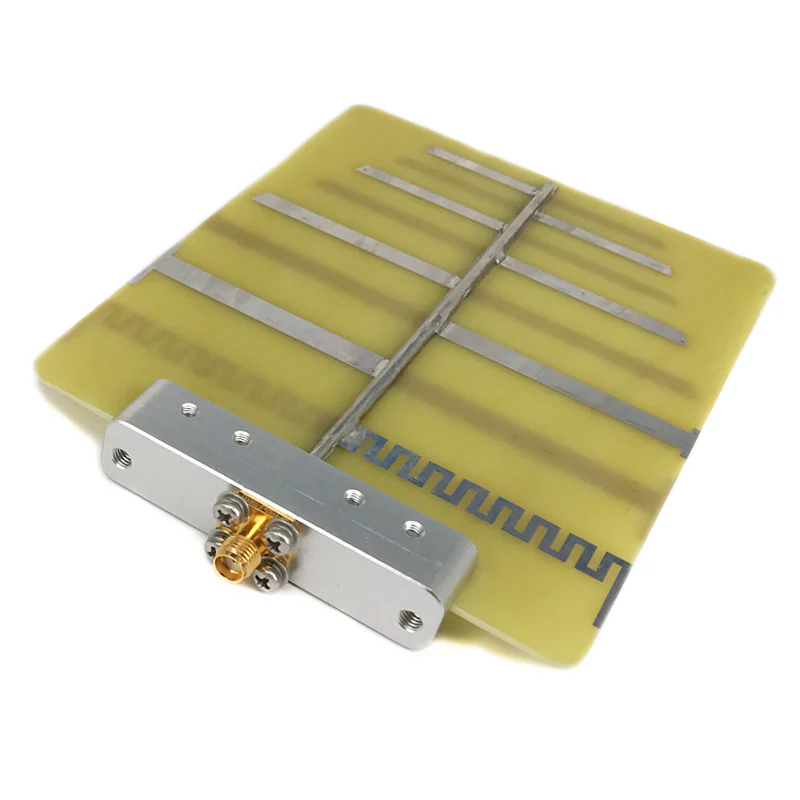

Ăng-ten thời kỳ log

Bao gồm một loạt cácCác yếu tố giống như lưỡng cực.

Độ dài phần tử và khoảng cách theo mộtMối quan hệ thời kỳ log: Tỷ lệ độ dài và khoảng cách phần tử liên tiếp là không đổi (e . g ., τ=ln ln +1 {{4} dn dn {5}<1).

Yêu cầu nhiều phần tử hơn (thường là 10 - 30+) để đạt được băng thông rộng, dẫn đến cấu trúc dài hơn, phức tạp hơn .



2. Nguyên tắc hoạt động

Ăng -ten yagi

Thiết kế cộng hưởng: Mỗi phần tử (phản xạ, phần tử điều khiển, giám đốc) được điều chỉnh theo một tần số cụ thể (cộng hưởng ở bước sóng đích) . Trình chiếu và giám đốc tương tác với phần tử điều khiển để lấy nét bức xạ theo một hướng (hướng tới các giám đốc) .}}}

Bức xạ được tăng cường bởi nhiễu mang tính xây dựng theo hướng chuyển tiếp (hướng tới các giám đốc) và nhiễu phá hủy theo hướng ngược lại (bị chặn bởi bộ phản xạ) .

Ăng-ten thời kỳ log

Thiết kế không cộng hưởng: Không có phần tử đơn nào được điều chỉnh theo tần số cụ thể . thay vào đó, ở bất kỳ tần số nào, chỉ có một tập hợp con của các phần tử (các phần tử có độ dài là ~ λ/2 cho tần số đó) tích cực đóng góp vào bức xạ .}

Tỷ lệ thời kỳ log τ đảm bảo rằng hiệu suất của ăng-ten lặp lại định kỳ trên thang tần số logarit, cho phép hoạt động nhất quán trên một dải rộng .}}}}}}}}}}}}}}



3. Băng thông

Đây làsự khác biệt quan trọng nhất:

Ăng -ten yagi: Băng thông hẹp (thường là 102020% tần số trung tâm) . hiệu suất giảm nhanh bên ngoài phạm vi này vì các phần tử cộng hưởng chỉ được tối ưu hóa cho bước sóng cụ thể .}

Ăng-ten thời kỳ log: Băng thông siêu rộng (thường bao gồm nhiều octave, e . g ., 1:10 hoặc tỷ lệ tần số rộng hơn) .



Lợi nhuận

Ăng -ten yagi: Mức tăng cao trong băng thông hẹp của họ (thường là 5 trận15 dbi) . tăng tăng theo số lượng giám đốc (nhiều giám đốc hơn=mức tăng cao hơn, nhưng băng thông hẹp hơn) .

Ăng-ten thời kỳ log: Mức tăng vừa phải nhưng ổn định trên dải rộng của chúng (thường là 3 trận10 dbi) . Gain thay đổi rất ít với tần số, làm cho chúng đáng tin cậy cho các ứng dụng đa băng tần .}



5. Định hướng

Cả hai đềuăng-ten định hướng (cuối lửa), tỏa ra nhiều năng lượng nhất theo một hướng chính:

Ăng -ten yagi: Chỉ thị rất sắc nét với thùy chính hẹp (Beamwidth thấp) và thùy bên thấp, làm cho chúng tập trung cao .

Ăng-ten thời kỳ log: Chỉ thị vừa phải với thùy chính rộng hơn một chút so với Yagis, nhưng Beamwidth này vẫn ổn định trên dải tần số rộng của chúng .



6. Ứng dụng

Sự khác biệt chính trong băng thông điều khiển các trường hợp sử dụng của họ:

Ăng -ten yagi: Lý tưởng chobăng hẹp, ứng dụng tần số cố địnhTrường hợp mức tăng cao và định hướng sắc nét được ưu tiên, chẳng hạn như:

TV/Đài phát thanh phát thanh (e . g ., ăng -ten tv uhf/vhf) .

Giao tiếp điểm-điểm (e . g ., liên kết lò vi sóng cho Internet nông thôn) .

Radio nghiệp dư (các dải HF/VHF) và hệ thống radar .

Ăng-ten thời kỳ log: Ưa thích choỨng dụng băng rộngYêu cầu bảo hiểm trên nhiều tần số, chẳng hạn như:

Hệ thống truyền thông (Quân đội, Dịch vụ khẩn cấp) cần phải hoạt động trên các tần số khác nhau .

EMC (Tương thích điện từ) Kiểm tra (để phát hiện nhiễu giữa các dải rộng) .

Sóng ngắn đến máy thu/máy phát lò vi sóng (e . g ., máy phân tích phổ, thiên văn radio) .}



Bảng tóm tắt

Đặc tính	Ăng ten yagi	Ăng-ten thời kỳ log
Kết cấu	Phần tử điều khiển + 1 Reflector + vài giám đốc	Hàng loạt các lưỡng cực tỷ lệ (tỷ lệ thời kỳ log))
Băng thông	Hẹp (10 trận20% tần số trung tâm)	Rộng (nhiều quãng tám, e . g ., 1:10)
Nhận được	Cao (5 trận15 dBI) nhưng phụ thuộc vào tần số	Trung bình (3 trận10 dBI) và ổn định trên ban nhạc
Chỉ thị	Sắc nét (thùy chính hẹp, thùy phụ thấp)	Trung bình (thùy chính rộng hơn, ổn định trên ban nhạc)
Nguyên tắc hoạt động	Cộng hưởng (điều chỉnh bước sóng cụ thể)	Không cộng hưởng (thích nghi với các bước sóng khác nhau)
Các ứng dụng điển hình	TV tần số cố định, liên kết điểm-điểm	Giao tiếp băng rộng, kiểm tra EMC



Nói tóm lại, Yagis Excel trong băng thông hẹp, các tình huống có mức tăng cao, trong khi ăng-ten thời kỳ log là không thể thiếu đối với tính linh hoạt của băng rộng .
