Bộ dụng cụ hiệu chuẩn thăm dò: Hướng dẫn chi tiết từ chuẩn bị đến bảo trì

Bộ dụng cụ hiệu chuẩn thăm dò là các công cụ quan trọng trong thử nghiệm điện tử tần số cao (như các ứng dụng RF, lò vi sóng, sóng milimet và Terahertz). Chúng loại bỏ các lỗi hệ thống được giới thiệu bởi các đầu dò thử nghiệm, cáp và đầu nối. Sử dụng đúng các bộ dụng cụ này đảm bảo các phép đo chính xác của các tham số kiểm tra dưới thiết bị (DUT), bao gồm trở kháng, tham số S và mất chèn. Dưới đây là một hướng dẫn toàn diện bao gồm tất cả mọi thứ từ chuẩn bị đến bảo trì.

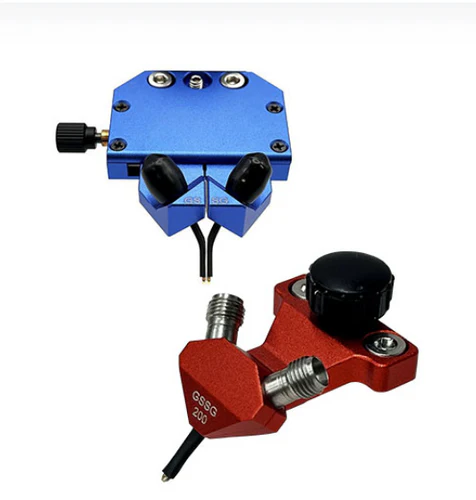

1. Hiểu vai trò của bộ dụng cụ hiệu chuẩn thăm dò

Bộ dụng cụ hiệu chuẩn thăm dò bao gồm các tiêu chuẩn được thiết kế chính xác (ví dụ: ngắn, mở, tải, thông qua, phản xạ và tiêu chuẩn đường truyền) được thiết kế để mô tả và sửa lỗi trong các hệ thống thử nghiệm dựa trên đầu dò. Những lỗi này bao gồm:



Lỗi phản ánh: Gây ra bởi sự không phù hợp trở kháng trong đầu dò, cáp hoặc đầu nối.

Lỗi truyền: Sự suy giảm hoặc dịch pha trong đường dẫn tín hiệu.

Lỗi liên quan đến liên hệ: Tiếp xúc điện kém giữa các đầu dò và DUT hoặc tiêu chuẩn hiệu chuẩn.



Bằng cách đo lường các tiêu chuẩn đã biết này, các hệ thống thử nghiệm (ví dụ: máy phân tích mạng Vector, VNA) tính toán một mô hình lỗi, sau đó được sử dụng để điều chỉnh các phép đo DUT tiếp theo.

2. Đặt nền tảng để hiệu chuẩn chính xác

2.1 Kiểm soát môi trường thử nghiệm

Nhiệt độ và độ ẩm: Thực hiện hiệu chuẩn trong một môi trường ổn định (thường là 23 độ ± 2 độ với độ ẩm tương đối 45 55555555555555555555555555555. Biến động nhiệt độ gây ra sự mở rộng hoặc co lại vật liệu, thay đổi tính chất điện của đầu dò và tiêu chuẩn.

Sạch sẽ: Làm việc trong một khu vực không có bụi. Các chất gây ô nhiễm (bụi, dầu, dư lượng thông lượng) trên các mẹo thăm dò hoặc tiêu chuẩn hiệu chuẩn làm suy giảm chất lượng tiếp xúc điện và giới thiệu tiếng ồn đo.

2.2 Thiết bị kiểm tra

Thăm dò: Kiểm tra thiệt hại vật lý (ví dụ, mẹo uốn cong, tiếp xúc mòn) hoặc ô nhiễm. Mẹo sạch nhẹ nhàng bằng cách sử dụng không khí nén hoặc khăn lau không có xơ được làm ẩm bằng rượu isopropyl.

Cáp và đầu nối: Kiểm tra cáp đồng trục cho kink hoặc thiệt hại; Đảm bảo các đầu nối sạch sẽ và giao phối đúng cách để ngăn ngừa mất tín hiệu.

Bộ dụng cụ hiệu chuẩn: Xác minh rằng các tiêu chuẩn không bị hư hại (ví dụ: không có vết xước trên bề mặt tải, không có ghim uốn trong các tiêu chuẩn thông qua).

2.3 Thiết lập hệ thống

Sức mạnh trên VNA và hệ thống thử nghiệm ít nhất 30 phút trước khi hiệu chuẩn cho phép các thành phần đạt được độ ổn định nhiệt.

Kết nối các đầu dò với VNA thông qua dây cáp, đảm bảo các kết nối chặt chẽ (nhưng không được chuẩn bị quá mức) để ngăn chặn rò rỉ tín hiệu.

3. Chọn phương pháp hiệu chuẩn thích hợp

Bộ dụng cụ hiệu chuẩn thăm dò hỗ trợ nhiều phương pháp, được chọn dựa trên phạm vi tần số, loại thăm dò (ví dụ: GSG, SG) và hình học DUT:



Phương pháp	Tiêu chuẩn chính	Phạm vi tần số	Ứng dụng lý tưởng
Solt	Ngắn, mở, tải, thông qua	DCTHER 18 GHz	Đầu dò đồng trục, cấu trúc phẳng (PCB)
TRL	Thông qua, phản ánh, dòng	10 GHz, 1110 GHz	Các cấu trúc tần số cao, không đồng trục (ví dụ, ống dẫn sóng, microstrips)
Lrm	Dòng, phản ánh, phù hợp	1 GHz, 40 GHz	Đầu dò cân bằng, cấu trúc không đối xứng

4. Các bước hiệu chuẩn chi tiết

4.1 Tiêu chuẩn hiệu chuẩn gắn

Bảo vệ chất nền của bộ hiệu chuẩn (ví dụ: alumina, thạch anh) cho bàn làm việc ổn định và căn chỉnh nó với người định vị thăm dò. Đảm bảo chất nền bằng phẳng để tránh sai lệch đầu dò.

4.2 Đầu dò định vị một cách chính xác

Sử dụng kính hiển vi để sắp xếp các mẹo thăm dò với các miếng đệm tiêu chuẩn hiệu chuẩn (ví dụ: miếng lót ngắn, miếng đệm mở).

Áp dụng ánh sáng, áp suất đồng đều để đảm bảo tiếp xúc điện tốt mà không gây tổn hại cho các tiêu chuẩn hoặc đầu dò. Biến dạng áp lực quá mức, trong khi không đủ áp suất gây ra các kết nối không liên tục.

4.3 Thực hiện hiệu chuẩn qua VNA

Khởi chạy phần mềm hiệu chuẩn của VNA và chọn phương thức đã chọn (ví dụ: SOLT).

Thực hiện theo lời nhắc để đo từng tuần tự tiêu chuẩn:

Ngắn: Một ngắn hoàn hảo về mặt lý thuyết (0) để mô tả sự phản xạ ở đầu dò.

Mở: Một cấu trúc có trở kháng vô hạn (ví dụ, một khoảng cách không khí) để đo các trường rìa.

Trọng tải: Tải trọng 50 để hiệu chỉnh để mất tín hiệu.

Thông qua: Một kết nối trực tiếp giữa các cặp thăm dò với các đường dẫn truyền hiệu chỉnh.

VNA tính toán các thuật ngữ lỗi (ví dụ, theo dõi phản xạ, theo dõi truyền, cách ly) và lưu trữ chúng để điều chỉnh thời gian thực.

5. Những sai lầm phổ biến cần tránh

Bỏ qua các yếu tố môi trường: Hiệu chỉnh trong môi trường thông gió kém hoặc nhiệt độ cao gây ra sự trôi dạt nhiệt.

Tiêu chuẩn hoặc đầu dò bẩn: Các chất gây ô nhiễm hoạt động như điện trở/tụ điện ký sinh, kết quả biến dạng.

Áp lực thăm dò quá mức: Thiệt hại mẹo thăm dò và miếng đệm tiêu chuẩn, dẫn đến lỗi vĩnh viễn.

Phần kết luận

Sử dụng đúng bộ dụng cụ hiệu chuẩn thăm dò là cơ bản để thử nghiệm điện tử đáng tin cậy. Bằng cách tuân theo các giao thức chuẩn bị nghiêm ngặt, chọn các phương pháp phù hợp, thực hiện các bước hiệu chuẩn chính xác và duy trì các tiêu chuẩn, các kỹ sư đảm bảo các phép đo phản ánh chính xác các đặc tính DUT-phê bình để thiết kế RF, lò vi sóng và milimet hiệu suất cao.
