Bộ chia quyền lực và bộ chia
Để lại lời nhắn

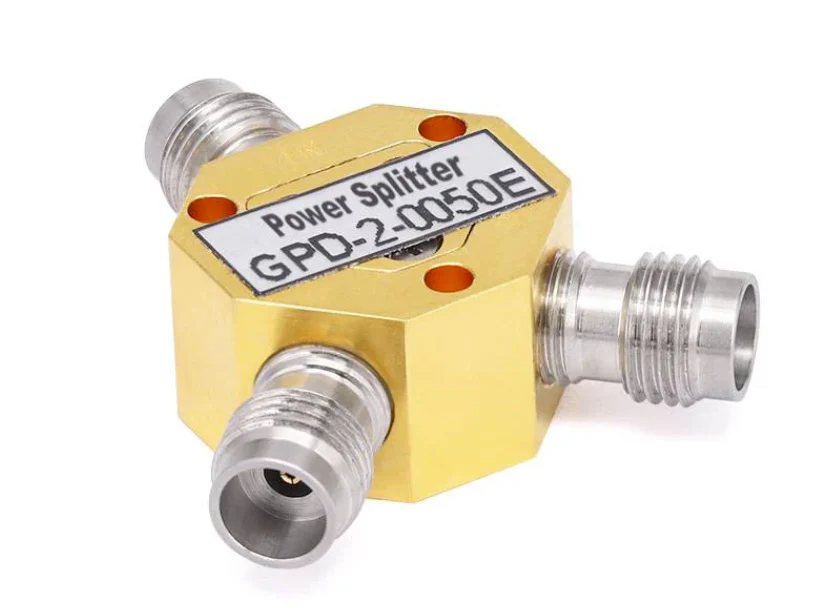

Bộ chia công suất và bộ chia công suất có liên quan đến chức năng và ứng dụng và thường được sử dụng thay thế choMục tiêu thiết kế, tập trung chức năng và kịch bản ứng dụng. Các khác biệt cụ thể như sau:
1. Các chức năng và mục tiêu thiết kế cốt lõi
Bộ phận điện
Cốt lõi của nó nằm ở"Tính hai chiều"{{0 đưa
Thiết kế nhấn mạnhKết hợp cổng, mất thấp và cô lập caoĐể đảm bảo hoạt động hiệu quả trong cả phân phối chuyển tiếp và kết hợp ngược, giảm phản xạ tín hiệu và nhiễu giữa các cổng .
Bộ chia sức mạnh
Cốt lõi của nó là"Đơn vị không theo chiều", chỉ tập trung vào việc chia một nguồn đầu vào thành nhiều đầu ra mà không xem xét chức năng kết hợp ngược .
Thiết kế nhấn mạnh hơn vàoTỷ lệ phân phối năng lượng đơn giản, với các yêu cầu thấp hơn cho sự cô lập và kết hợp ngược, và cấu trúc có thể đơn giản hơn (chẳng hạn như chỉ sử dụng mạng điện trở hoặc đường truyền đơn giản) .
2. Sự khác biệt trong các chỉ số kỹ thuật
| Chỉ số | Bộ phận điện | Bộ chia sức mạnh |
|---|---|---|
| Sự cách ly | Cao (thường là ＞ 20dB) để tránh nhiễu giữa các cổng | Thấp (có thể không được yêu cầu nghiêm ngặt) |
| Hai chiều | Hỗ trợ hoạt động hai chiều (phân phối/kết hợp) | Chỉ hỗ trợ phân phối đơn hướng |
| Tỷ lệ sóng đứng điện áp (VSWR) | Thấp (thường là ＜ 1.2) để đảm bảo khớp hai chiều tốt | Cao hơn (chỉ cần kết hợp cơ bản của cổng đầu vào) |
| Mất chèn | Thấp (chủ yếu là mất phân phối, chẳng hạn như 3DB cho phân tách hai chiều) | Có thể cao hơn (bao gồm các tổn thất bổ sung như mất điện áp điện trở) |
3. Các cấu trúc và kịch bản ứng dụng điển hình
Bộ phận điện
Các cấu trúc điển hình: Bộ chia công suất Wilkinson, Cầu đường nhánh, v.v.
Các kịch bản ứng dụng: Các hệ thống yêu cầu hoạt động hai chiều, chẳng hạn như các mô -đun truyền/nhận radar (cần cả hai để phân phối tín hiệu truyền và kết hợp tín hiệu nhận), mảng ăng ten (phân phối tín hiệu và kết hợp), kết hợp công suất tần số vô tuyến, v.v.
Bộ chia sức mạnh
Các cấu trúc điển hình: Mạng điện trở, các đường truyền loại T đơn giản, v.v.
Các kịch bản ứng dụng: Các kịch bản chỉ yêu cầu phân phối đơn hướng, chẳng hạn như phân phối tín hiệu truyền hình cáp cho nhiều thiết bị đầu cuối người dùng, đầu ra song song đa kênh của các nguồn tín hiệu trong thử nghiệm tần số vô tuyến, shunt tín hiệu của các thiết bị công suất thấp, v.v.
