Sự khác biệt và kết nối giữa bộ tuần hoàn RF và bộ cách ly RF

Nguyên tắc hoạt động:

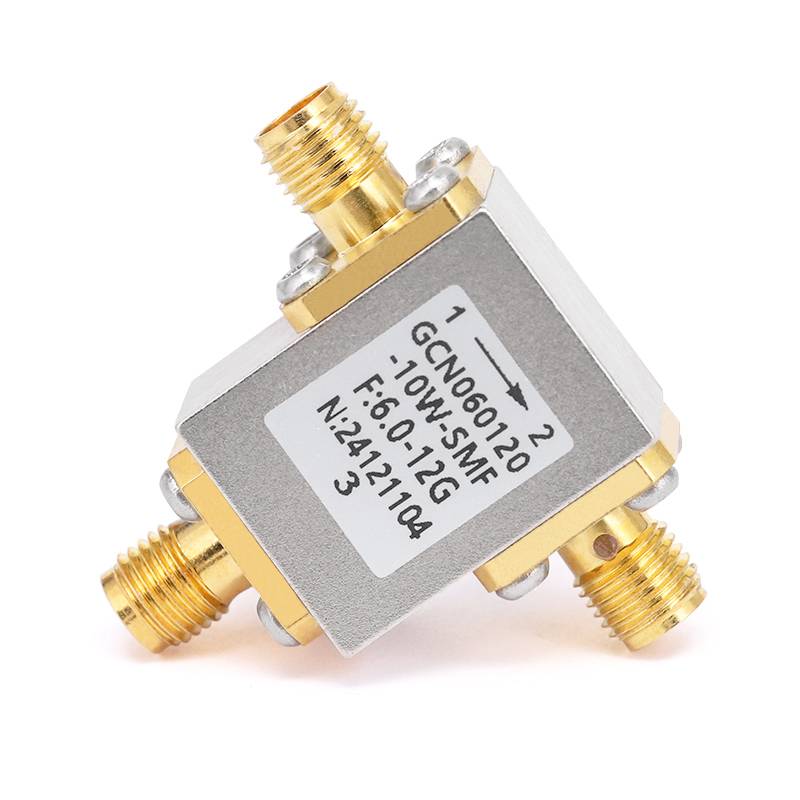

RF Circulator:

Trình lưu hành là một thiết bị ba cổng (hoặc nhiều hơn) hướng các tín hiệu RF theo một hướng cụ thể giữa các cổng ., nó đảm bảo rằng các tín hiệu chảy từ cổng này sang cổng tiếp theo theo hướng xác định .}

Trình lưu hành hoạt động dựa trên các hiệu ứng phi tuyến của vật liệu từ tính ., nó thường bao gồm một vật liệu phi tuyến tính xoay được ghép nối với từ trường . trong bộ tuần hoàn ba cổng, tín hiệu từ cổng 1

Bộ cách ly RF:

Bộ cách ly thường là một thiết bị hai cổng cho phép tín hiệu chảy từ cổng này sang cổng khác trong khi chặn bất kỳ tín hiệu nào trở lại nguồn gốc .

Tương tự như bộ tuần hoàn, bộ cách ly sử dụng vật liệu từ tính cho hoạt động của nó, nhưng nó chỉ có hai cổng . Bộ cách ly ngăn chặn dòng tín hiệu ngược, cách ly nguồn khỏi bất kỳ tín hiệu phản xạ nào có thể gây ra thiệt hại hoặc nhiễu .



Nguyên tắc hoạt động chính: Vật liệu từ tính

Cả hai thiết bị đều tận dụngVật liệu sắt từ(e . g ., ferrite) dưới từ trường tĩnh .Tuyên truyền phi Reciprocalcủa các tín hiệu RF, hành vi tín hiệu có ý nghĩa khác nhau khi di chuyển về phía trước so với . lùi . này không nhận được cho phép:

Trình lưu thông đến tín hiệu định tuyến theo tuần tự giữa các cổng .

Bộ cách ly để triệt tiêu các tín hiệu ngược (suy giảm cao theo hướng ngược lại, mất thấp theo hướng chuyển tiếp) .



Các ứng dụng thực tế: Các trường hợp sử dụng trong thế giới thực

Người tuần hoàn:

Trong các hệ thống radar, chúng tách các tín hiệu truyền và nhận (máy phát → ăng -ten → máy thu không có nhiễu) .

Trong các mạng truyền thông, chúng kích hoạt luồng tín hiệu hai chiều qua một kênh duy nhất (e . g ., phân tách tín hiệu đường lên/đường xuống) .}}}}}}}}}}}}}}}}

Người cách ly:

Bảo vệ các bộ khuếch đại RF bằng cách chặn công suất phản xạ khỏi các tải không khớp (e . g ., ăng -ten với trở kháng khác nhau) .}}}}}}}}}}}}}

Ổn định bộ dao động bằng cách ngăn chặn tần số kéo do phản xạ tải .}



.
