Sự khác biệt giữa cáp bán cứng và bán linh hoạt là gì?



So sánh giữa cáp bán cứng và bán linh hoạt

Cả cáp bán cứng và bán linh hoạt đều được sử dụng rộng rãi trong các kịch bản giao tiếp cao và tần số thấp, nhưng chúng khác nhau đáng kể về cấu trúc, tính linh hoạt, hiệu suất và các kịch bản ứng dụng . dưới đây là so sánh chi tiết:



1. Thiết kế cấu trúc

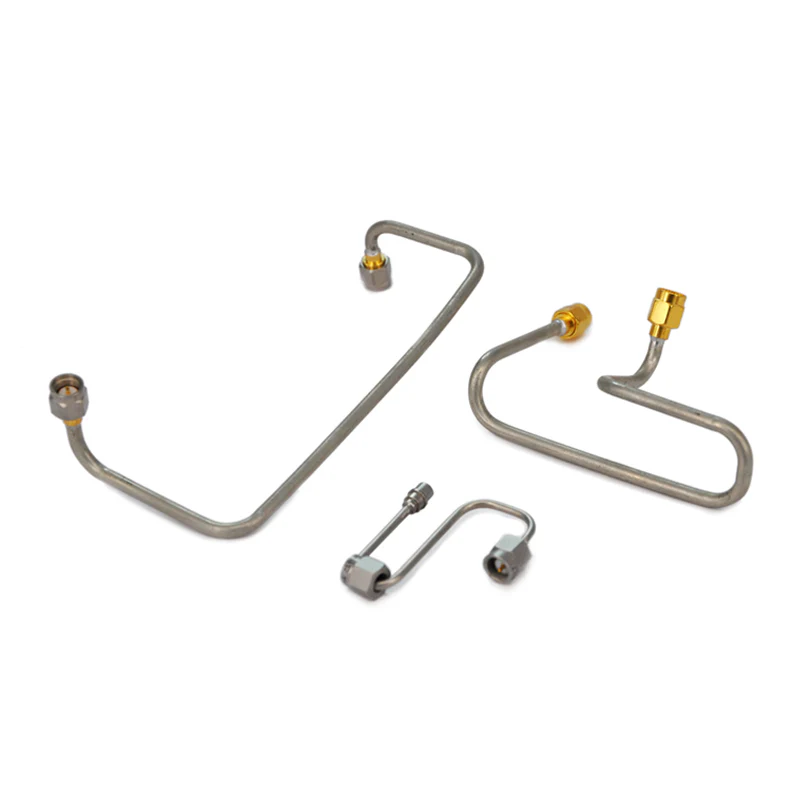

Cáp bán cứng
Dây dẫn bên ngoài được làm bằng một vật liệu rắn, không thể uốn cong (thường là đồng) với đường kính cố định; Dây dẫn bên trong được hỗ trợ tập trung bởi vật liệu điện môi (e . g ., ptfe) .}
Sau khi được hình thành, nó duy trì hình dạng cố định và không thể dễ dàng uốn cong hoặc định hình lại mà không có công cụ chuyên dụng .

Cáp bán linh hoạt
Dây dẫn bên ngoài có cấu trúc bện, với toàn bộ lớp bện được đóng hộp, làm cho nó biến dạng hơn so với dây dẫn bên ngoài rắn của cáp bán cứng . Dây dẫn bên trong cũng được hỗ trợ bởi vật liệu điện môi, nhưng



2. So sánh tính linh hoạt

Cáp bán cứng
Chúng có độ cứng cao, giữ lại hình dạng của chúng sau khi hình thành và thể hiện khả năng chống uốn mạnh . Buộc uốn cong mà không có công cụ chuyên nghiệp có thể làm hỏng dây dẫn bên ngoài, dẫn đến suy thoái hiệu suất .}

Cáp bán linh hoạt
Chúng cung cấp tính linh hoạt vừa phải, cho phép uốn cong, cuộn hoặc định tuyến xung quanh các chướng ngại vật mà không bị hư hại vĩnh viễn . tính linh hoạt của chúng nằm giữa cáp cứng và hoàn toàn linh hoạt .}}}}}}}}}}}}}}}}}



3. Các tham số hiệu suất điện

Tham số	Cáp bán cứng	Cáp bán linh hoạt
Trở kháng ổn định	Tuyệt vời - Hình học cố định đảm bảo trở kháng nhất quán trên tất cả các tần số .	Tốt nhưng kém hơn so với các dây dẫn bên ngoài bán cứng - bện có thể gây ra biến động trở kháng nhỏ ở tần số cực cao .
Sự mất mát	Mất chèn thấp, đặc biệt là trong các dải vi sóng (lên đến 100+ GHz), do bề mặt mịn của dây dẫn bên ngoài rắn .	Mất chèn cao hơn so với bán cứng, đặc biệt là ở tần số cao, do những khoảng trống nhỏ và sự bất thường về bề mặt ở dây dẫn bên ngoài bện .
Hiệu quả che chắn	Tuyệt vời (thông thường> 100 dB) . Dây dẫn ngoài rắn có hiệu quả chặn EMI và RFI . một cách hiệu quả	Tốt (thường là 80 dB) nhưng thấp hơn các khoảng trống bán Rigid . trong dây dẫn bện có thể gây ra rò rỉ EMI nhỏ .
Khả năng xử lý năng lượng	Các dây dẫn cao hơn có sự phân tán nhiệt hiệu quả, phù hợp cho các kịch bản công suất cao .	Độ dẫn nhiệt thấp hơn - kém của dây dẫn bện giới hạn công suất công suất .



4. Kịch bản ứng dụng

Cáp bán cứng
Thích hợp cho các kịch bản tần số cao, có độ chính xác cao đòi hỏi sự ổn định nghiêm ngặt và tổn thất thấp, chẳng hạn như:

Hệ thống hàng không vũ trụ và phòng thủ (radar, giao tiếp vệ tinh);

Thiết bị kiểm tra lò vi sóng (Máy phân tích mạng Vector, bộ tạo tín hiệu);

Các thiết bị y tế (máy MRI, hệ thống trị liệu lò vi sóng);

Cài đặt cố định với độ dài cố định (e . g ., bộ nguồn cấp dữ liệu ăng -ten của trạm gốc) .

Cáp bán linh hoạt
Thích hợp cho các kịch bản cần sự linh hoạt vừa phải với hiệu suất tốt, chẳng hạn như:

Các thiết lập kiểm tra di động (e . g ., kết nối giữa các công cụ và duts);

Các hệ thống RF trong nhà (bộ định tuyến WiFi, Booster tín hiệu di động);

Các kịch bản yêu cầu cấu hình lại thường xuyên (e . g ., phát triển nguyên mẫu trong phòng thí nghiệm);

Các kết nối nội bộ trong ma trận chuyển đổi RF .

Bản tóm tắt

Cáp bán cứng vượt trội trong các kịch bản hiệu suất cao, cài đặt cố định, cung cấp độ ổn định vượt trội và mất thấp . cáp bán linh hoạt, mặt khác, có lợi thế hơn trong các kịch bản đòi hỏi tính linh hoạt vừa phải với hiệu suất tốt, cân bằng chức năng và khả năng sử dụng .}}



Ghi chú bổ sung: Sự khác biệt về chi phí và bảo trì

Cáp bán cứng:
Chi phí sản xuất cao hơn do dây dẫn bên ngoài đồng rắn và nhu cầu về các công cụ chuyên dụng để hình thành . cài đặt và bảo trì phức tạp hơn (yêu cầu các nhà khai thác chuyên nghiệp)

Cáp bán linh hoạt:
Chi phí thấp hơn do các quy trình sản xuất đơn giản hơn cho các dây dẫn bên ngoài bện và không cần phải có các công cụ hình thành chuyên dụng . Ngoài ra, khả năng uốn cong thủ công của chúng làm giảm chi phí bảo trì và cấu hình lại, làm cho chúng lý tưởng cho các kịch bản yêu cầu điều chỉnh thường xuyên hoặc với các hạn chế ngân sách {{1}



Mở rộng: So sánh ngắn gọn với cáp hoàn toàn linh hoạt

Để hiểu rõ hơn về định vị "bán linh hoạt", một so sánh ngắn gọn với cáp hoàn toàn linh hoạt là hữu ích:
Cáp linh hoạt hoàn toàn có các dây dẫn bên ngoài thường được bện từ các sợi đồng mịn (có ít hoặc không có thiếc), cung cấp tính linh hoạt cực độ để uốn cong hoặc thậm chí thắt nút . Tuy nhiên, hiệu suất điện của chúng (e {{1} Nhu cầu linh hoạt cao (E . g ., dây tai nghe, kết nối bên trong trong các thiết bị nhỏ) .
Cáp bán linh hoạt đạt được sự cân bằng giữa tính linh hoạt và hiệu suất, lấp đầy khoảng cách giữa bán cứng (hiệu suất cao nhưng không thể điều chỉnh) và cáp hoàn toàn linh hoạt (tính linh hoạt cao nhưng hiệu suất yếu hơn) .}
