Cấu trúc bảng PCB
Để lại lời nhắn

Cấu trúc của bảng PCB chủ yếu bao gồm các cấu trúc lớp bảng khác nhau như bảng một lớp, bảng hai lớp và bảng nhiều lớp. Sau đây là phân tích cấu trúc chi tiết:
1.Single Layer Board
Thành phần cấu trúc: Có giấy đồng chỉ ở một bên, và không có lá đồng ở phía bên kia. Các thành phần thường được đặt ở bên mà không có giấy đồng, và bên với giấy đồng chủ yếu được sử dụng để nối dây và hàn.
Kịch bản ứng dụng: Thích hợp cho các mạch đơn giản, chẳng hạn như đồng hồ điện tử, đồ chơi, v.v ... Quá trình sản xuất của nó rất đơn giản và chi phí thấp, nhưng các chức năng của nó tương đối đơn.
2. Bảng điều khiển lớp
Vật liệu chất nền: Một vật liệu thường được sử dụng là FR -4, là hỗn hợp của sợi thủy tinh và nhựa epoxy. Nó có cường độ cơ học tốt, cách nhiệt và khả năng chống nhiệt, và có thể cung cấp hỗ trợ ổn định cho bảng mạch.
Lớp dẫn điện: đó là lá đồng, được phân phối ở các cạnh trên và dưới của chất nền. Các mẫu mạch khác nhau được hình thành thông qua quá trình khắc để truyền hiện tại. Độ dày của lá đồng có thể được chọn theo yêu cầu. Ví dụ, lá đồng 1 ounce (oz) phù hợp với các dòng điện lớn và lá đồng 1\/2 ounce phù hợp cho các mạch thông thường.
Vật liệu cách điện: PP (Prepreg) được sử dụng làm vật liệu cách điện ở giữa bảng hai lớp. Nó là một hỗn hợp của nhựa bán và sợi thủy tinh bán, có thể liên kết chắc chắn hai lớp với nhau và đảm bảo rằng không có mạch ngắn giữa hai lớp.
Vật liệu bảo vệ bề mặt: Bao gồm mặt nạ hàn và lớp lụa. Mặt nạ hàn nói chung có màu xanh lá cây, đỏ hoặc màu đen, được sử dụng để bảo vệ lá đồng khỏi quá trình oxy hóa và rỉ sét, và ngăn hàn chảy đến những nơi không mong muốn trong quá trình hàn, chỉ có miếng đệm phơi; Lớp lụa thường là mực trắng, được sử dụng để in văn bản hoặc các ký hiệu như vị trí thành phần và mô hình trên bảng PCB, tạo điều kiện lắp ráp và bảo trì.
Kịch bản ứng dụng: Quá trình sản xuất tương đối đơn giản hơn so với các bảng nhiều lớp. Nó phù hợp cho các mạch phức tạp trung bình, như thiết bị âm thanh, bộ TV, v.v ... Các thành phần có thể được sắp xếp ở cả hai bên của bảng, và không gian nối dây tương đối phong phú hơn so với các bảng một lớp.
3.Multi lớp bảng
Lớp tín hiệu: Được sử dụng để đặt các thành phần và hệ thống dây điện, nó là lớp chính kết nối các thành phần khác nhau, bao gồm lớp trên cùng (lớp trên cùng), lớp dưới cùng (lớp dưới cùng) và nhiều lớp dây tín hiệu trung gian. Thiết kế hệ thống dây điện của nó ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy của toàn bộ PCB.
Lớp năng lượng và lớp mặt đất: thường nằm ở lớp giữa, được sử dụng để cung cấp nguồn điện ổn định và nối đất cho toàn bộ bảng mạch. Ví dụ, trong bảng bốn lớp, lớp giữa 1 có thể đóng vai trò là "kênh chuyên dụng nguồn điện", chẳng hạn như đường +5 v để cung cấp năng lượng cho toàn bộ bảng hoặc một tấm đồng là "mặt đất" (mặt đất) và lớp giữa 2 có thể được chia thành một lớp nguồn khác hoặc phục vụ như lớp dây nối cho một nhóm tín hiệu khác.
Lớp cách điện: FR -4 hoặc các vật liệu cách điện khác được sử dụng để tách các lớp dẫn điện khác nhau, ngăn các mạch ngắn và đảm bảo tính độc lập và ổn định của tín hiệu.

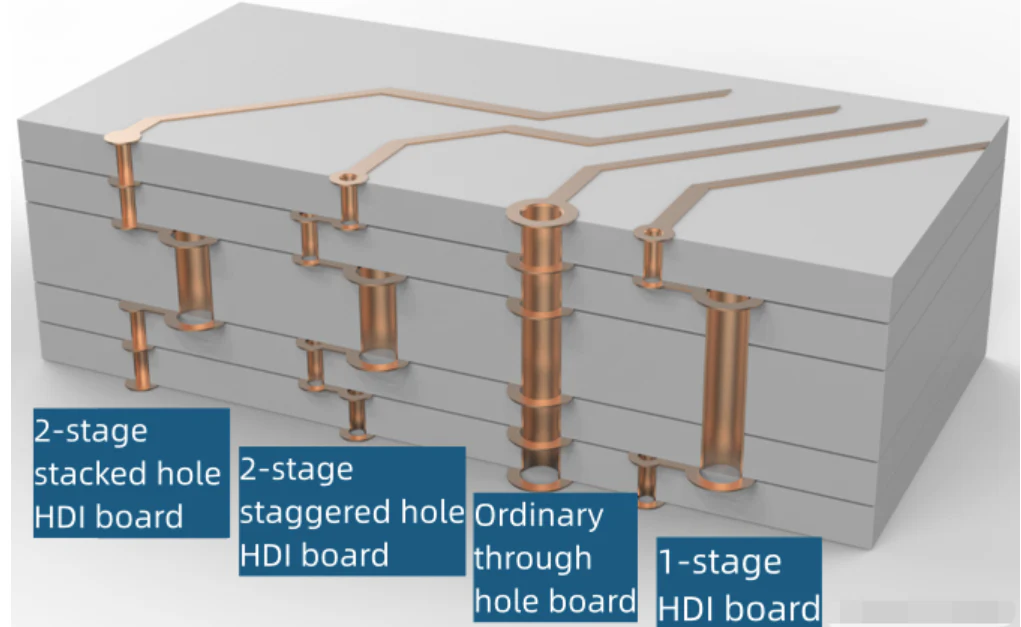

Vias: bao gồm thông qua các lỗ, lỗ mù và lỗ hổng. Thông qua các lỗ chạy qua toàn bộ bảng và được sử dụng để kết nối các mạch của các lớp khác nhau và gắn các thành phần truyền thống; Các lỗ mù được sử dụng để kết nối lớp trên cùng và các lớp bên trong, thường là cho truyền tín hiệu tần số cao, có thể làm giảm chiều dài đường dẫn và làm cho truyền tín hiệu nhanh hơn; Các lỗ chôn chịu trách nhiệm cho các kết nối điện giữa các lớp bên trong. Trong các bảng mật độ cao, sự kết hợp của các lỗ mù và lỗ chôn có thể chứa nhiều đường hơn trong khi tránh bảng quá dày.
Lớp xử lý bề mặt: Tương tự như bảng hai lớp, nó có mặt nạ hàn và lớp lụa, đóng vai trò bảo vệ và nhận dạng. Ngoài ra, một số bảng nhiều lớp cao cấp cũng sẽ trải qua mạ vàng bề mặt và các phương pháp điều trị khác để cải thiện độ dẫn điện và khả năng chống ăn mòn.
Kịch bản ứng dụng: Thích hợp cho các mạch phức tạp cao, tốc độ cao và tần số cao, như bo mạch chủ máy tính, bo mạch chủ điện thoại di động, v.v ... Số lượng lớp có thể được tăng lên để đáp ứng các yêu cầu về hiệu suất của mạch.
