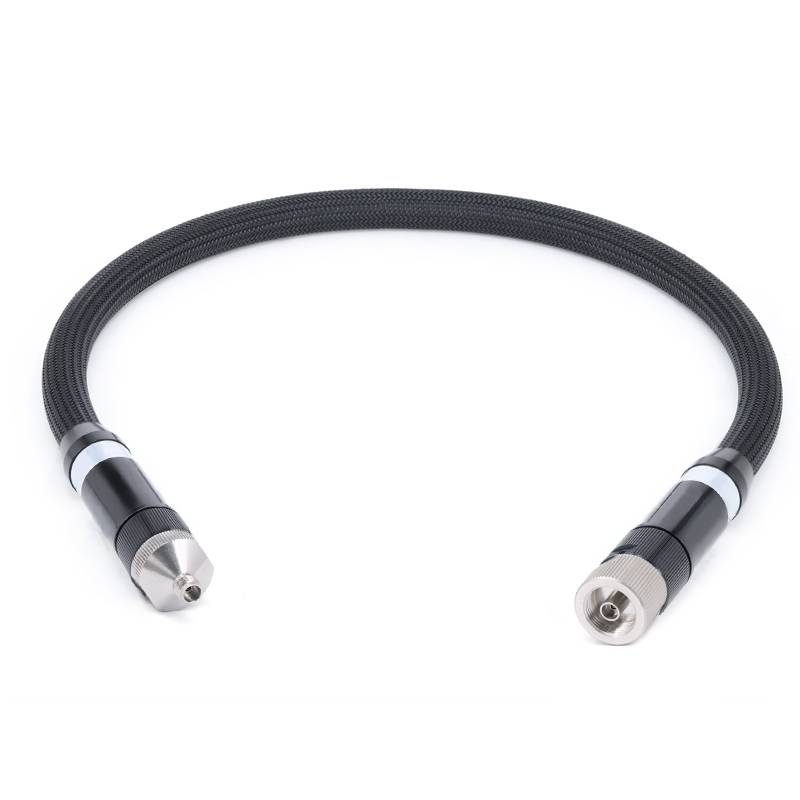

Tại sao cáp kiểm tra máy phân tích mạng vector (VNA) thường đắt tiền



Chi phí cao của Cáp thử nghiệm Mạng vector (VNA) bắt nguồn từ các yêu cầu hiệu suất nghiêm ngặt của chúng, vật liệu chuyên dụng, quy trình sản xuất chính xác và kiểm soát chất lượng nghiêm ngặt, trong số các yếu tố khác. Dưới đây là một phân tích chi tiết về các yếu tố chính thúc đẩy chi phí cao của họ:

1. Yêu cầu chỉ số hiệu suất cực kỳ cao

Các cáp thử nghiệm VNA hoạt động trong các phạm vi tần số cao (thường là từ MHz đến hàng trăm GHz) và phải duy trì tính toàn vẹn tín hiệu cực cao để đảm bảo đo chính xác các tham số như tham số S, mất chèn, mất trả lại và ổn định pha.

Yêu cầu hiệu suất chính bao gồm:

Mất chèn thấp: Trong các dải tần số cao (ví dụ:> 18 GHz), ngay cả tổn thất điện trở nhỏ hoặc điện môi cũng có thể cản trở kết quả đo. Cáp cần sử dụng các dây dẫn điện trở thấp và điện môi thấp để giảm thiểu tổn thất.

Mất lợi nhuận cao (khớp trở kháng): Các phép đo VNA cực kỳ nhạy cảm với phản xạ tín hiệu. Cáp phải duy trì trở kháng đặc tính chính xác (thường là 5 0) với sự thay đổi tối thiểu trên toàn bộ độ dài và dải tần số. Bất kỳ sự không phù hợp trở kháng nào cũng sẽ đưa ra các lỗi, do đó, dung sai kích thước của dây dẫn và điện môi phải đạt đến mức micromet (thường là ± 0,001 inch).

Độ ổn định pha: Sự thay đổi pha gây ra bởi chuyển động cáp (như uốn) hoặc thay đổi nhiệt độ phải không đáng kể. Điều này đòi hỏi các thiết kế đặc biệt (như dây dẫn bên trong vết thương xoắn ốc) để ổn định pha, do đó tăng độ phức tạp.

Giao thoa nhiễu điện từ (EMI)/Giao thoa tần số vô tuyến (RFI): Để ngăn chặn sự can thiệp bên ngoài và rò rỉ tín hiệu, cáp sử dụng che chắn nhiều lớp (như bím tóc đồng + lá nhôm + polymer dẫn điện), làm tăng chi phí vật liệu và lao động.



2. Vật liệu chuyên dụng

Các vật liệu được sử dụng trong cáp VNA được lựa chọn cẩn thận để đáp ứng các yêu cầu về hiệu suất và ổn định tần số cao:

Nhạc trưởng: Đồng không có oxy không có độ tinh khiết cao hoặc đồng mạ bạc/mạ vàng được sử dụng để giảm tổn thất hiệu ứng da ở tần số cao. Lỗ vàng (tốn kém nhưng chống ăn mòn cao) thường được sử dụng cho các đầu nối và dây dẫn bên trong.

Điện môi: Lất thấp, điện môi rất ổn định như PTFE mở rộng được yêu cầu. Những vật liệu này có hằng số điện môi thấp và ổn định (εR), có thể duy trì sự ổn định trở kháng với những thay đổi về nhiệt độ và tần suất, nhưng chúng rất tốn kém và khó xử lý.

Vỏ bọc: Các vật liệu bền nhưng linh hoạt (như fluoropolyme, polyurethane hoặc bím tóc nylon) được sử dụng để chịu được căng thẳng cơ học (uốn cong, mài mòn) và nhiệt độ khắc nghiệt (-55 độ đến +150 độ). Những vật liệu này đắt hơn nhiều so với PVC thông thường.



3. Thiết kế quy trình và sản xuất chính xác

Thiết kế và sản xuất cáp VNA yêu cầu độ chính xác ở mức độ micromet:

Dung sai kích thước: Hình học của dây dẫn bên trong, điện môi và khiên bên ngoài phải đồng đều để tránh thay đổi trở kháng. Ví dụ, độ đồng tâm của các dây dẫn bên trong và bên ngoài (để ngăn chặn sự phản xạ gây ra bởi độ lệch tâm) cần phải được kiểm soát trong phạm vi micromet.

Cấu trúc phức tạp: Nhiều cáp tần số cao áp dụng các thiết kế nâng cao, chẳng hạn như 塑形 cấu trúc cho độ ổn định pha và PTFE mật độ thấp để giảm cân và giảm.

Lắp ráp hướng dẫn chính xác cao: Các thành phần quan trọng của cáp tần số cực cao (như đầu nối) có thể yêu cầu lắp ráp thủ công và gỡ lỗi để đáp ứng các thông số kỹ thuật, làm tăng chi phí lao động.



4. Đầu nối hiệu suất cao

Các đầu nối là một phần quan trọng của cáp VNA và các đầu nối hoạt động kém có thể là một nguồn chính của các lỗi đo lường chính. Họ yêu cầu:

Gia công chính xác: Các đầu nối (như SMA, 3,5 mm, 2,4 mm, 1,85 mm) được gia công từ đồng cao cấp hoặc đồng beryllium (có tính chất giống như lò xo) với dung sai được kiểm soát trong phạm vi ± {8}}. 0001 inch.

Điều trị mạ: Vàng hoặc Rhodium mạ (5 Viêm50 Microinches dày) đảm bảo khả năng tiếp xúc thấp, khả năng chống ăn mòn và hiệu suất giao phối lặp lại (rất quan trọng để hiệu chuẩn).

Kiểm tra và xác minh: Mỗi đầu nối cần được kiểm tra tỷ lệ sóng đứng điện áp (VSWR), mất chèn và độ bền cơ học (hàng ngàn chu kỳ chèn/chiết), làm tăng thời gian sản xuất.



5. Độ bền môi trường

Cáp VNA cần phải chịu được các điều kiện khắc nghiệt trong phòng thí nghiệm, nhà máy hoặc thử nghiệm thực địa:

Tính linh hoạt và mạnh mẽ: Họ phải chịu được sự uốn cong, xoắn và mài mòn lặp đi lặp lại mà không bị suy giảm hiệu suất. Điều này đòi hỏi các thiết kế hỗ trợ nội bộ nâng cao và vỏ bọc bền.

Nhiệt độ và sức cản thời tiết: Vật liệu phải ổn định trong phạm vi nhiệt độ rộng, môi trường ẩm và tiếp xúc với hóa chất (như dầu và dung môi). Do đó, nhựa và chất đàn hồi kỹ thuật đắt tiền được sử dụng
