Sự khác biệt giữa việc sử dụng một diode pin để điều khiển điện áp và sử dụng giao diện pin D-Sub 9-} để điều khiển công tắc cơ học RF

Sự khác biệt giữa việc sử dụng diode pin để điều khiển điện áp và sử dụng giao diện pin D-Sub 9- để điều khiển công tắc cơ học RF được phản ánh trong nhiều khía cạnh, bao gồm các nguyên tắc làm việc, chỉ số hiệu suất và các ứng dụng thực tế . Đây là một phân tích chi tiết:



1. Nguyên tắc làm việc

Điều khiển pin diode:
Một diode pin là một thiết bị bán dẫn với cấu trúc pin . Nó điều chỉnh việc truyền tín hiệu RF bằng cách thay đổi độ dẫn của lớp nội tại (i) thông qua điện áp sai lệch DC .

Xu hướng chuyển tiếp: Giảm điện trở của lớp I, cho phép tín hiệu RF vượt qua với tổn thất tối thiểu .

Xu hướng ngược: Mở rộng vùng cạn kiệt, chặn tín hiệu RF .
Công tắc điện tử này là một thiết bị trạng thái rắn, đạt được tốc độ chuyển đổi từ nano giây sang micro giây tùy thuộc vào mức điện áp .

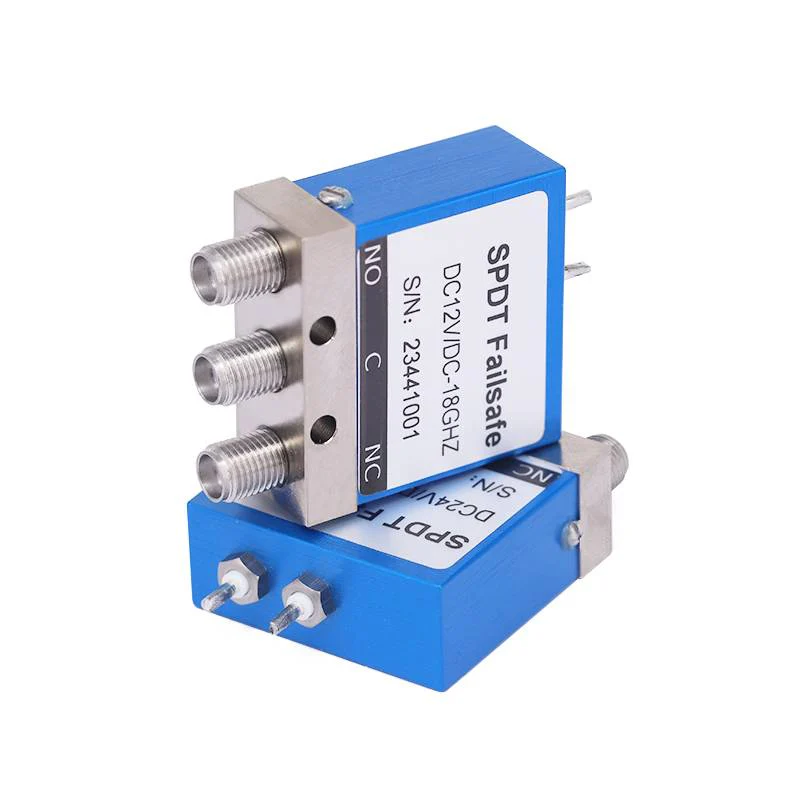

D-Sub 9- PIN + công tắc cơ khí:
Giao diện pin D-Sub 9-} (như đầu nối DE -9})) Thông thường truyền các tín hiệu điều khiển kỹ thuật số (e . g ., ttl logic) Mạch (chẳng hạn như rơle hoặc bóng bán dẫn) để chuyển đổi tín hiệu logic công suất thấp thành chuyển động cơ học .}



2. Các chỉ số hiệu suất

Tốc độ chuyển đổi
Các điốt pin có tốc độ chuyển đổi của nano giây sang micro giây, phù hợp cho các ứng dụng tần số cao như 5G và radar;
Do chuyển động vật lý, các công tắc cơ học hoạt động ở tốc độ mili giây và không phù hợp để chuyển đổi tín hiệu nhanh .

Mất và cô lập chèn

Điốt pin: Mất chèn thường là 0 . 5 Vang2 dB trong trạng thái, tùy thuộc vào tần số và độ lệch . Sự cô lập là 20 Nott60 dB trong độ lệch ngược nhưng giảm ở tần số cao .}

D-Sub 9- PIN + Công tắc cơ khí: Mất chèn là cực kỳ thấp (0 . 1 Mạnh1 . 5 dB) trên dải tần số rộng . Sự cô lập là tuyệt vời (60. Không có biến dạng điều hòa do hoạt động cơ học thuần túy.



3. Khả năng xử lý công suất

Các điốt mã PIN có thể xử lý tới kilowatt năng lượng trong các ứng dụng xung (như radar) với quản lý nhiệt thích hợp, nhưng công suất sóng liên tục (CW) của chúng bị giới hạn bằng cách tự làm nóng .}
Các công tắc cơ học hoạt động tốt trong các kịch bản sóng liên tục công suất cao (như máy phát phát sóng) với công suất định mức lên tới hàng chục kilowatts .



4. độ tin cậy và tuổi thọ

Điốt pin:
Chúng không có các bộ phận chuyển động, có thể đạt được hơn 10^9 hoạt động và có điện trở rung mạnh .
Chúng dễ bị căng thẳng nhiệt và tuổi thọ của chúng phụ thuộc vào chu kỳ nhiệm vụ và điều kiện làm mát .

Công tắc cơ học:
Tuổi thọ của chúng bị giới hạn (10^5
Chúng nhạy cảm với các cú sốc và rung động vật lý, làm giảm độ tin cậy của chúng trong môi trường khắc nghiệt .
