Tất cả về các đầu nối SMA



Đầu nối SMA là một đầu nối đồng trục RF được sử dụng rộng rãi, nổi tiếng với hiệu suất và tính linh hoạt cao của nó. Nó được phát triển bởi Bendix Scintilla vào những năm 1950 và cái tên "SMA" là viết tắt của phiên bản phụ A. Thiết kế của nó được dự định làm việc hiệu quả trong môi trường tần số cao, do đó đóng một vai trò quan trọng trong các ngành công nghiệp khác nhau liên quan đến tín hiệu RF.



1. Các tính năng chính của đầu nối SMA

Kích thước: Các đầu nối SMA có cấu trúc nhỏ gọn với đường kính dây dẫn bên ngoài là 0. 141 inch, làm cho chúng phù hợp cho các ứng dụng có không gian hạn chế.

Phạm vi tần số: Chúng thường hoạt động lên đến 18 GHz, mặc dù một số phiên bản hiệu suất cao có thể đạt tới 26,5 GHz hoặc thậm chí cao hơn.

Trở kháng: Hầu hết các đầu nối SMA là 50 ohms, đây là cấu hình tiêu chuẩn cho các hệ thống RF và lò vi sóng.

Cơ chế ghép nối: Áp dụng thiết kế khớp nối có ren với các luồng UNC 1/4 inch, 36 chỉ trên mỗi inch, đảm bảo kết nối chắc chắn và ổn định với khả năng chống rung mạnh.

Vật liệu SMA và quy trình xử lý bề mặt

Vỏ thường được làm bằng đồng thau và thép không gỉ, và có thể được mạ (như niken, vàng) để tăng cường khả năng chống ăn mòn và độ dẫn điện.

Dây dẫn trung tâm có thể là đồng, đồng hoặc đồng beryllium, với bề mặt mạ vàng để đạt được truyền tín hiệu tối ưu.

Tỷ lệ sóng đứng điện áp (VSWR): Các đầu nối SMA chất lượng cao có VSWR thấp (thường dưới 1,2: 1 dưới 12 GHz), có nghĩa là truyền tín hiệu hiệu quả với phản xạ tối thiểu.



2. Các loại đầu nối SMA

Các đầu nối SMA có các cấu hình khác nhau để phù hợp với các ứng dụng khác nhau:

Theo các loại cổng, chúng có thể được chia thành: SMA cổng tiêu chuẩn, SMA kết nối nhanh và SMA phân cực ngược.

Theo phong cách cấu trúc, chúng có thể được chia thành các loại thẳng và góc phải. Các đầu nối thẳng được sử dụng cho các kết nối loạt, trong khi các loại góc phải phù hợp cho không gian chật. Thiết kế uốn 90- có thể tiết kiệm không gian hoặc giảm căng thẳng cáp.

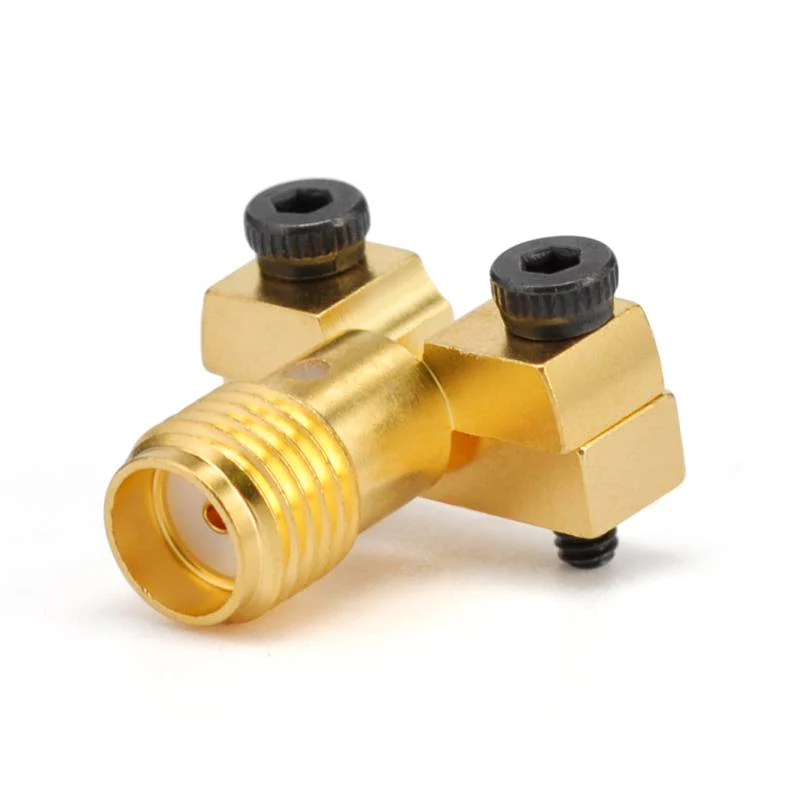

Theo các phương pháp cài đặt, chúng có thể được chia thành các loại gắn bảng thông thường và bảng điều khiển. Các đầu nối gắn bảng điều khiển được thiết kế để cài đặt trên các bảng hoặc vỏ, với nhiều loại khác nhau như 2- mặt bích lỗ, 4- mặt bích lỗ và mặt bích tròn.



3. Công dụng phổ biến của SMA

Trong lĩnh vực viễn thông, các đầu nối SMA được sử dụng rộng rãi trong các trạm cơ sở điện thoại di động, hệ thống vệ tinh và thiết bị truyền thông không dây.

Trong các thiết bị thử nghiệm, chúng được sử dụng trong các thiết bị thử nghiệm như dao động, máy phân tích mạng và bộ tạo tín hiệu.

Trong các hệ thống ăng -ten, các đầu nối SMA thường được sử dụng để kết nối ăng -ten trong các hệ thống không dây.

Trong các mạch RF, chúng được tìm thấy trong nhiều thiết bị RF như bộ khuếch đại, bộ lọc và máy trộn.

Ghi chú



4. Khả năng xử lý hoặc

Mặc dù các đầu nối SMA phù hợp với các hệ thống RF công suất thấp và năng lượng trung bình, nhưng chúng có thể không phù hợp với các ứng dụng công suất cao. Đối với các kịch bản công suất cao hơn, các đầu nối khác như loại N hoặc 7/16- có thể phù hợp hơn.

Độ bền cơ học: So với một số đầu nối lớn hơn, các đầu nối SMA tương đối mong manh, đặc biệt là về căn chỉnh PIN và chịu căng thẳng cơ học. Do đó, nên chăm sóc thêm nên được thực hiện trong quá trình xử lý và cài đặt.



Khả năng tương thích: Khi chọn các đầu nối SMA, hãy đảm bảo rằng các đầu nối nam và nữ phù hợp về kích thước luồng và trở kháng để đảm bảo kết nối tốt. Chúng cũng có thể được kết nối với nhau với các cổng 2,92mm và 3,5mm.
